Primeros pasos

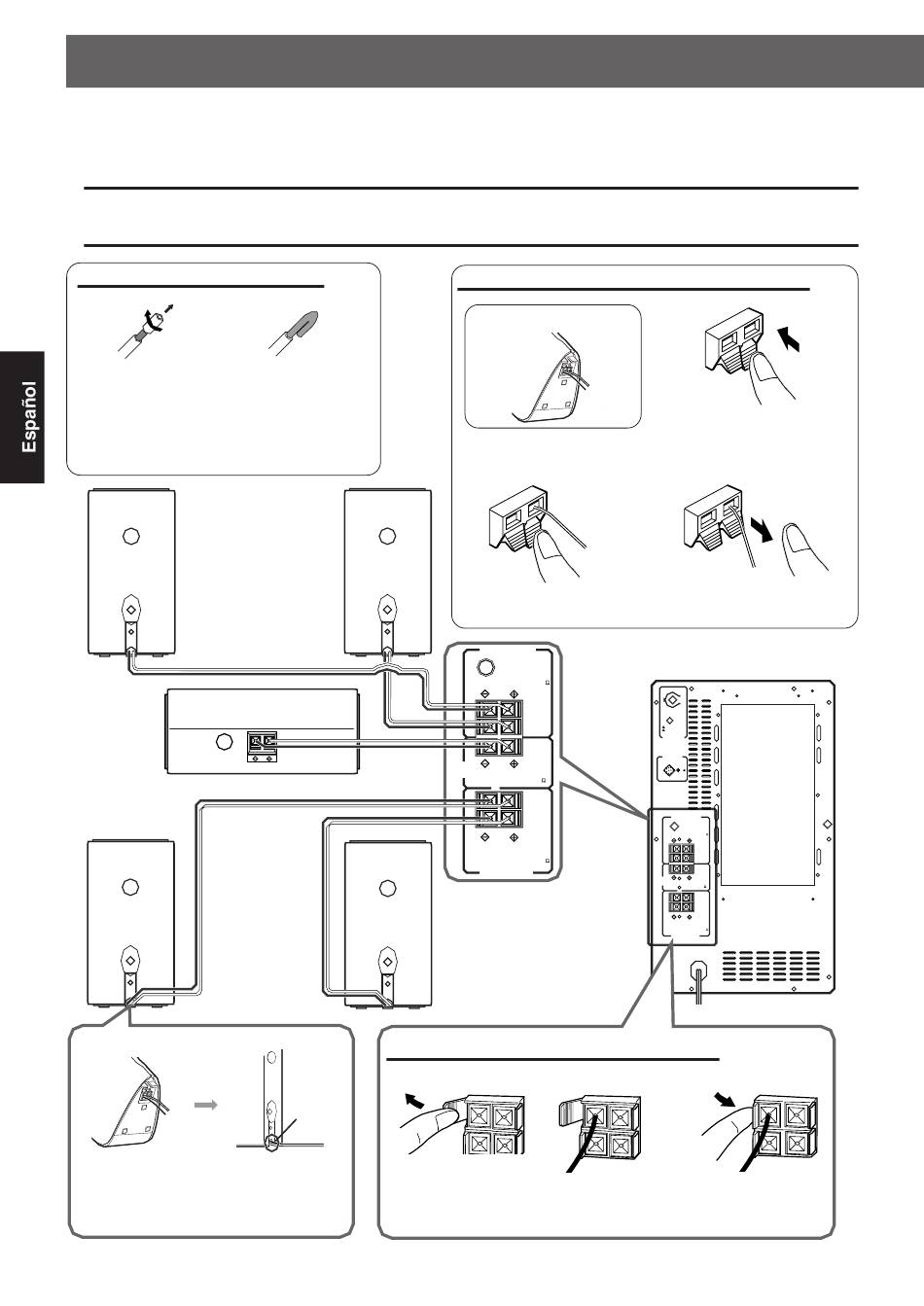

7 Conexión de los altavoces satélite (delanteros, central, traseros)
Conecte los altavoces satélite al subwoofer motriz, utilizando los cables de altavoz suministrados.
• Conecte el cable blanco al terminal rojo (+), y el cable negro al terminal negro (–).
PRECAUCION:
• Cuando en lugar de los altavoces suministrados usted decide conectar otros altavoces (más grandes), utilícelos con la IMPEDANCIA DE
ALTAVOZ indicada por los terminales de altavoz en el panel trasero del subwoofer.
• NO conecte más de un altavoz a cada terminal de altavoz.
Antes de conectar el cable de altavoz
2
1
Para evitar
Si el cable de altavoz
cortocircuitos, doble
está cubierto con
el extremo de cada
vinilo, quite el vinilo
cable de altavoz.
retorciéndolo de la
manera mostrada
arriba.
Altavoces delanteros*
(SP-XSV70)
Altavoz central (SP-XCV70)
Altavoces
traseros*
(SP-XSV70)
Deje que los
Conecte los cables
cables pasen a
de altavoces.
través de la
ranura.
13
Conexión del cable de altavoz a los altavoces satélite
CENTER
SPEAKER
Conexión del cable de altavoz al subwoofer motriz
1
Ranura
Abra la presilla del
terminal.
* Terminal del SP-XSV70
2
Inserte el cable de
antena.
F R O N T S P E A K E R S
CAUTION :
S P E A K E R I M P E D A N C E 4~16
LEFT
RIGHT
CAUTION :
S P E A K E R I M P E D A N C E
4~16
LEFT
RIGHT
CAUTION :
4~16
S P E A K E R I M P E D A N C E
REAR S P E A K E R S
2
Introduzca el cable
de altavoz.
1
Presione y mantenga
presionada la presilla de
terminal.
3
Suelte el dedo de la presilla
del terminal.
Subwoofer motriz
VOLUME
MAX
MIN
PHASE
REVERSE
NORMAL
SUB WOOFER
C O N N E C T O R
F R O M X V- T H V 7 0 R
F R O N T S P E A K E R S
CAUTION :
S P E A K E R I M P E D A N C E 4~16
LEFT
RIGHT
CENTER
CAUTION :
SPEAKER S P E A K E R I M P E D A N C E
4~16
LEFT
RIGHT
CAUTION :
S P E A K E R I M P E D A N C E 4~16
REAR S P E A K E R S
3
Cierre la abrazadera
del terminal.
