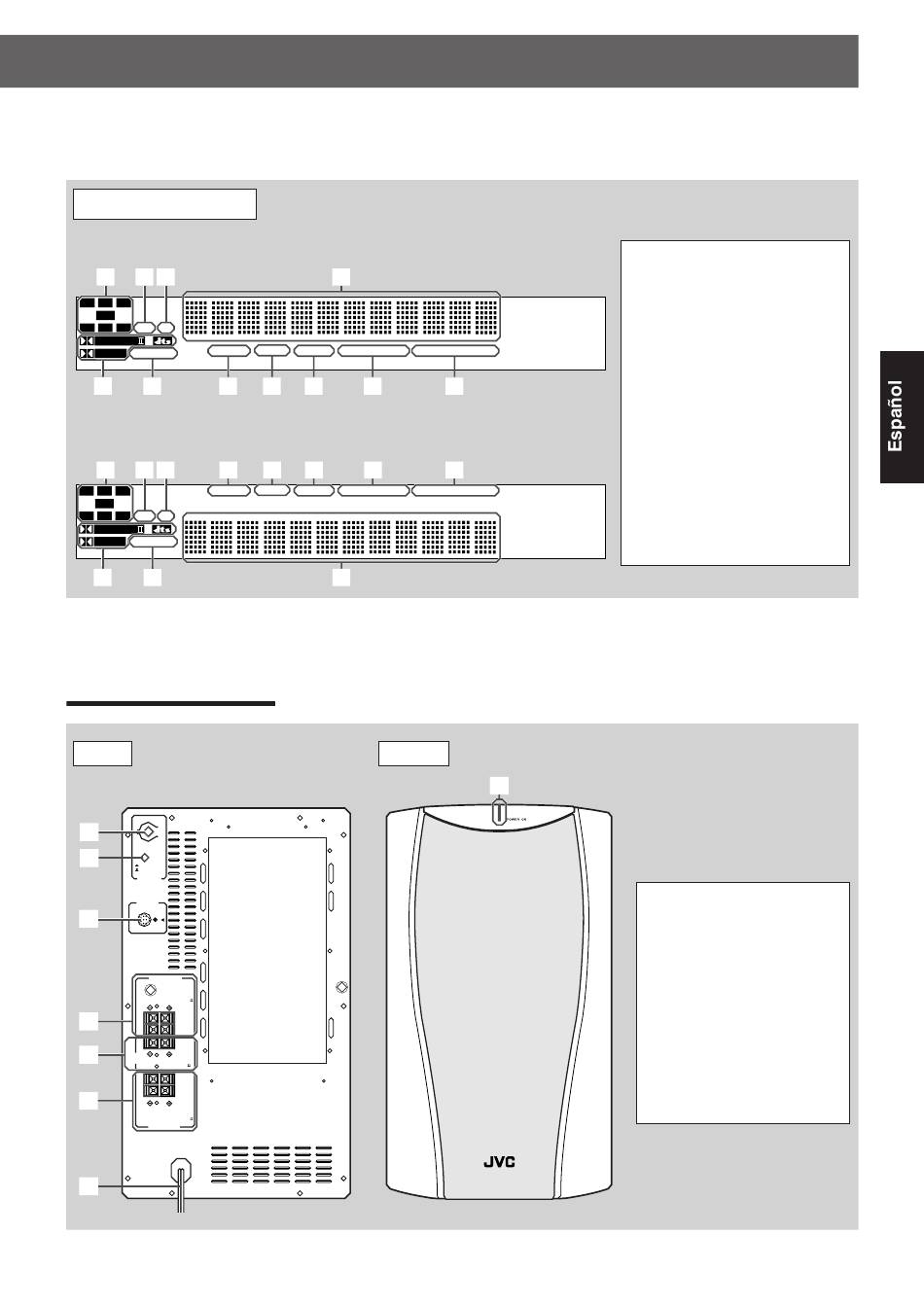

Ventana del display
Colocado verticalmente (con DISP.SET ajustado a "V")*
1 2 3
L
C R
LFE
LS S RS DSP CH
PRO LOGIC
RESUME TUNED STEREO AUTO MUTING RDS TA NEWS INFO
SURROUND
DIGITAL
5 6 7
Colocado horizontalmente (con DISP.SET ajustado a "H")
1 2 3 7
RESUME TUNED STEREO AUTO MUTING RDS TA NEWS INFO
L C R
LFE
LS S RS DSP CH
PRO LOGIC
SURROUND
DIGITAL
5 6
* Las ilustraciones de la ventana del display utilizadas en este manual corresponden a las que aparecen cuando la unidad
central se encuentra colocada verticalmente (el selector DISP.SET está ajustado a "V").
Subwoofer motriz
Trasero
VOLUME
MAX
1
MIN
PHASE
2
REVERSE
NORMAL
SUB WOOFER
C O N N E C T O R
F R O M X V- T H V 7 0 R
3
F R O N T S P E A K E R S
CAUTION :
S P E A K E R I M P E D A N C E 4~16
4
LEFT
RIGHT
5
CENTER CAUTION :
S P E A K E R I M P E D A N C E
SPEAKER
4~16
LEFT
RIGHT
6
CAUTION :
S P E A K E R I M P E D A N C E 4~16
REAR S P E A K E R S
7
4
8 9 p
8 9 p
4
Delantero
q
q
8
Ventana del display
1 Indicadores de señal (38)
2 Indicador DSP (38)
3 Indicador CH (32)
4 Display principal
5 • Indicador PRO LOGIC II (37)
• Indicadores del formato de
señal digital (37)
DOLBY DIGITAL y DTS
6 Indicador SURROUND (40)
7 Indicador RESUME (29)
8 Indicador TUNED (31)
9 Indicador STEREO (31, 32)
p Indicador AUTO MUTING (32)
q Indicadores del modo de
recepción RDS
RDS (33)
TA, NEWS, INFO (35)
Subwoofer motriz
1 Perilla VOLUME (26)
2 Botón PHASE (26)
3 Cable de sistema
CONNNECTOR (12)
4 Terminales FRONT
SPEAKERS (13)
5 Terminales CENTER
SPEAKER (13)
6 Terminales REAR
SPEAKERS (13)
7 Cable de alimentación (15)
8 Piloto POWER ON (22)
