8.4.6 Schémas fonctionnels
(Manuel)
AVERTISSEMENT
Surcharge du bloc d'alimentation
Le module SmartOutput et le lecteur sont des consommateurs d'énergie
supplémentaires. Ils peuvent surcharger le bloc d'alimentation du contrô-
leur et déclencher un incendie.
Utilisez un bloc d'alimentation spécifié pour la somme des courants
continus de tous les composants connectés.
Tous les calculs, et par conséquent les recommandations concernant les
types de câble, s'appuient sur une alimentation en tension de 12 V.

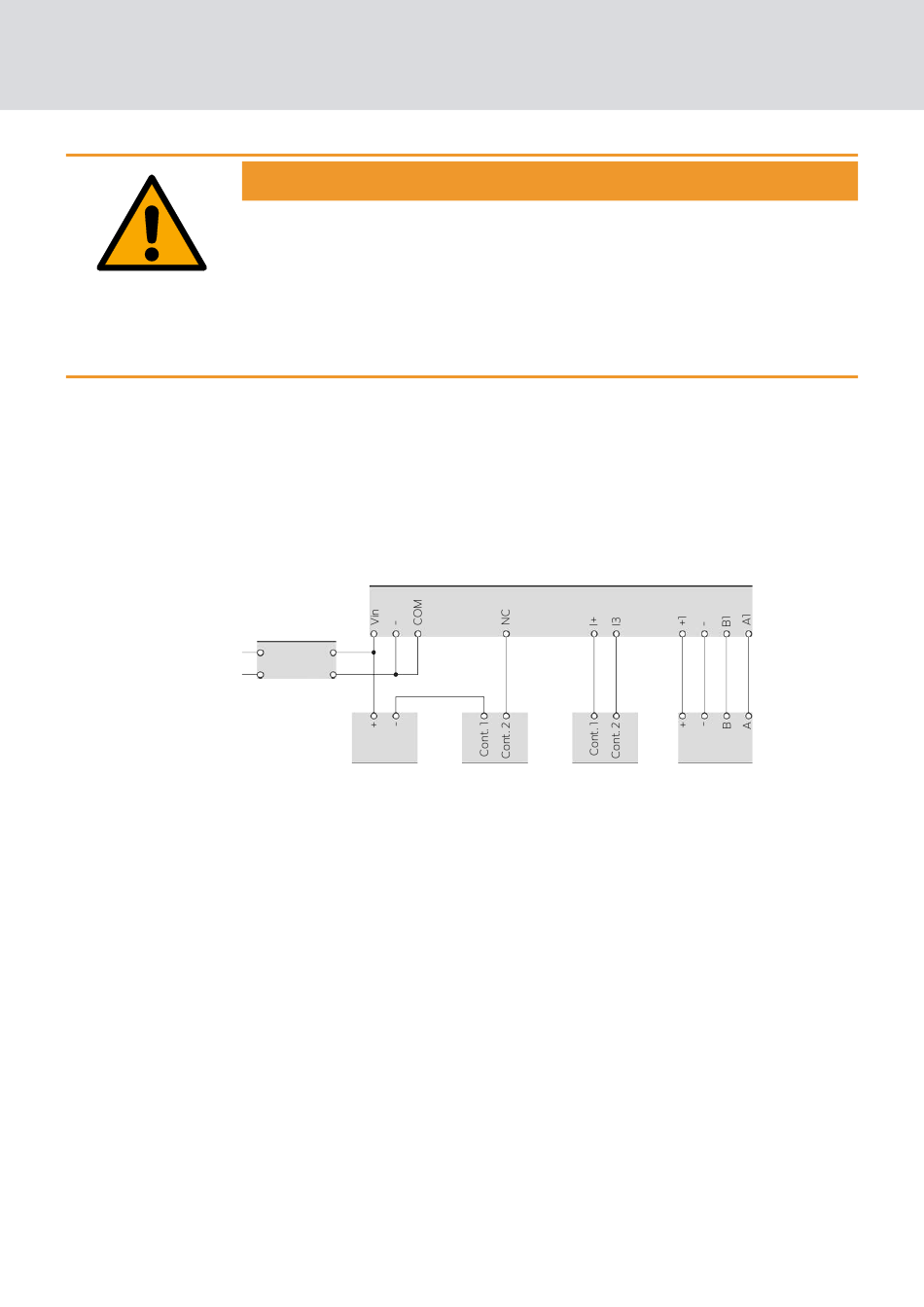

Fermeture ouverte hors tension (Failsafe) avec installation de détection
des incendies, bouton et lecteur
Bloc d'alimentation
(9-32V)
+
CA
1
CA
-
3
Fermeture
(Failsafe/NO)
La fermeture utilisée s'ouvre lorsqu'elle est débranchée de l'alimentation. À
l'état normal, les contacts de l'installation de détection des incendies sont
raccordés les uns aux autres et les contacts relais du SmartRelais sont
également connectés les uns aux autres. Le courant peut circuler depuis le
bloc d'alimentation jusqu'à la fermeture en passant par les contacts de
l'installation de détection des incendies et les contacts relais du
SmartRelais. La fermeture demeure fermée.
Si le circuit de la fermeture est interrompu, la fermeture s'ouvre. Causes
possibles :
Un support d'identification autorisé est actionné sur le lecteur. Le
contact relais du SmartRelais s'ouvre.
Le bouton est actionné. Le contact relais du SmartRelais s'ouvre.
L'installation de détection des incendies détecte la présence d'un
incendie. Les contacts de l'installation de détection des incendies ne
sont plus raccordés.
Le courant se coupe (par exemple, à cause d'un incendie).
Contrôleur
3
2
Installation
Bouton
de détection des incendies (NC)
8. Installation
80 / 156
2
Lecteur
