Système SmartRelais 3
Câble
1
2
3
4
(Manuel)
Module SmartOutput
dans la cabine
Électronique
de l'ascenseur
REMARQUE
Le bloc d'alimentation pour le lecteur et le modules SmartOutput n'est
plus nécessaire lorsque le bloc d'alimentation du contrôleur peut livrer suf-
fisamment d'électricité et livre une tension de 12 V
Concernant le câblage, voir
[
74]
Raccordement d'une ou plusieurs lecteur(s) [
et
}
Utilisation : Lecteur sans module SmartOutput

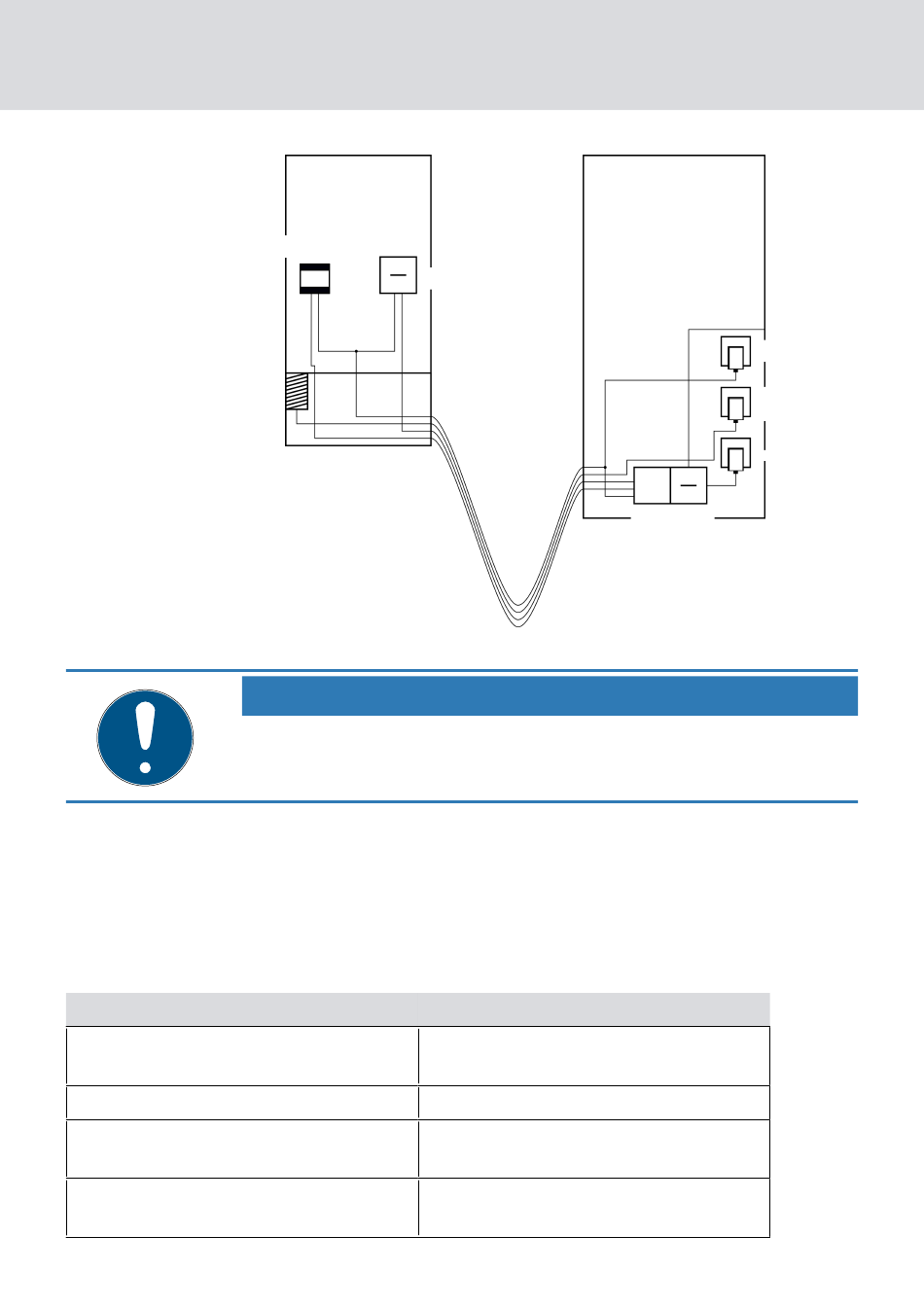

Le contrôleur alimente le lecteur en électricité. Un bloc d'alimentation
supplémentaire n'est pas nécessaire. En plus des fils déjà présents, quatre
fils libres sont nécessaires dans le câble en guirlande.
Lecteur dans
la zone non protégée
Ligne de remorquage
Alimentation électrique par câble en guirlande
Utilisation
Connexion de masse entre contrôleurs et
lecteurs
Pôle plus de l'alimentation électrique
Contrôleur - Lecteur : Ligne de transmis-
sion A
Contrôleur - Lecteur : Ligne de transmis-
sion B
8. Installation
53 / 156
Connexion Ethernet au LSM
PoE en option à la place du bloc d'alimentation
Bloc d'alimentation externe
pour SOM et lecteur
Alimentation
en tension de la
cabine d'ascenseur
Bloc d'alimentation externe
Contrôle dans
la zone protégée
CC
62]
.
}
