Système SmartRelais 3
(Manuel)
-
+
1(1)
<
1(2)
2(1)
<
2(2)
+1
-
B1
A1
+2
-
B2
Contrôleur
A2
+3
-
B3
A3
O4
O3
O2
O1
O+
I3
I2
I1
-
I+

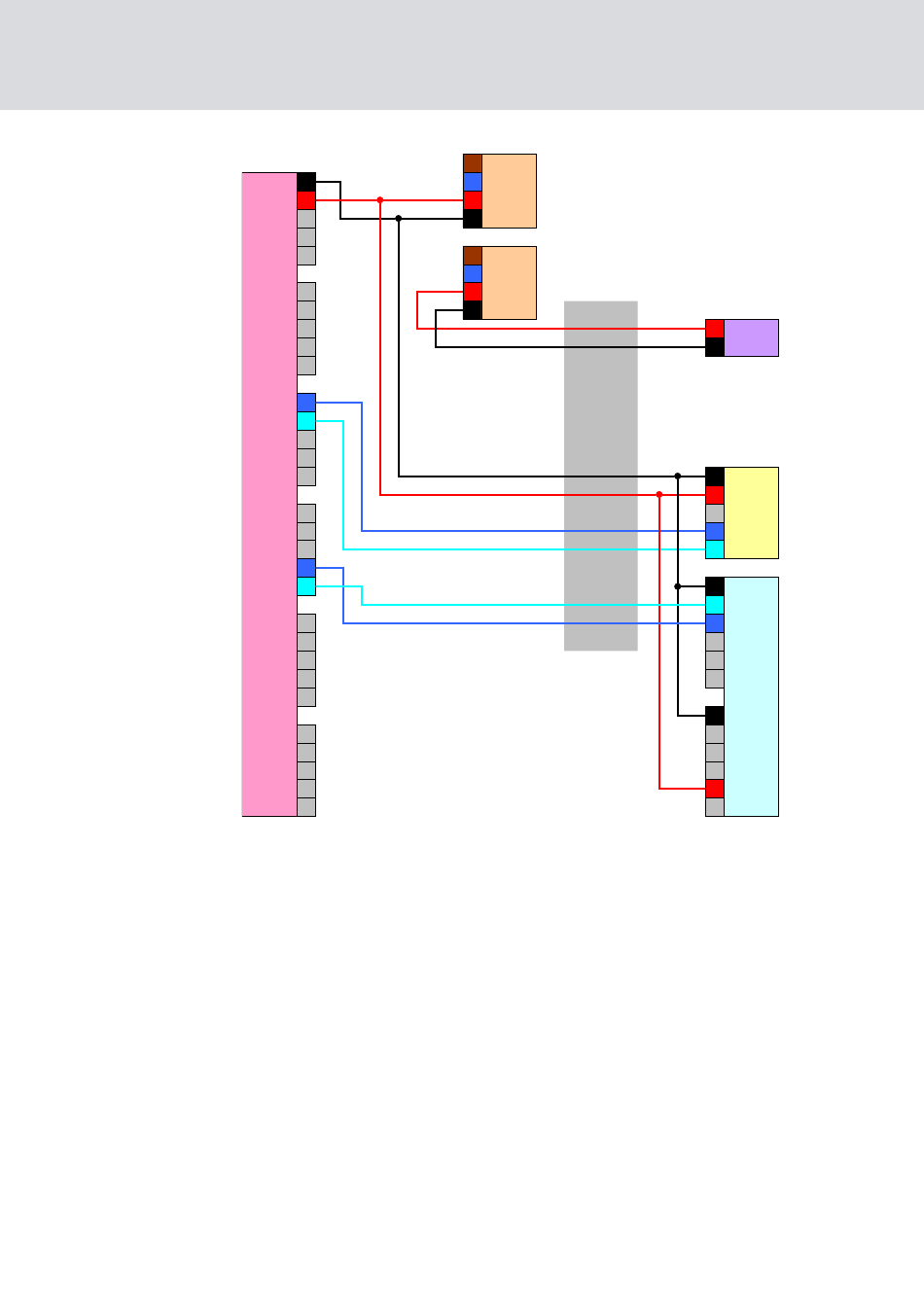

Option 2 : Bloc d'alimentation propre pour le lecteur et le module Smart-
Output
Cette configuration nécessite un bloc d'alimentation séparé pour les
lecteurs et les modules SmartOutput. Les masses du contrôleur, des blocs
d'alimentation/modules SmartOutput doivent être reliés afin de fournir un
potentiel de référence commun pour la transmission de données.
L
N
Bloc d'alimentation
+
-
L
N
Bloc d'alimentation
+
-
Ligne de remorquage
8. Installation
76 / 156
+
Électronique
de l'ascenseur
-
-
+
Lecteur
-
B
A
C
A
B
I+
I-
Out
SOM
-
A-
K1
A+
+
K2
