Système SmartRelais 3
Câble
3
4
(Manuel)
DANGER
Risque d'électrocution en raison de la tension secteur
Un choc électrique peut se produire en connectant la masse inoffensive
(basse tension) avec un fil transportant la tension du secteur.
1. N'utilisez que des fils à très basse tension (<42 V) en tant que ligne de
masse commune !
2. Évitez tout contact accidentel avec les fils sous tension !

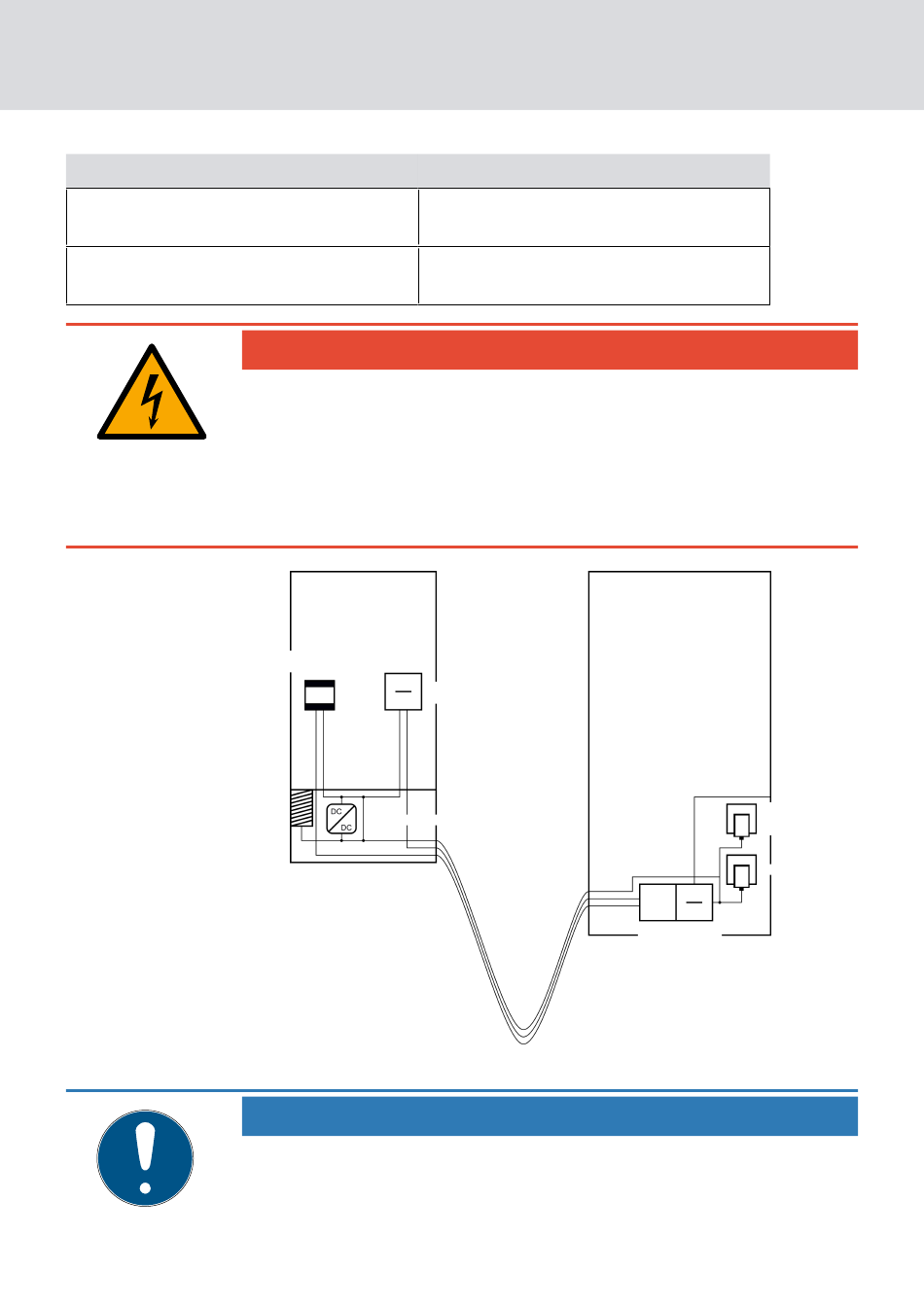

Module SmartOutput
dans la cabine
Électronique
de l'ascenseur
Convertisseur de tension
REMARQUE
Une connexion de masse commune entre les contrôleurs, lecteurs et mo-
dules SmartOutput est nécessaire. Pour cela, le raccordement de masse
de l'alimentation électrique de la cabine peut être utilisé pour économiser
Utilisation
Contrôleur - Module SmartOutput : Ligne
de transmission A
Contrôleur - Module SmartOutput : Ligne
de transmission B
Lecteur dans
la zone non protégée
Ligne de remorquage
8. Installation
49 / 156
Connexion Ethernet au LSM
Alimentation
en tension de la
cabine d'ascenseur
Bloc d'alimentation externe
Contrôle dans
la zone protégée
