Système SmartRelais 3
(Manuel)
DANGER
Risque de blessures à la suite d'erreur de programmation
Le système SREL3-ADV ne doit pas être le sel dispositif d'arrêt. Une
contacteur commandé par le contrôleur ne doit jamais être la seule possi-
bilité de stopper une machine !
1. Utilisez seulement le système SREL3-ADV en tant que dispositif d'arrêt
supplémentaire, mais pas en tant que dispositif unique.
2. N'utilisez le contacteur commandé que dans une connexion en série
avec l'interrupteur d'arrêt d'urgence de la machine.

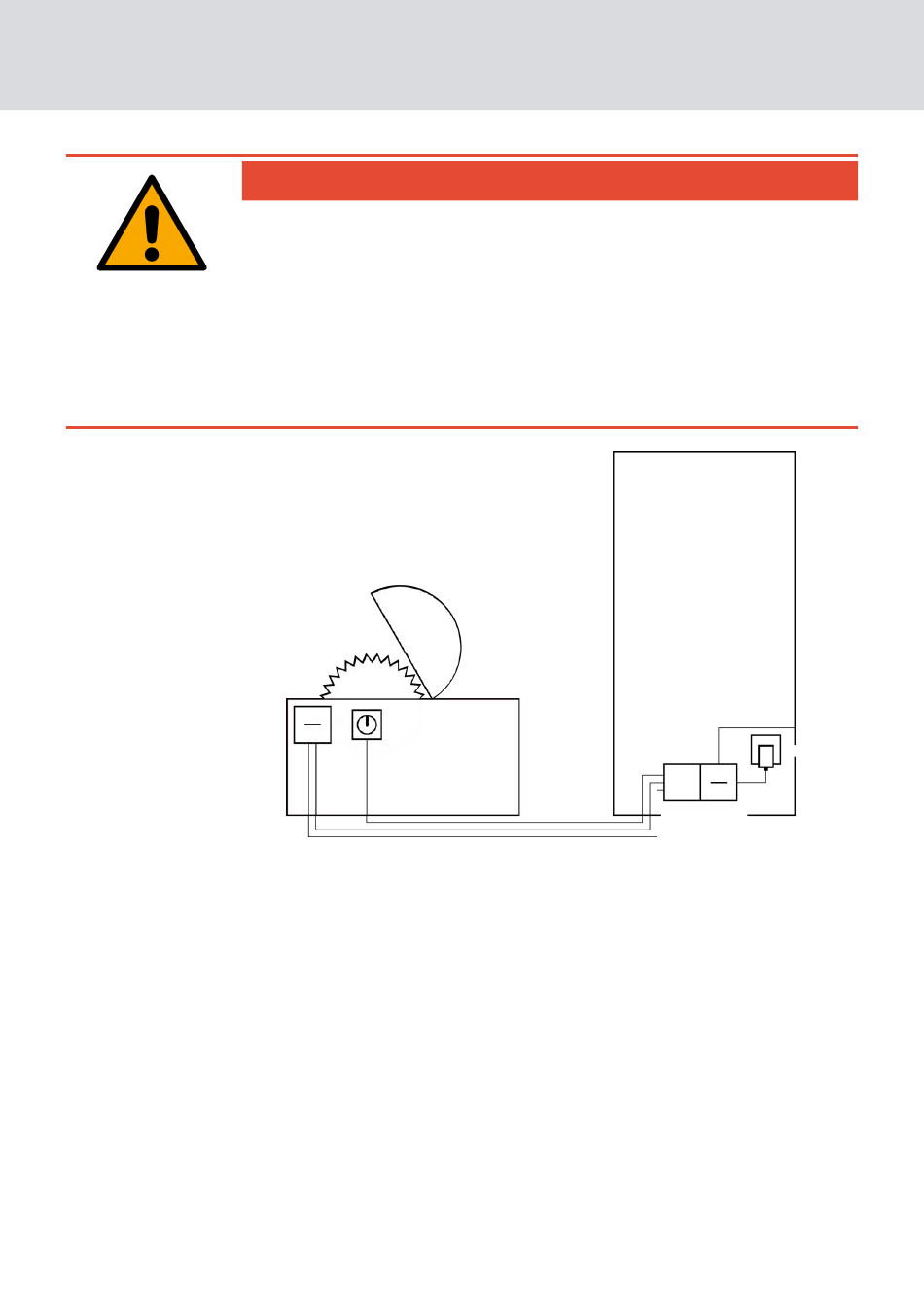

Lecteur dans la zone
non
Interrupteur de sécurité
protégée
(Disjoncteur à tension nulle)
Raccordement électrique
du relais dans le contrôleur
Le système SREL3-ADV permet de protéger les personnes non autorisées
de faire fonctionner des machines dangereuses et donc de se blesser. Le
lecteur est placé sur la machine devant être sécurisée et est relié au
contrôleur. Ce n'est qu'après qu'un support d'identification autorisé ait été
actionné au niveau du lecteur que le relais commute dans le contrôleur et
libère ainsi l'alimentation électrique via un contacteur. Ce n'est qu'après
que la machine peut être allumée via l'interrupteur de sécurité. Il y a deux
possibilités de monter le lecteur :
Le lecteur sera installé dans le boîtier de la machine. Cette variante est
pratiquement invisible et offre, en fonction du boîtier de la machine, une
très bonne protection contre les intempéries, la saleté, les liquides et les
influences mécaniques.
Connexion Ethernet au LSM
PoE en option à la place du bloc d'alimentation
Contrôle dans
la zone protégée
Connexion cryptée
au contrôleur
8. Installation
58 / 156
Bloc d'alimentation externe
