Système SmartRelais 3
(Manuel)

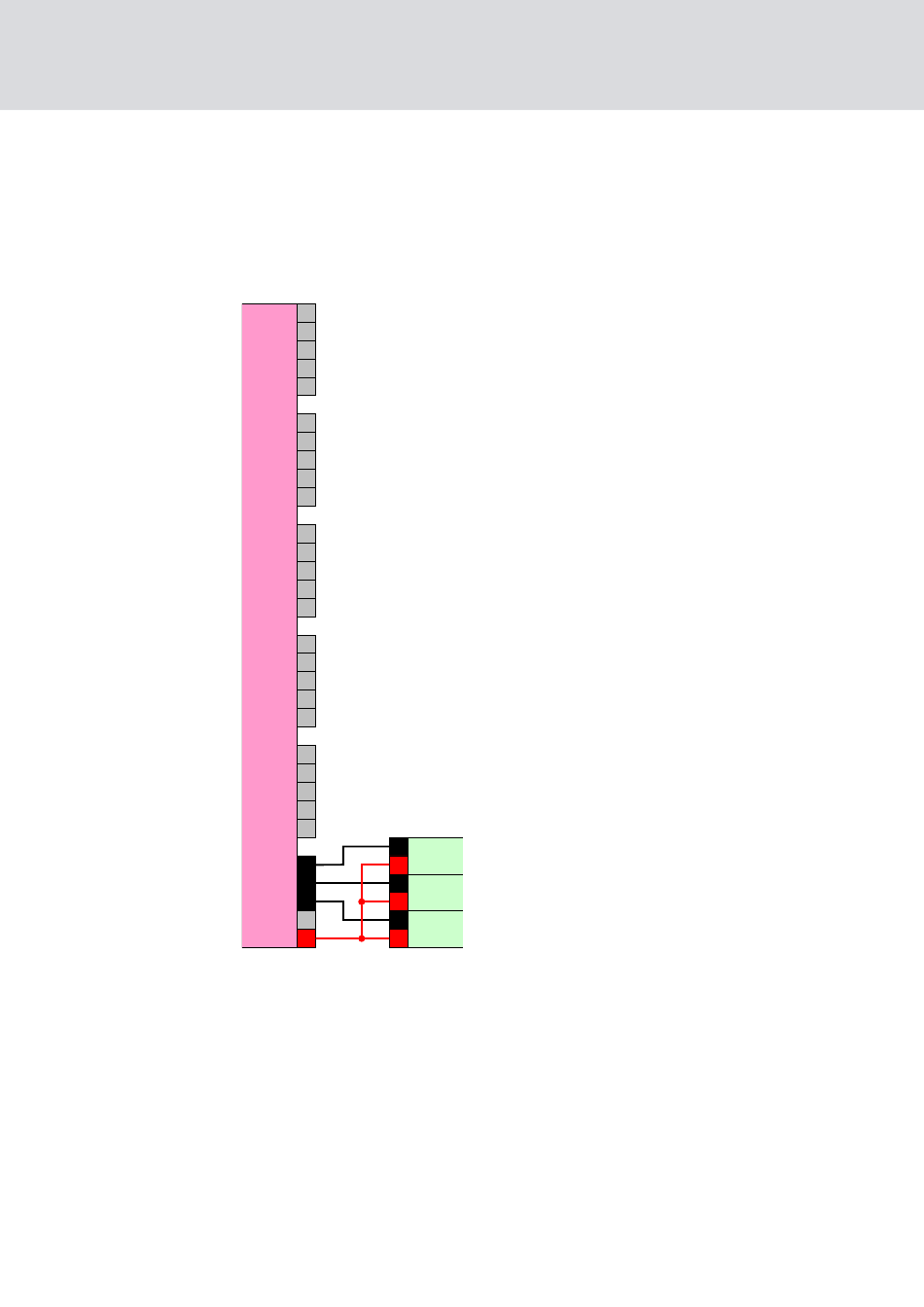

Option 1 : utilisation du raccordement I+
Pour faciliter l'utilisation de boutons-poussoirs, une sortie qui fournit la
tension de fonctionnement - 1 V
numériques. La sortie peut être utilisée afin que les entrées aient une
tension supérieure à la tension seuil et afin de commuter logiquement à 1.
-
+
1(1)
<
1(2)
2(1)
<
2(2)
+1
-
B1
A1
+2
-
B2
Contrôleur
A2
+3
-
B3
A3
O4
O3
O2
O1
O+
1
I3
2
I2
1
I1
2
-
1
I+
2
Option 2 : utilisation de V
Lorsque I+ n'est pas utilisée, alors une autre tension avec potentiel de
référence commun (masse identique) à celui du contrôleur peut être
utilisée, dans ce cas celle du bloc d'alimentation Cette possibilité est
recommandée lorsque le bloc d'alimentation et les boutons-poussoirs sont
près l'un des autres mais toutefois suffisamment éloignés du contrôleur.
Dans ce cas, la pose d'un autre fil n'est plus nécessaire (à savoir I+).
est disponible en plus de entrées
CC
Capteur
Capteur
Capteur
IN
8. Installation
66 / 156
