Système SmartRelais 3
7 Raccordements
Boucle de mise à la terre par le blindage
Les appareils distants peuvent présenter un potentiel de terre légèrement différent. Un blindage
raccordé des deux côtés constitue une deuxième connexion à la terre qui permet de compenser
cette différence de potentiel. Le débit de courant qui en résulte peut perturber la transmission de
données.
Ne raccordez le blindage que d'un côté au potentiel de terre commun (sur le contrôleur ou sur
le lecteur. Pour des raisons de gain d'espace, il est recommandé d'opter pour une connexion
sur le contrôleur).

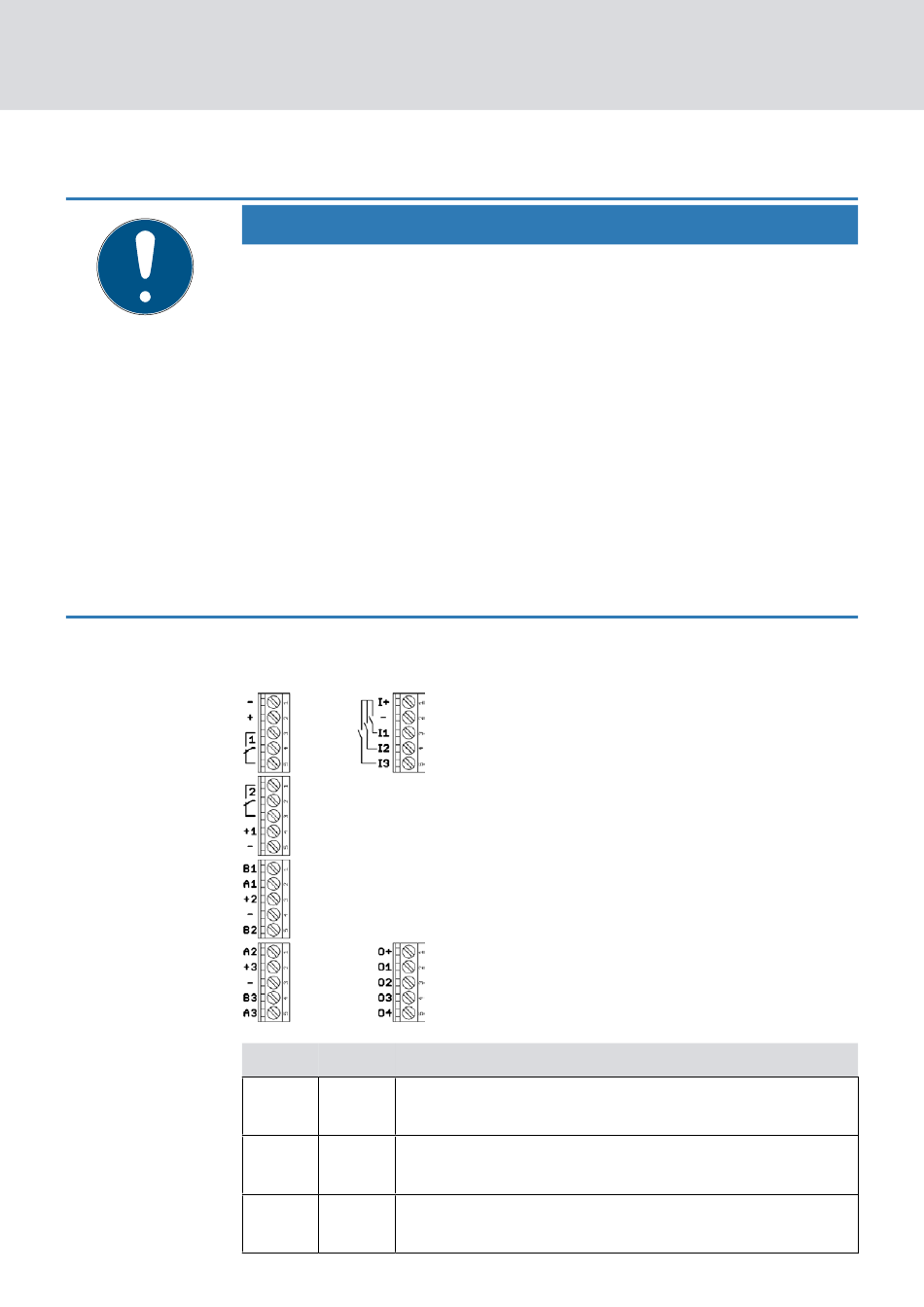

7.1 Contrôleur
(Manuel)
REMARQUE
Dysfonctionnement lié aux champs électromagnétiques
Les signaux transmis par le câble de connexion qui relie le lecteur au
contrôleur subissent l'influence des champs électromagnétiques externes.
Un câble blindé réduit l'influence des signaux perturbateurs externes.
Utilisez un câble blindé.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
N°
Platine Explication
GND. Raccordement facultatif d'une alimentation élec-
1
-
trique externe (masse).
V
IN
2
+
terne (pôle positif).
Relais 1 : NO (Normally open). Ce contact est raccordé
3
avec C si le relais s'active.
30
29
28
27
26
25
24
23
22
21
. Raccordement d'une alimentation électrique ex-
7. Raccordements
17 / 156
