Système SmartRelais 3 (Manuel)
transmission de données peut avoir lieu. Puisque les raccordements de
masse sont reliés électriquement l'un à l'autre, il est importance de savoir
auquel des deux la masse est reliée (pour plus de détails, voir
[ 17]
). L'illustration représente toutes les connexions de masse possibles
}
entre les lecteurs et le contrôleur, mais il suffit qu'un raccordement de
masse du contrôleur soit relié aux masses des lecteurs.
-
+
1(1)
<
1(2)
2(1)
<
2(2)
+1
-
B1
A1
+2
-
B2
Contrôleur
A2
+3
-
B3
A3
O4
O3
O2
O1
O+
I3
I2
I1
-
I+

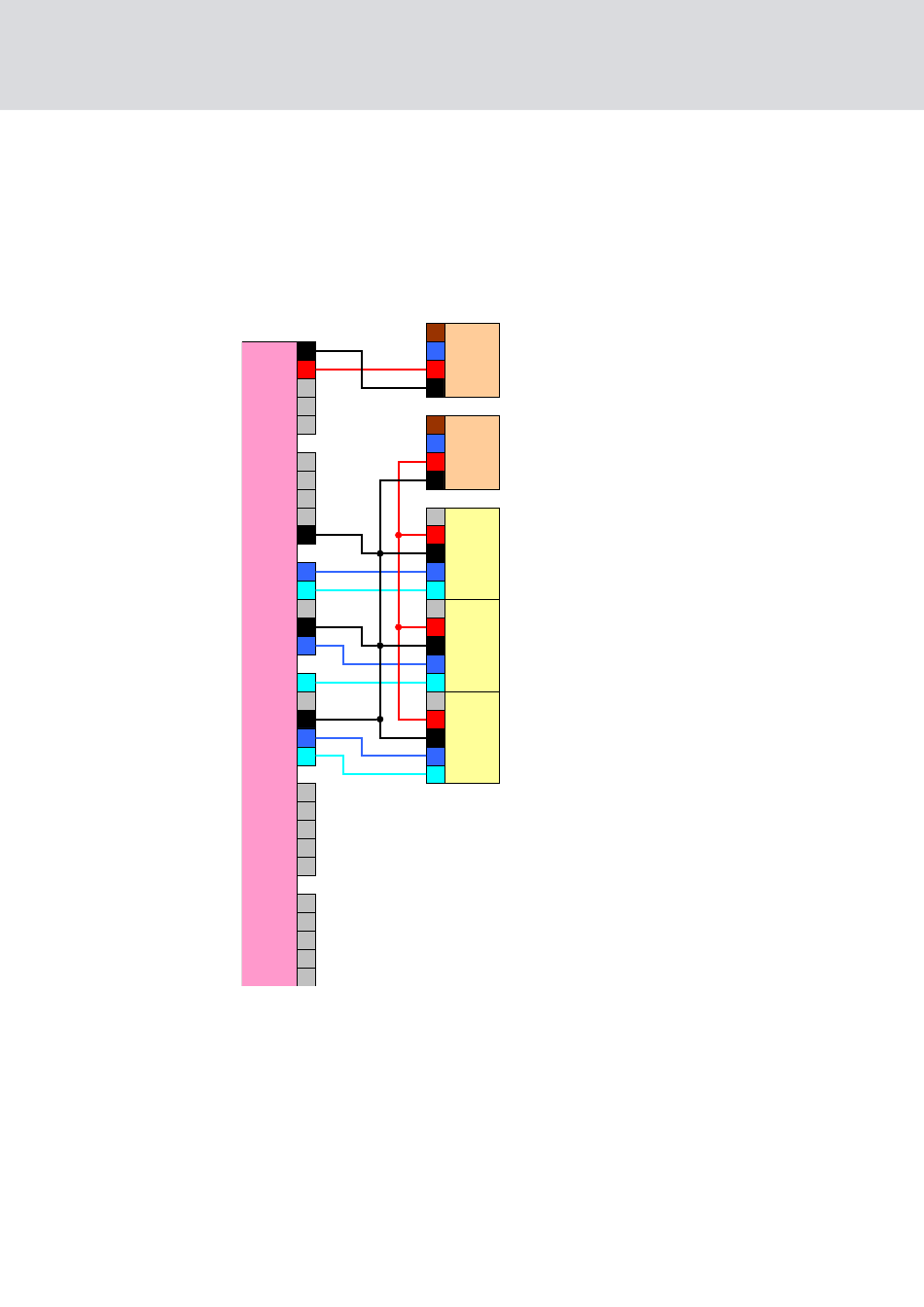

Option 2 : Utilisation des deux raccordements de masse
Cette configuration utilise les deux raccordements de masse disponibles
sur le lecteur. La masse du bloc d'alimentation est reliée à un
raccordement de masse, la masse du contrôleur à l'autre raccordement de
masse. Ainsi, le potentiel de référence commun est établi et la transmission
de données peut avoir lieu. Puisque les raccordements de masse sont reliés
électriquement l'un à l'autre, il est importance de savoir auquel des deux la
masse est reliée (pour plus de détails, voir
raccordement de masse du contrôleur relié aux masses des lecteurs.
L
N
Bloc d'alimentation
+
-
L
N
Bloc d'alimentation
+
-
-
+
Lecteur
-
B
A
-
+
Lecteur
-
B
A
-
+
- Lecteur
B
A
Contrôleur [
8. Installation
64 / 156
Contrôleur
17]
). Il suffit que le
}
