Proline 100 HART
5.2.2
Garantir la compensation de potentiel
Promass, Cubemass
Exigences
Aucune mesure spéciale pour la compensation de potentiel n' e st nécessaire.
Dans le cas d' u n appareil pour zone explosible : respecter les consignes figurant dans la
documentation Ex (XA).
5.3
Instructions de raccordement spéciales
5.3.1
Exemples de raccordement
Sortie courant 4 à 20 mA HART
1
5

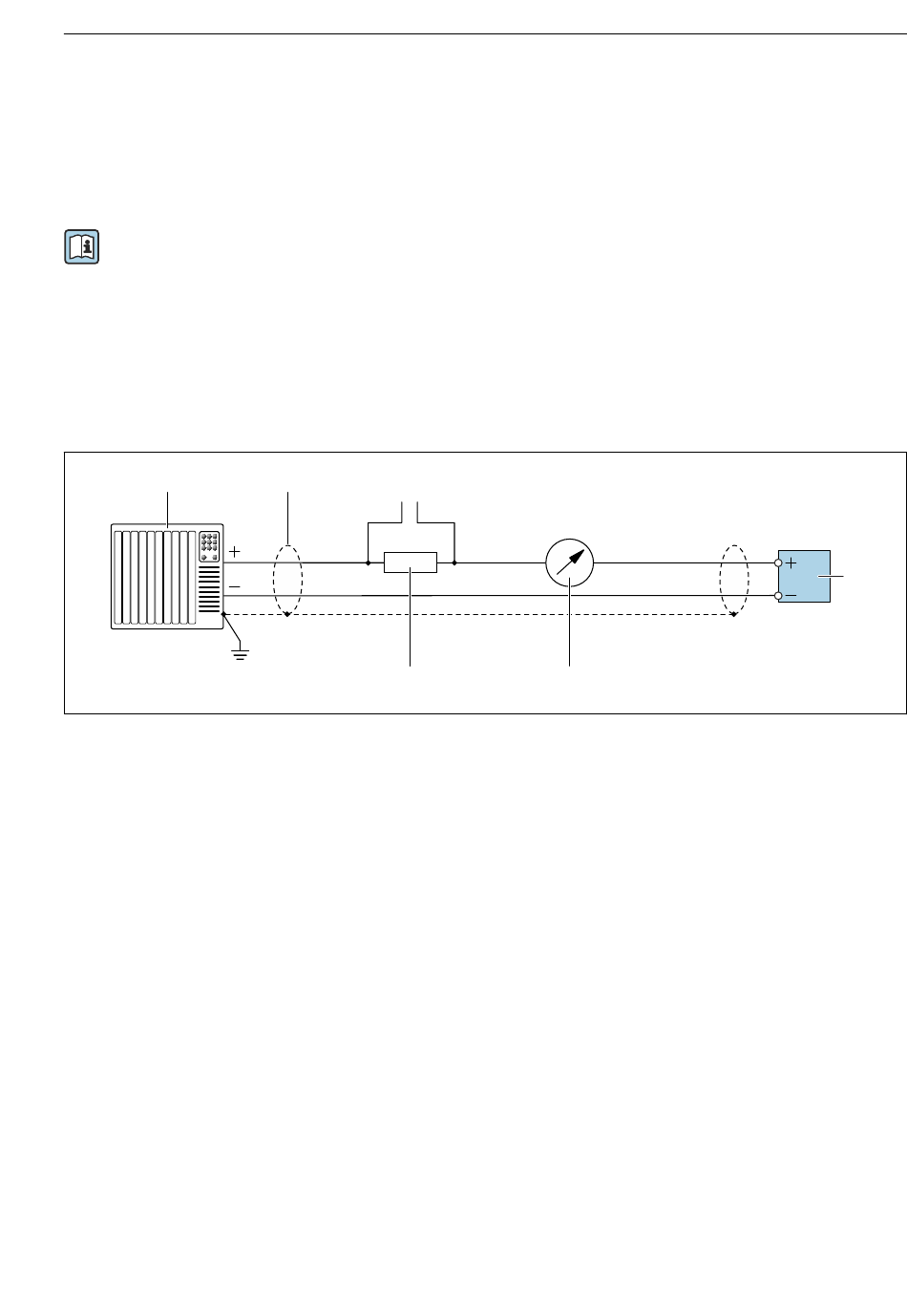

Exemple de raccordement de la sortie courant 4 à 20 mA HART (active)
1
Système/automate avec entrée courant (par ex. API)
2
Blindage de câble : le câble doit être mis à la terre des deux côtés afin de satisfaire aux exigences CEM ;
tenir compte des spécifications de câble
3
Raccordement pour les terminaux de configuration HART
4
Résistance pour communication HART (≥ 250 Ω) : respecter la charge maximale
5
Afficheur analogique : respecter la charge maximale
6
Transmetteur
Endress+Hauser
2
3
4
4...20 mA
5
Raccordement électrique
6
A0029055
17
