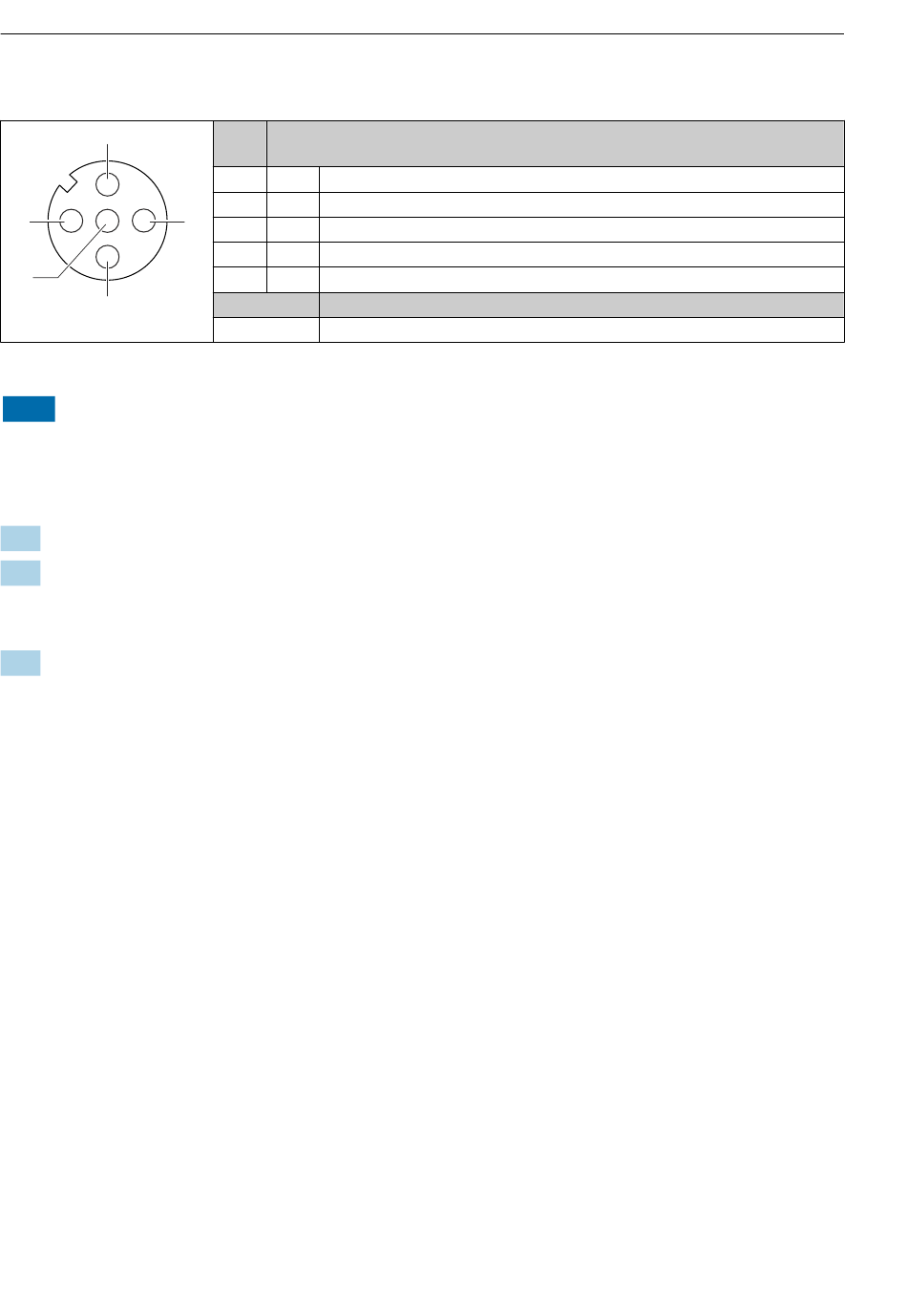

Raccordement électrique
Connecteur pour transmission du signal (côté appareil)
2
1
5
4
A0016810
5.1.5
Préparation de l'appareil de mesure
AVIS
Etanchéité insuffisante du boîtier !
Le bon fonctionnement de l' a ppareil de mesure risque d' ê tre compromis.
‣
Utiliser des presse-étoupe appropriés, adaptés au degré de protection de l' a ppareil.
1.
Retirer le bouchon aveugle le cas échéant.
2.
Si l' a ppareil de mesure est fourni sans les presse-étoupe :
Mettre à disposition des presse-étoupe adaptés au câble de raccordement
correspondant.
3.
Si l' a ppareil de mesure est fourni avec les presse-étoupe :
Respecter les exigences relatives aux câbles de raccordement → 11.
14
Broch
e
1
+
2
-
3
3
+
4
-
5
Codage
A
Affectation
4-20 mA HART (active)
4-20 mA HART (active)
Sortie impulsion/fréquence/relais (passive)
Sortie impulsion/fréquence/relais (passive)
Terre/Blindage
Connecteur/Prise
Prise
Proline 100 HART
Endress+Hauser
