Endress+Hauser mycom CLM 152 Mode D'emploi page 23

mycom CLM 152 inductif
Remarque :
Il est possible de passer à un autre
groupe principal depuis n’importe
quelle position dans un sous-
groupe. Un réglage qui n’a pas été
confirmé avec la touche E n’est pas
validé.
Sélectionnez l'option :
Sélectionnez la valeur :
Fonction HOLD, "gel des sorties"
Afin d’empêcher tout déréglage intempestif
des sorties courant ou des positions des
contacts de régulation pendant la
configuration ou l’étalonnage, l’état présent
peut être “gelé” ou une valeur de sortie
courant peut être spécifiée.
Les relais de seuil sont commutés sur une
position passive tandis que le “HOLD” est
actif.
Endress+Hauser
Si aucune entrée n’est effectuée dans le sous-
groupe pendant plus de 10 minutes,
l’appareil retourne automatiquement au mode
de mesure (sauf simulation et étalonnage).
123,45
Le “HOLD” apparaît sur la partie droite en
haut de l’afficheur en remplacement de la
valeur de la sortie courant, cette dernière
étant affichée sur la partie gauche.
Voir :
section 6.7, menu utilisation rapide
•
section 7.2, menu sortie courant, type
•
HOLD : valeur de courant fixe, dernière
valeur mesurée
section 7.4, menu préréglage étalonnage,
•
HOLD pendant étalonnage : oui / non
Utilisation
lm152d06.chp

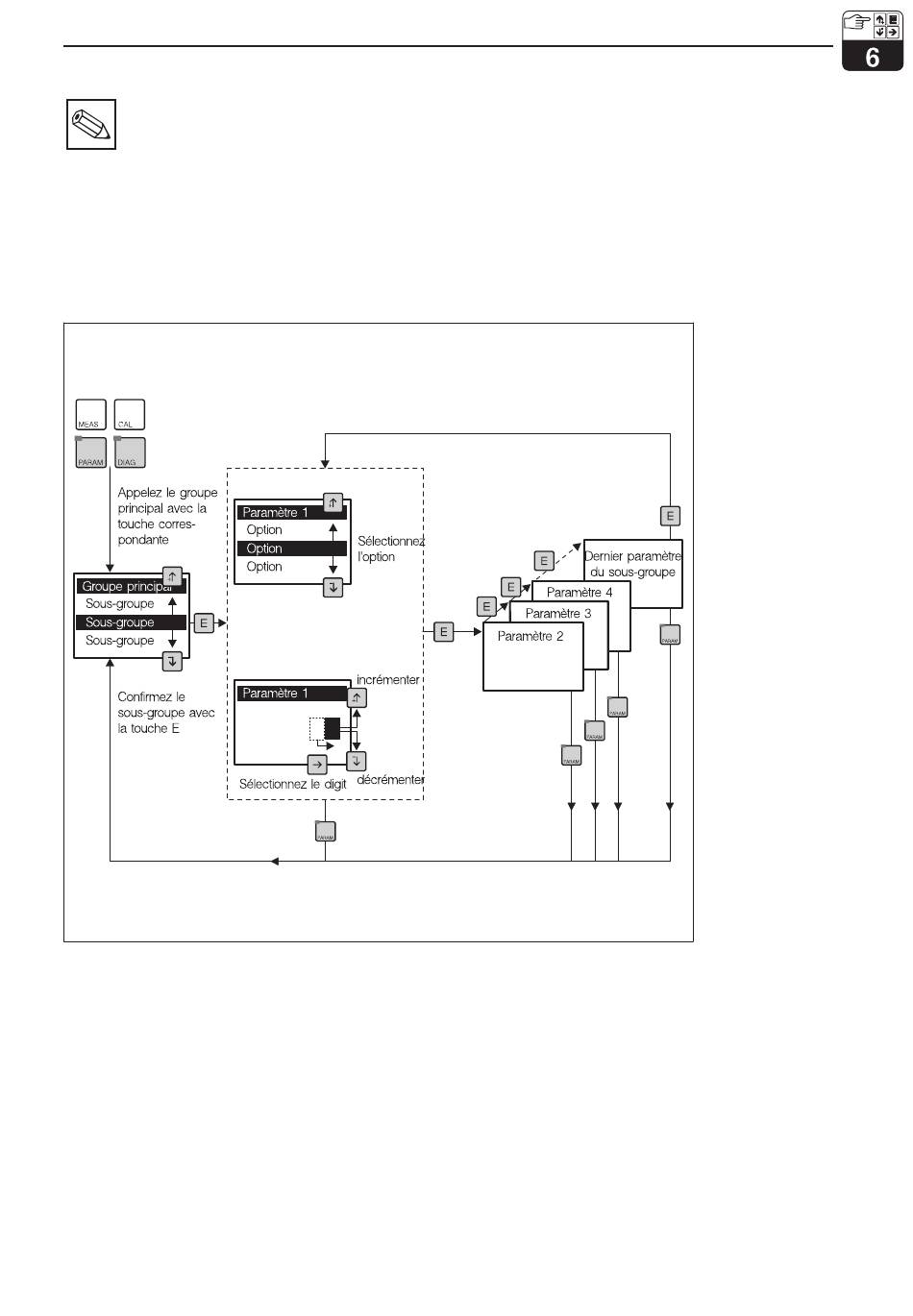

Schéma du concept
bedschem.cdr
Fig. 6.3 d’utilisation du Mycom
21
