12.3 Alimentation électrique
12.3.1 Raccordement électrique
5 6
1 2
3 4

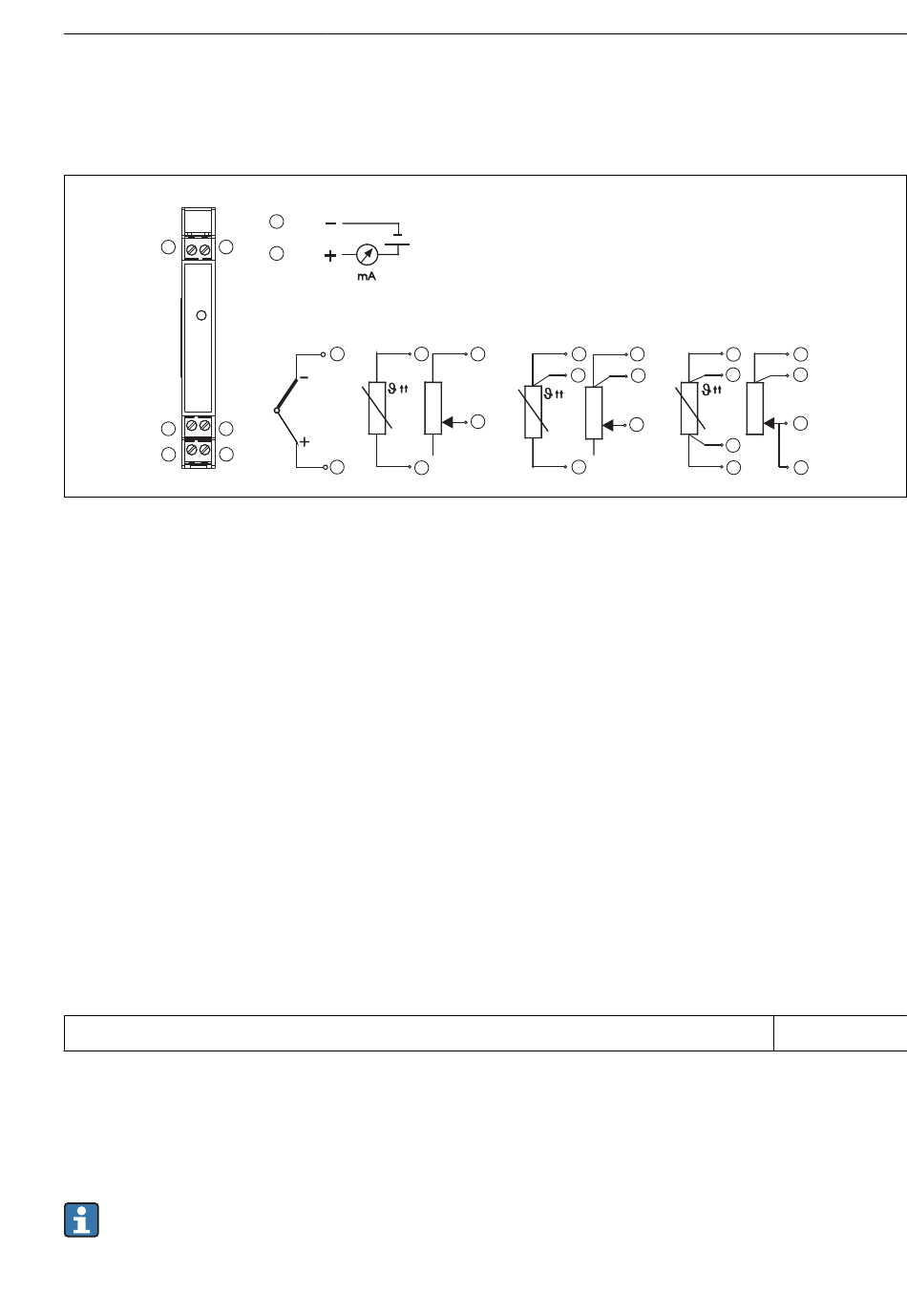

 6 Raccordement des bornes du transmetteur de température
Pour le fonctionnement de l' a ppareil via le protocole HART® (bornes 5 et 6), une résistance de
charge minimale de 250 Ω est nécessaire dans le circuit de signal !
12.3.2 Tension d'alimentation
Valeurs pour zone non Ex, protection contre les inversions de polarité :
Appareil pour montage sur rail DIN 12 ... 35 V
12.3.3 Ondulation résiduelle
Ondulation autorisée U
12.4

Performances

12.4.1 Temps de réponse
L' a ctualisation de la valeur mesurée dépend du type de capteur et de la méthode de
raccordement, et se situe dans les gammes suivantes :
Thermorésistance (RTD)
12.4.2 Conditions de référence
Température d' é talonnage : +25 °C ±5 K (77 °F ±9 °F)
12.4.3 Écart de mesure maximal
Les données de précision sont des valeurs typiques et correspondent à un écart-type de
±3 s (distribution normale), c' e st-à-dire que 99,8 % de toutes les valeurs mesurées
atteignent les valeurs données ou de meilleures valeurs.
