Réglages Et Temps De Charge De La Batterie; Remplacement D'un Fusible - Toro RT1200 Manuel De L'utilisateur

Important: La batterie doit toujours être chargée au
maximum. Cela est particulièrement important pour
prévenir la dégradation de la batterie si la température
tombe en dessous de 0 ºC (32 ºF).
1. Nettoyez l'extérieur du bac et les bornes de la batterie.
Remarque: Branchez les fils du chargeur aux bornes
de la batterie avant de le brancher à la source électrique.
2. Branchez le câble positif du chargeur de batterie à la
borne positive de la batterie
4
2
1. Borne positive de la
batterie
2. Borne négative de la
batterie
3. Branchez le câble négatif du chargeur de batterie à la
borne négative de la batterie
4. Branchez le chargeur de batterie à la source électrique.
Important: Ne chargez pas la batterie
excessivement.
Remarque: Chargez la batterie comme indiqué dans
le tableau suivant :
Réglages et temps de charge de la batterie
Réglage du chargeur
4 à 6 ampères
25 à 30 ampères
5. Quand la batterie est chargée au maximum, débranchez
le chargeur de la source électrique, puis débranchez les
fils du chargeur des bornes de la batterie

Remplacement d'un fusible

1. Déposez les panneaux latéraux gauche et droit; voir
Dépose des panneaux latéraux (page
2. Tournez le coupe-batterie dans le sens antihoraire en
position désactivée
(Figure 85).
3
1
G003792

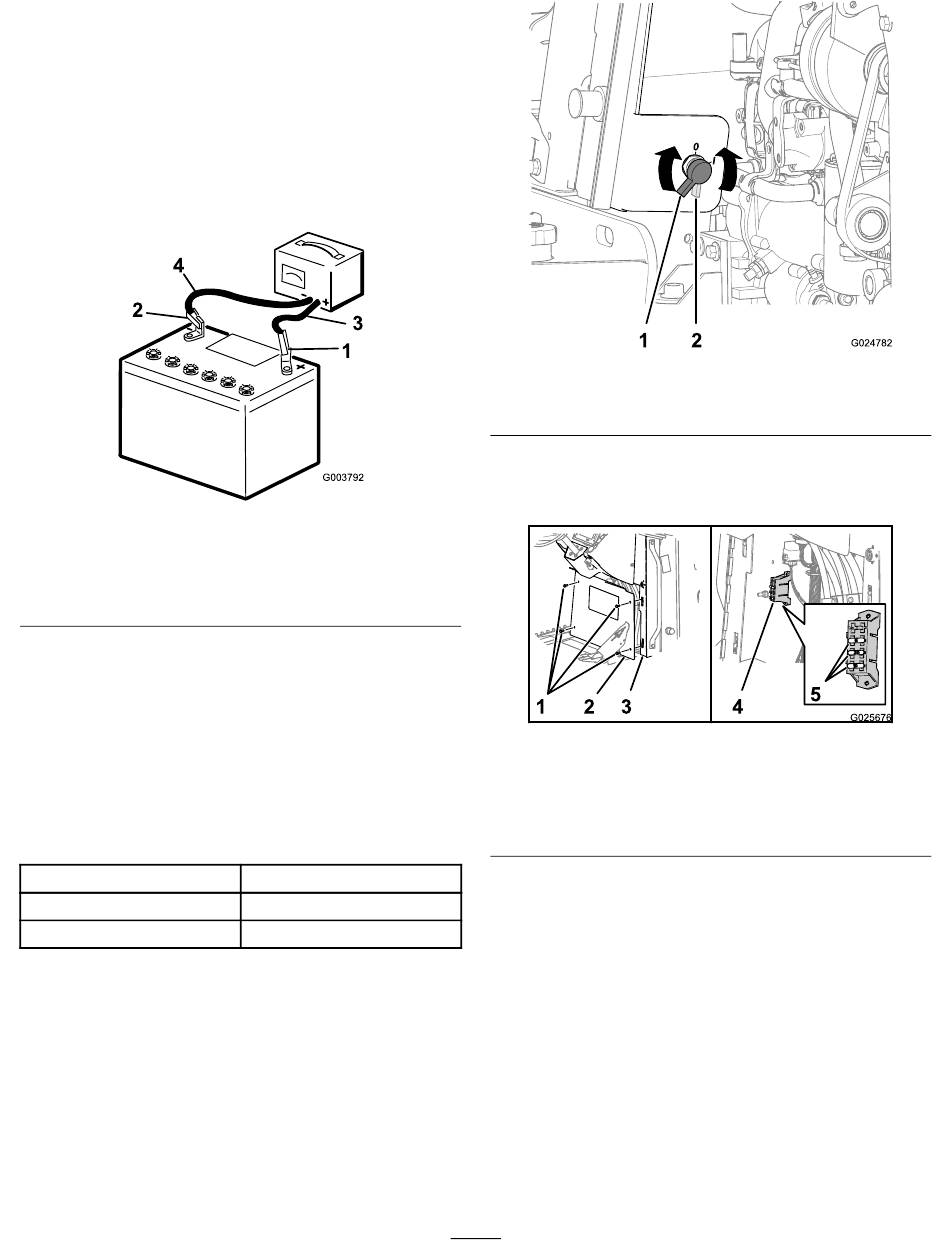

Figure 84
3. Fil rouge (+) du chargeur
4. Fil noir (-) du chargeur
(Figure 84).
Temps de charge
30 minutes
10 à 15 minutes
(Figure
51).
(Figure 85).
1. Coupe-batterie en position
activée
3. Serrez les 4 boulons à embase hexagonale (5/16 x
3/4 po) qui fixent le couvercle à la console et déposez
le couvercle
1. Boulons à embase
hexagonale (5/16 x 3/4 po)
2. Couvercle
3. Console
4. Localisez le fusible ouvert et remplacez-le par un
fusible de même type et même intensité
5. Contrôlez le fonctionnement des composants
électriques neufs.
6. Alignez le trou du couvercle et les écrous à clip des
brides de la console
84).
7. Fixez le couvercle à la console au moyen des 4 boulons
à embase hexagonale que vous avez retirés à l'opération
3.
8. Tournez le coupe-batterie dans le sens horaire à la
position activée
9. Reposez les panneaux latéraux gauche et droit; voir
Pose des panneaux latéraux (page
62
Figure 85
2. Coupe-batterie en position
désactivée
(Figure 86).
Figure 86
4. Porte-fusibles
5. Fusibles
(Figure 86).
(Figure 85).
52).
(Figure 86).
