Remplacement Des Éléments Du Filtre À Carburant; Remplacement Du Reniflard Du Réservoir De Carburant - Toro RT1200 Manuel De L'utilisateur

1. Flexible d'aspiration (bas
du réservoir)
2. Bouchon du réservoir de
carburant
2. Faites passer le flexible du matériel d'aspiration par
le goulot de remplissage du réservoir de carburant et
poussez l'extrémité jusqu'au fond du réservoir
77).
3. Dirigez le flexible d'évacuation du matériel d'aspiration
dans un bac de vidange
4. Aspirez le liquide du réservoir jusqu'à ce que le
carburant qui s'écoule soit propre.
5. Enlevez le matériel d'aspiration du réservoir.
6. Remettez le bouchon sur le goulot de remplissage du
réservoir de carburant
Remplacement du reniflard du réservoir
de carburant
Périodicité des entretiens: Toutes les 1000 heures
1. Déposez le panneau gauche; voir
latéraux (page 51).
2. Sur l'avant du panneau du compartiment moteur,
déposez le reniflard situé sur le raccordement de tuyau
en le tournant dans le sens antihoraire
Remarque: Mettez l'ancien reniflard au rebut.

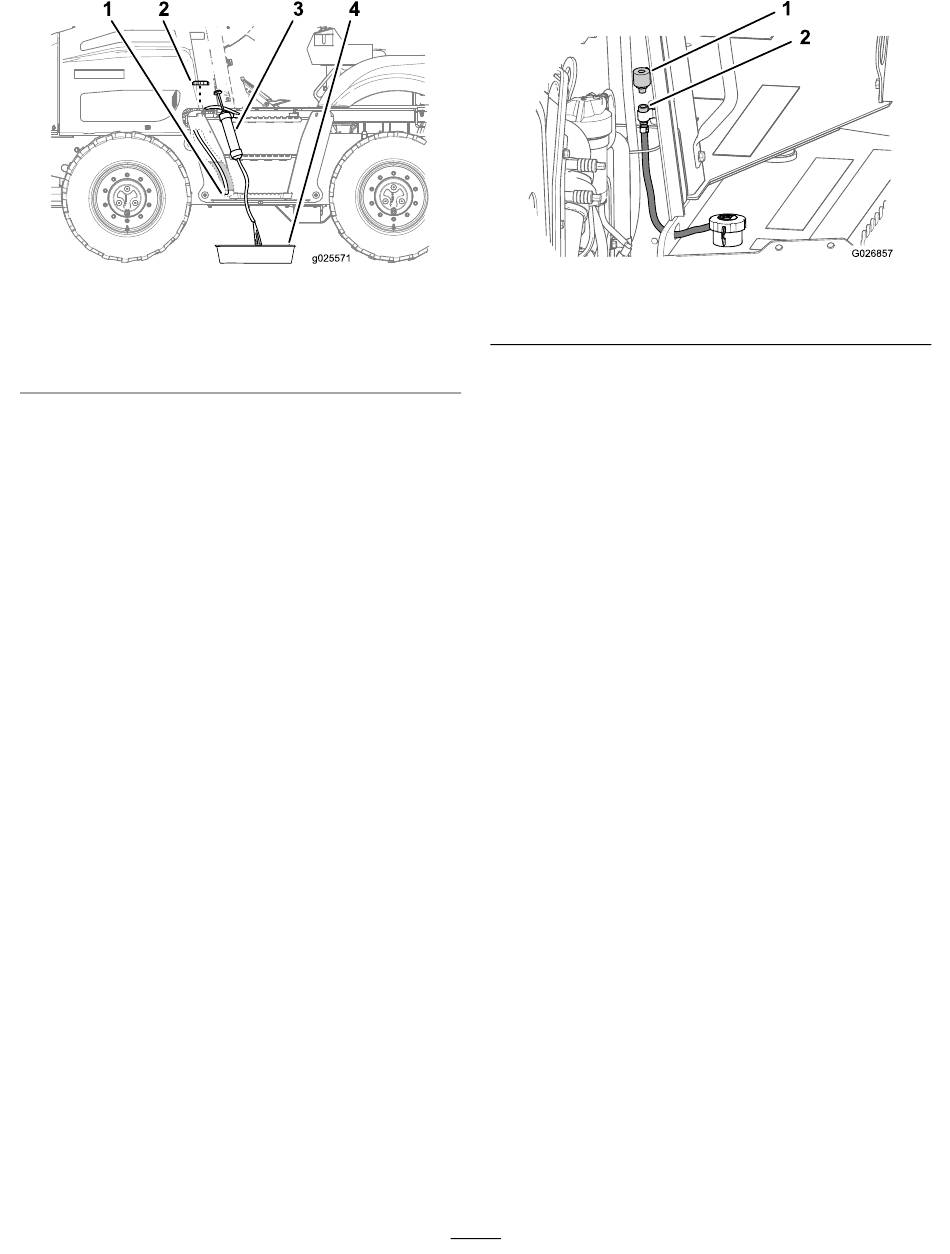

Figure 77
3. Matériel d'aspiration
4. Bac de vidange
(Figure 77).
(Figure 77).
Dépose des panneaux
(Figure
1. Reniflard du réservoir de
carburant
3. Insérez le nouveau reniflard dans le raccordement de
tuyau et serrez-le à la main
4. Reposez le panneau droit; voir
latéraux (page
(Figure
Remplacement des éléments du filtre
à carburant
Périodicité des entretiens: Toutes les 500 heures
Le moteur de cette machine utilise un filtre à carburant à deux
éléments : un préfiltre et un élément secondaire. Le préfiltre
du filtre à carburant comprend un séparateur eau-carburant; il
n'est pas sous pression mais fonctionne sous vide. L'élément
secondaire sert uniquement au filtrage et est mis sous pression
par la pompe à carburant.
Dépose du préfiltre et de l'élément secondaire du filtre
à carburant
Important: Nettoyez la surface autour du filtre
avant de démonter le filtre à carburant. La saleté ou
les contaminants peuvent endommager le système
d'alimentation.
1. Tournez le coupe-batterie en position désactivée; voir
Coupe-batterie (page
78).
2. Déposez le panneau droit; voir
latéraux (page
3. Nettoyez la surface autour du préfiltre et de l'élément
secondaire.
4. Débranchez le faisceau de câblage du détecteur d'eau
dans le carburant.
Remarque: Le détecteur d'eau est situé au fond du
séparateur eau/carburant, près du robinet de vidange.
5. Placez un petit bac de vidange sous le robinet de
vidange du séparateur eau-carburant; voir
l'eau du séparateur eau/carburant (page
Remarque: Le préfiltre est un composant du
séparateur eau/carburant.
57
Figure 78
2. Raccordement de tuyau
(Figure 78).
Pose des panneaux
52).
24).
Dépose des panneaux
51).
Vidange de
27).
