Procédures avant
l'entretien
Utilisation des dispositifs
de blocage des vérins
ATTENTION
Lorsqu'ils sont levés, les bras de la
chargeuse sont susceptibles de s'abaisser
accidentellement et d'écraser quelqu'un dans
leur chute.
Pour cette raison, installez toujours le ou les
dispositifs de blocage de vérin avant tout
entretien exigeant d'élever les bras de la
chargeuse.
Installation des dispositifs de
blocage des vérins
1. Retirez l'accessoire.
2. Levez les bras de la chargeuse au maximum.
3. Coupez le moteur et enlevez la clé.
4. Enlevez les 2 goupilles qui fixent le dispositif de
blocage de vérin aux montants de chaque côté
de la machine.
5. Glissez le dispositif de blocage de vérin sur la
tige du vérin (Figure

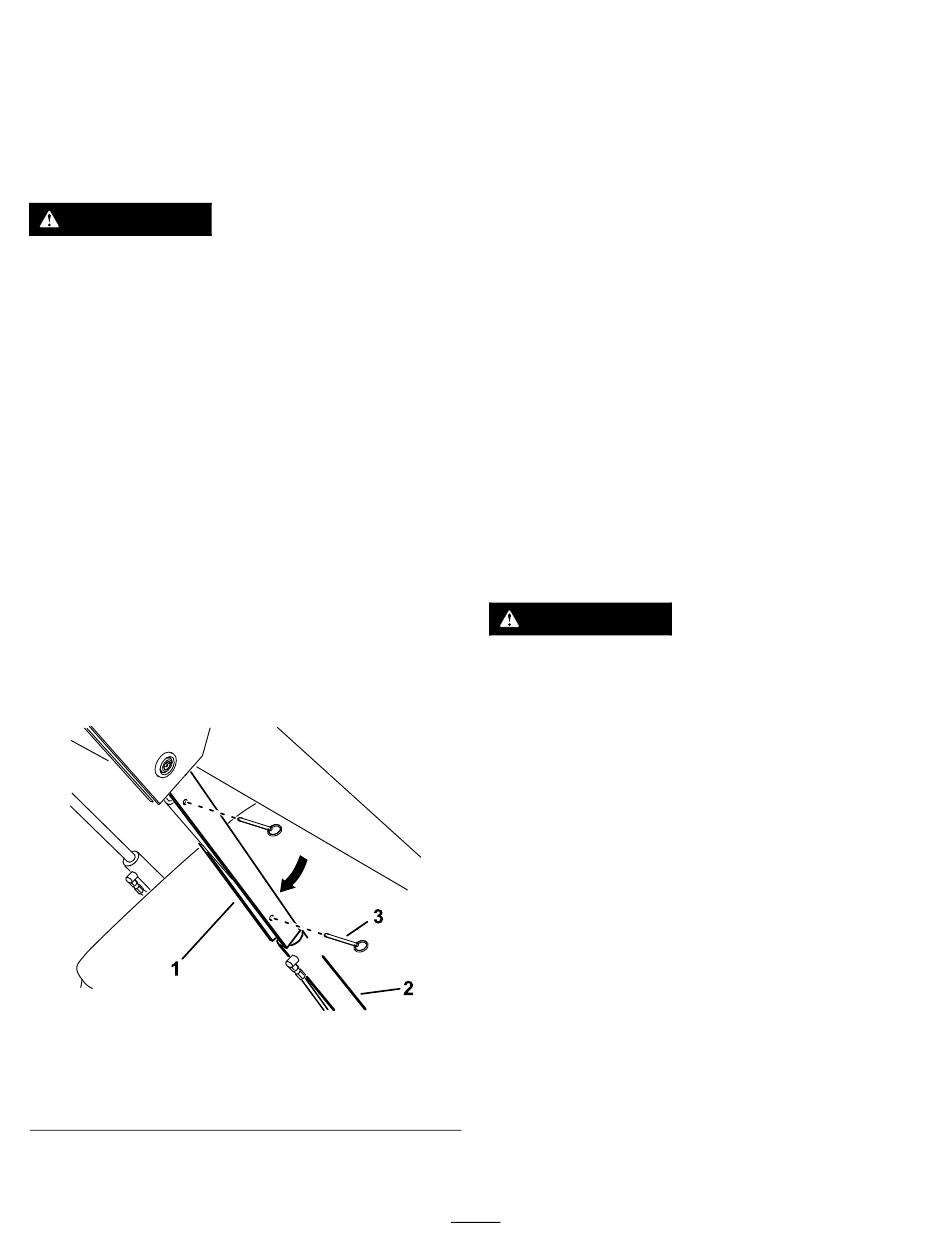

Figure 36
1. Dispositif de blocage de
vérin
2. Tige de vérin de levage
6. Répétez les opérations
la machine.
36).
3. Goupille (2)
4 et 5 de l'autre côté de
7. Abaissez lentement les bras de la chargeuse
jusqu'à ce que les dispositifs de blocage
rencontrent le corps du vérin et l'extrémité de
la tige.
Dépose et rangement des
dispositifs de blocage de vérin
Important:
Retirez les dispositifs de blocage des
tiges et rangez-les correctement avant d'utiliser
la machine.
1. Démarrez le moteur.
2. Levez les bras de la chargeuse au maximum.
3. Coupez le moteur et enlevez la clé.
4. Enlevez les goupilles qui fixent les dispositifs
de blocage.
5. Placez les dispositifs de blocage sur les
montants de chaque côté de la machine et
fixez-les en position à l'aide des goupilles.
6. Abaissez les bras de la chargeuse.
Accès aux composants
internes
ATTENTION
L'ouverture ou la dépose des couvercles,
capots et écrans pendant que le moteur
tourne peut vous exposer à des pièces
mobiles et vous blesser gravement.
Avant d'ouvrir une quelconque protection
(couvercles, capots ou écrans), coupez
le moteur, enlevez la clé du commutateur
d'allumage et faites refroidir le moteur.
Ouverture du capot
1. Levez les bras de la chargeuse et montez le
dispositif de blocage de vérin.
2. Coupez le moteur et enlevez la clé.
3. Desserrez la vis de verrouillage du capot
37).
