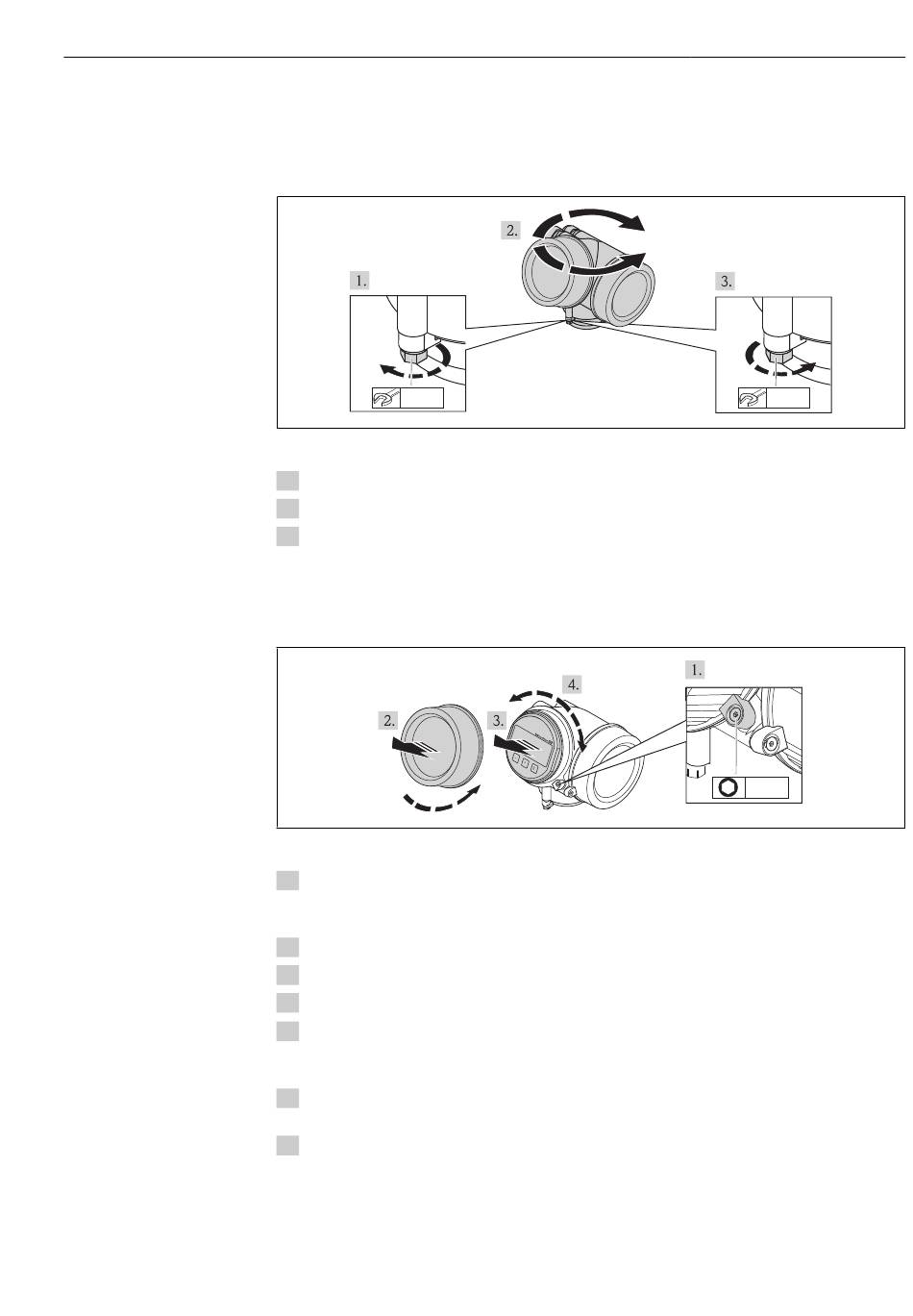

6.3.5 Tourner le boîtier du transmetteur
Pour faciliter l'accès au compartiment de raccordement ou à l'afficheur, le boîtier du transmetteur
peut être tourné :
8 mm
1. Desserrer la vis de fixation avec la clé à molette.
2. Tourner le boîtier dans la direction souhaitée.
3. Serrer fermement la vis de fixation (1,5 Nm pour un boîtier en matière synthétique ; 2,5 Nm
pour un boîtier en alu ou en inox).
6.3.6

Tourner l'afficheur

1. Si disponible (c'est-à-dire pour les appareils avec agrément Ex poussières/DIP) : desserrer la
griffe de sécurité du couvercle du compartiment de l'électronique à l'aide d'une clé pour vis
six pans.
2. Dévisser le couvercle du compartiment de l'électronique du boîtier du transmetteur.
3. Retirer l'afficheur en tournant légèrement.
4. Tourner l'afficheur dans la position souhaitée : max. 8 ´ 45° dans toutes les directions.
5. Passer le câble spiralé dans l'espace du boîtier au-dessus du module électronique principal et
embrocher l'afficheur dans l'orientation souhaitée sur le boîtier de l'électronique jusqu'à ce qu'il
encliquette.
6. Revisser fermement le couvercle du compartiment de l'électronique sur le boîtier du
transmetteur.
7. Si disponible (c'est-à-dire pour les appareils avec agrément Ex poussières/DIP) : serrer
fermement la griffe de sécurité à l'aide d'une clé pour vis six pans (2,5 Nm).
max. 350°
8 mm
1
3 mm
Montage
A0013713
A0013905
