Glossaire

Serveur 1 U :
Les serveurs 1 U sont des serveurs très plats et pro-
fonds à haute performance, dont la hauteur (1 U =
44,54 mm la plus petite séparation en hauteur) corres-
pond à une unité hauteur. Les dimensions typiques
sont (L x P x H) 19" x 800 mm x 1 U.
Dans la règle générale, ces systèmes comprennent 2
CPU, plusieurs GB de RAM et des disques durs et ont
besoin de jusqu'à
100 m /h d'air de refroidissement à une température
3
max. de 32 °C.
Plan 19" :
Les faces des appareils installés dans une baie ser-
veur constituent le plan 19".
Serveur Blade :
Lorsqu'on dispose des systèmes Dual CPU verticale-
ment pour en autoriser jusqu'à 14 à accéder à un
backplane commun pour le traitement du signal et
l'alimentation électrique, on obtient ce qu'on appelle
un serveur Blade.
Les serveurs Blade peuvent « générer » jusqu'à
4,5 kW de puissance dissipée pour 7 U et 700 mm de
profondeur.
Principe de refroidissement « front to back » :
Les appareils installés dans les baies serveurs sont
dans la règle générale refroidis selon le principe « front
to back ».
Ce principe de refroidissement souffle de l'air froid
provenant d'une climatisation externe devant la face
avant de la baie serveur. L'air est reparti à travers la
baie à l'aide des ventilateurs installés dans cette
même baie. L'air est réchauffé puis évacué par l'arrière
de la baie.
Rittal Liquid Cooling Package
2

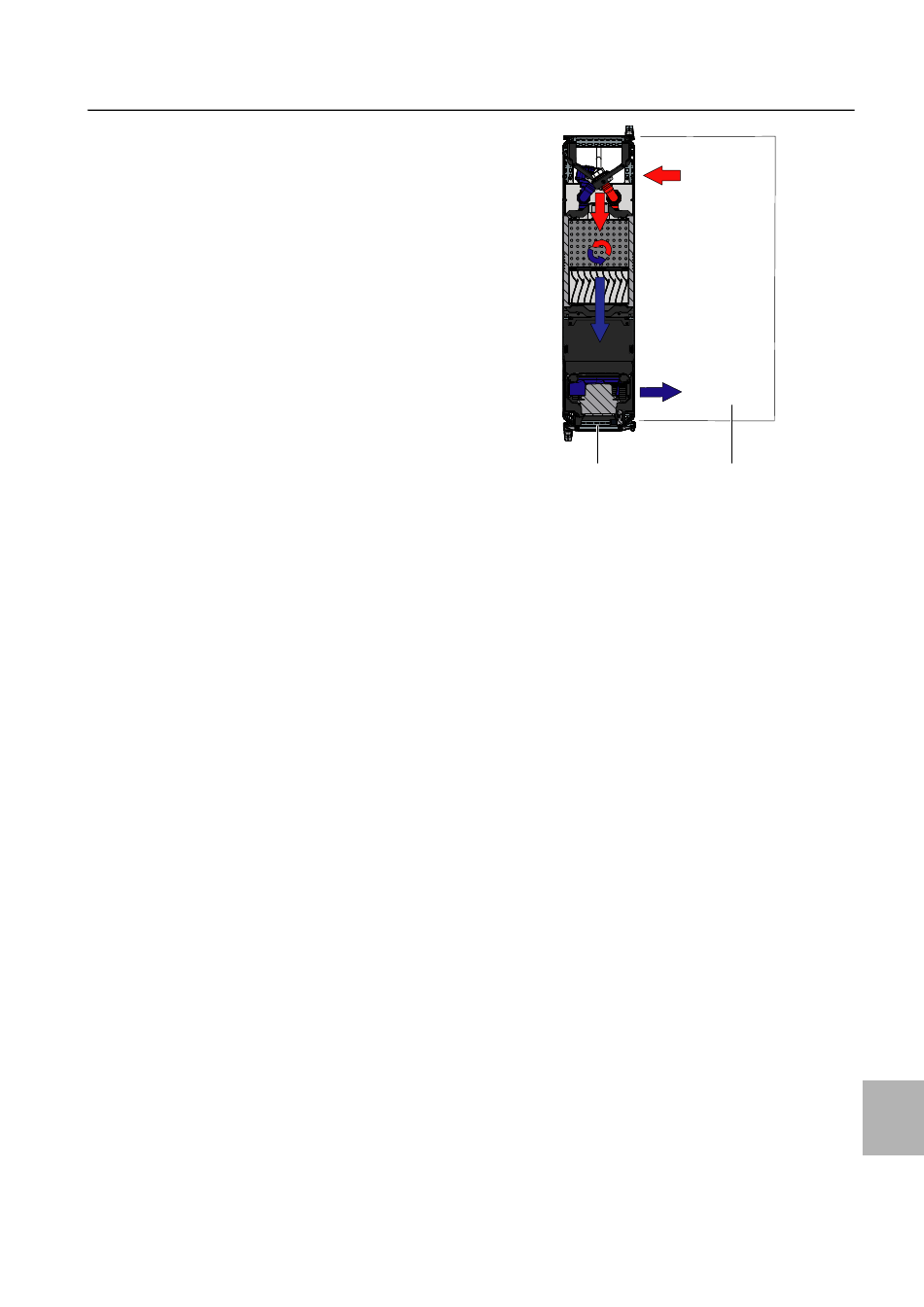

Fig. 79 : principe de refroidissement « front to back » avec
LCP Rack juxtaposé
Point chaud :
Point chaud définit la concentration d'énergie calori-
fique sur un espace très réduit.
Les points chauds génèrent en général des sur-
chauffes et peuvent de ce fait être à l'origine des dé-
faillances du système.
Switch :
Plusieurs serveurs communiquent entre eux sur un ré-
seau à travers ce que l'on appelle des switchs.
En raison des nombreuses entrées qui se trouvent à
l'avant de ces appareils, ces appareils sont souvent
dotés d'une circulation d'air latérale et non pas d'un
refroidissement « front to back ».
Hystérésis :
un avertissement ou une alarme sont immédiate-
ment émis lors du dépassement d'une valeur limite
supérieure vers le haut (SetPtHigh) ou du dépasse-
ment d'une valeur limite inférieure vers le bas (SetPt-
Low). Avec une hystérésis de X %, lors du dépasse-
ment d'une valeur limite supérieure vers le bas ou du
dépassement d'une valeur limite inférieure vers le
haut, un avertissement ou une alarme s'éteint seule-
ment pour une différence de x/100 de valeur limite à
valeur limite.
