2. Les liaisons doivent être protégées des effets de la
chaleur des tuyaux chauds et des sources de cha-
leur par une séparation physique.
3. Le brasage, le soudage et les joints mécaniques
dans les tuyaux de raccordement (par exemple,
dans les systèmes split) doivent être évacués avant
l'ouverture des raccords, afin d'assurer la circulation
du réfrigérant entre les parties de l'installation. Une
vanne de purge doit être fournie pour extraire l'air de
tout ou partie des tuyauteries qui n'est pas rempli
d'agent de refroidissement.
4. Les liaisons frigorifiques doivent être protégées ou
muni d'une enveloppe pour éviter tout dommage.
5. Les pièces de liaison flexibles (p. ex. conduites de
liaison entre les appareils à l'intérieur et à l'extérieur),
qui peuvent être déplacées lors des travaux habi-
tuels, doivent être protégées contre les dommages
mécaniques.
6. La distance maximale entre les supports des tuyaux
en cuivre est de 2 m.
Pose de la liaison frigorifique
1. La longueur équivalente de la ligne globale entre le
LCP DX et le condenseur ne doit pas dépasser un
maximum de 45 mètres. La longueur équivalente
des coudes et de vannes doit être ajoutée à la lon-
gueur effective de la tuyauterie pour le calcul de la
longueur équivalente.
0,25 m 0,5 m
1,90 m 2,10 m

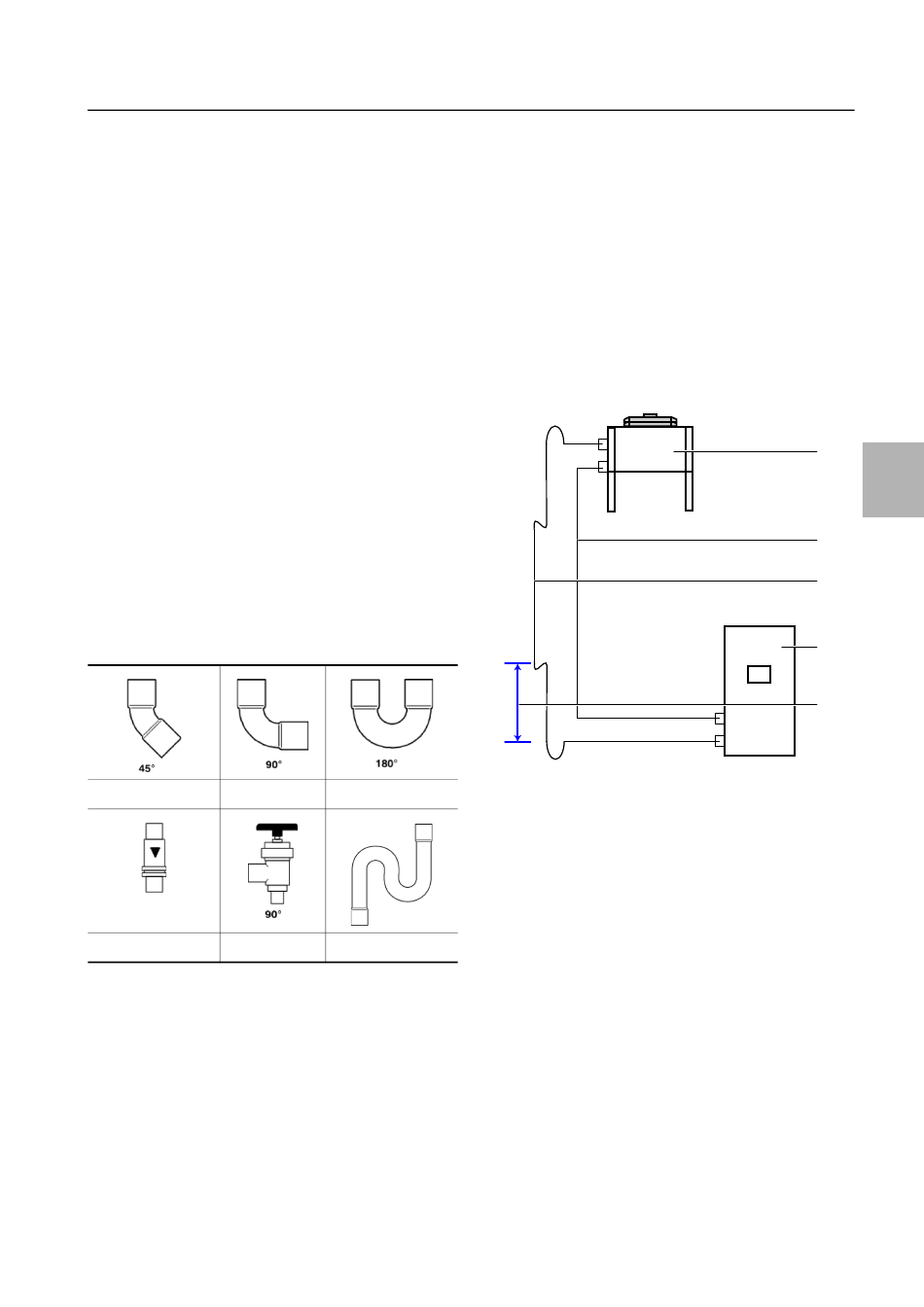

Tab. 5 : équivalence en m pour diamètre extérieur 12 mm
2. Le nombre de coudes devrait être réduit au mini-
mum nécessaire pour éviter les pertes de charge. Le
rayon de courbure devrait si possible être choisi le
plus grand possible là où les coudes sont indispen-
sables.
3. De manière générale, les liaisons frigorifiques entre
le LCP DX et du condenseur devraient suivre le che-
min le plus court. Des exceptions sont admises uni-
quement pour éviter des coudes inutiles.
Rittal Liquid Cooling Package
4. Si possible, ne pas poser les liaisons frigorifiques à
travers des locaux occupés comme des bureaux ou
des salles de réunion.
5. La liaison gazeuse doit être posée avec une pente
de 1 % en direction du flux du fluide frigorigène.
6. Une distance d'au moins 20 mm entre la ligne de
gaz et la ligne de liquide doit être respectée Si cela
n'est pas possible, les deux lignes doivent être
convenablement isolées.
7. Lors de la pose des lignes de réfrigérant, veiller à
l'absence de creux dans lesquels l'huile est suscep-
tible de s'accumuler ; installer des collecteurs
d'huile, si nécessaire.
8. Prévoyez un coude élévateur d'huile au moins tous
les 6 m de tuyauterie.
Fig. 21 :
0,75 m
Légende
1 Condenseur externe
2 Tuyauterie liquide
3 Conduite de gaz chaud
4 LCP DX
5 Espacement max 6 m
Exemple de calcul de la longueur totale
Le calcul de la longueur totale de la tuyauterie est expli-
3,0 m
qué à l'aide du schéma suivant.
6 Installation
coude élévateur d'huile
1
6
2
3
4
5
