- 1,50 m pour les modèles avec sortie arrière
- 0,80 m pour les modèles avec sortie verticale
POSITION DES TERMINAUX EN ZONE 2 ET ZONE 3
LÉGENDE
Fig. 13
A
Distance minimum de l'axe de l' o rifice des produits de combustion à tout ouvrant: 2 m
B
Distance minimum de l'axe de l' o rifice des produits de combustion à tout orifice d' e ntrée d'air de ventilation: 2 m
C
Hauteur minimum de l'axe de l' o rifice des produits de combustion par rapport au sol: 2 m
D
Hauteur minimum de l'axe de l' o rifice des produits de combustion par rapport à un rebord de toit (voir Fig. 13)
E
Distance minimum de l'axe de l' o rifice des produits de combustion à un mur avec fenêtre ou orifice d' e ntrée d'air de ventilation : 4 m
F
Distance minimum de l'axe de l' o rifice des produits de combustion à un mur sans ouverture : 1 m
G
Distance minimum de l'axe de l' o rifice des produits de combustion à un mur de clôture ou une haie: 3 m
5.2
INSTALLATION EN ZONE 1 (FRANCE)
L'installation en Zone1 correspond aux installations « classiques » expliquées à propos des normes européennes (CONDUIT DE
FUMEES (CHEMINEE OU CONDUIT ENTUBE) a pag. 7). Voir Fig. 2 pour une définition des composants de cheminée et pour
la différence entre le « Raccord des fumées » et le « Conduit de fumées ».
15
FRAME - QUASIMODO - MODO Airtight

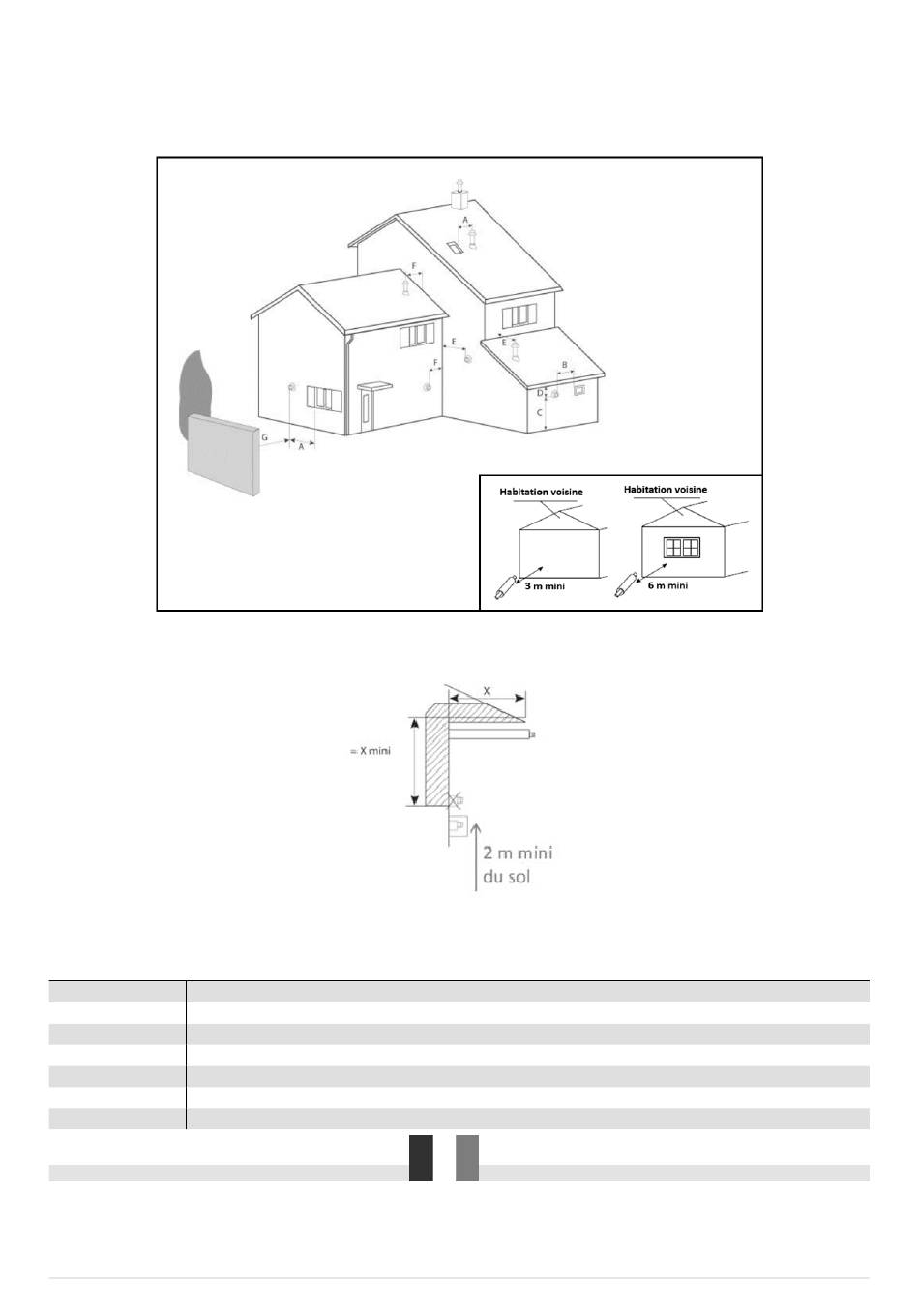

Fig. 12 - Position des terminaux
Fig. 13 - Rebord de toit
