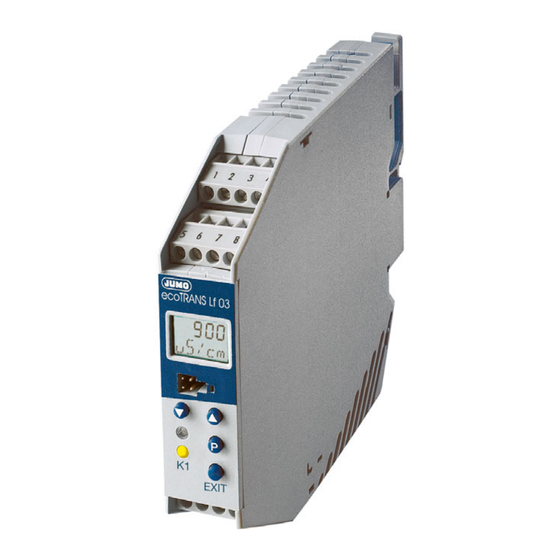

JUMO ecoTRANS Lf 03
Convertisseur de mesure / Détecteur de seuil pour
conductivité
Type 202732
Notice de mise en service
20273200T90Z002K000
V3.00/FR/00429234

Publicité

Table des Matières
loading

Manuels Connexes pour JUMO ecoTRANS Lf 03

Sommaire des Matières pour JUMO ecoTRANS Lf 03

  • Page 1 JUMO ecoTRANS Lf 03 Convertisseur de mesure / Détecteur de seuil pour conductivité Type 202732 Notice de mise en service 20273200T90Z002K000 V3.00/FR/00429234...

  • Page 3: Table Des Matières

    Sommaire Remarques ........5 Identification de l’exécution de l’appareil .
  • Page 4 Messages donnés par l’écran et les LED ... . 64 13.1 États de fonctionnement du JUMO ecoTrans Lf 03 ... . . 64 13.2 Dépassement inférieur .

  • Page 5: Remarques

    Aidez-nous à améliorer cette notice en nous faisant part de vos suggestions. Téléphone : 03 87 37 53 00 Télécopieur : 03 87 37 89 00 e-mail : info@jumo.net Service de soutien à la vente : (0,337 € TTC/min) 0892 700 733...

  • Page 6: Identification De L'exécution De L'appareil

    2.1 Identification du type (1) Type de base 202732 JUMO ecoTRANS Lf 03, Convertisseur de mesure à microprocesseur/ Détecteur de seuil pour conductivité (étendues de mesure à programmation libre) (2) Sortie I (conductivité / résistance) Sortie analogique de valeur réelle, programmation libre...

  • Page 7: Montage

    3 Montage °C ≤ 75 4 Raccordement électrique Aussi bien pour le choix du matériau des lignes, pour l’installation, pour la protection par fusibles que pour le raccordement électrique de l’appareil, il faut respecter la réglementation en vigueur. Le raccordement électrique doit être effectué exclusivement par du personnel qualifié.
  • Page 8 En cas de court-circuit externe dans la charge, pour empêcher un soudage des relais de sortie, le circuit de charge doit être pro- tégé par un fusible calibré au courant maximal du relais. La tension d’alimentation doit être amenée à l’appareil par un fusible de 125 mA, à...
  • Page 9 Brochage EXIT Sorties Brochage Symbole Sortie analogique − de valeur réelle Conductivité (séparée galvaniquement) Sortie analogique − de valeur réelle Température (séparée galvaniquement)
  • Page 10 Commun Relais À ouverture À fermeture Ö Sortie à collecteur ouvert 1 (séparée galvaniquement) Sortie à collecteur ouvert 2 (séparée galvaniquement) Entrées de Brochage Symbole mesure Cellule Électrode externe (cellules de mesure de mesure coaxiales) de conductivité Électrode interne (cellules de mesure coaxiales) Sonde Capteur de température...
  • Page 11 DC 20 á 30 V Consomma- tion ≤ 3 W Raccordement d’une cellule de mesure de conductivité Cellule de mesure de conductivité JUMO (types JUMO) ecoTRANS Lf 03 Tête à enficher Câble fixe Fiche mâle M12 Électrode blanc externe Électrode interne...

  • Page 12: Mise En Service

    5 Mise en service 5.1 Principes de la mesure de conductivité Principe de la mesure En principe, les cellules de mesure de conductivité par conduction sont constituées de deux plaques métalliques l’une en face de l’autre, qui sont plongées dans la solution de mesure. La tension de mesure appliquée et le courant de mesure qui en résulte permettent de déterminer la conductivité...

  • Page 13: Alimentation

    0 V ou de 0 mA. Les sorties binaires ou les relais sont au repos (inactifs). Au bout de 2 s environ, le JUMO ecoTRANS Lf 03 travaille conformé- ment à sa configuration.

  • Page 14: Régler Modifier Les Fonctions De L'appareil

    6 Régler Modifier les fonctions de l’appareil Le logiciel Setup ou les touches du JUMO ecoTRANS Lf 03 per- mettent d’effectuer des modifications. 6.1 Affichage de la valeur réelle L’affichage de la valeur réelle est effectué - soit en mode statique - soit en mode alternant Affichage standard (réglage standard)

  • Page 15: Commande

    6.2 Commande La commande de l’appareil s’effectue via des “niveaux”. L’accès à tous les niveaux (excepté le niveau Utilisateur) est protégé par des codes différents Le niveau Utilisateur (USER) permet de voir et de modifier tous les paramètres en fonction des droits d’utilisation (voir le niveau Déblocage).
  • Page 16 - Si le paramètre est débloqué pour l’édition, sa valeur clignote ; si le paramètre est bloqué, le message “LOCK” est affiché. - Pour modifier le paramètre, il faut le débloquer au niveau Déblo- cage (passer de “rEAd” à “Edit”). - Appuyer sur la touche UP ou DOWN permet d’augmenter ou de diminuer la valeur.

  • Page 17: Sélection Des Niveaux

    6.4 Sélection des niveaux affichage de la valeur réelle > 2 s EXIT niveau de sélection USER (niveau Utilisateur) Voir Chapitre 6.5 “Niveau Utilisateur (USER)”, page 18 ADMIN (niveau Administrateur) Voir Chapitre 6.6 “Niveau Administrateur (ADMIN)”, page 19 RIGHT (niveau Déblocage) Voir Chapitre 6.7 “Niveau Déblocage (RIGHT)”, page 20...

  • Page 18: Niveau Utilisateur (User)

    6.5 Niveau Utilisateur (USER)

  • Page 19: Niveau Administrateur (Admin)

    6.6 Niveau Administrateur (ADMIN) ADMIN CODE TEMP RANGE BIN.1 SENS BIN.2 UNIT.C FCT.1 CO.OUT WIRE FCT.2 DF.CON TE.OUT ALAR.1 OUT.CO DF.TEM ALAR.2 OUT.TE CELL.C HYS.1 SCL.CO CA.LVL UNIT.T HYS.2 SCL.TE FCT.TC T.ON1 SCH.CO CA.INT MAN.TE T.ON2 SCH.TE ALPHA T.OFF1 CAL.CO OFF.TE T.OFF2 REF.TE...

  • Page 20: Niveau Déblocage (Right)

    6.7 Niveau Déblocage (RIGHT) RIGHT CODE TEMP Edit RANGE BIN.1 Edit SENS Edit BIN.2 Edit UNIT.C FCT.1 Edit CO.OUT Edit WIRE Edit FCT.2 Edit DF.CON TE.OUT Read ALAR.1 Edit OUT.CO Edit DF.TEM Read Edit ALAR.2 Edit OUT.TE CELL.C Edit Read HYS.1 Edit SCL.CO...

  • Page 21: Niveau Calibrage (Calib)

    6.8 Niveau Calibrage (CALIB) CALIB CODE ALPHA CELL.C voir ci-dessous voir ci-dessous Voir le Chapitre 9 “Calibrage”, page 42. Voir Chapitre 9.4 “Calibrage du coefficient de température avec mesure de température automatique”, page 46 ou Chapitre “Calibrage coefficient température avec saisie manuelle de la température”, page 49. Voir Chapitre 9.6 “Calibrage de la constante de cellule relative”, page 51.

  • Page 22: Plages De Réglage

    7 Plages de réglage 0 à 1 µS jusqu’à 0 à 200 mS, suivant la constante de cellule Unité 0 = S/cm 1 = mho/cm Constante Plage de cellule 0 à 1,000 µS/cm 0 à 1,000 µmho/cm 0 à 2,00 µS/cm 0 à...
  • Page 23 Unité 2 = kΩ*cm 3 = MΩ*cm Const. de Plage cellule 1000 à 9999 kΩ*cm 1,00 à 99,99 MΩ*cm 500 à 9999 kΩ*cm 0,50 à 50,00 MΩ*cm 0,01 200 à 9999 kΩ*cm 0,20 à 20,00 MΩ*cm 50 à 2500 kΩ*cm 0,05 à...

  • Page 24: Paramètres Configurables

    8 Paramètres configurables...

  • Page 42: Calibrage

    9 Calibrage 9.1 Généralités Les constantes des cellules de mesure de conductivité se dis- persent d’un exemplaire à un autre et en plus elles varient égale- ment pendant le fonctionnement (à cause des dépôts de chaux ou de l’encrassement par exemple). Ainsi le signal de sortie de la cel- lule de mesure change.

  • Page 43: Mesures Dans L'eau Ultra-Pure

    (> 10 % env.) comme par ex. un capteur souillé à cause d'une mauvaise manipulation ou la CEM. Vous trouverez dans notre brochure, sur notre site inter- net sous www.jumo.de, d'autres informations concer- nant la mesure de l'eau ultra-pure. Veuillez entrer le mot-clé "FAS 614" .

  • Page 44: Activation Du Mode Calibrage

    9.2 Activation du mode Calibrage L’interface Setup et les entrées de mesure pour la conductivité et la température ne sont pas séparées galvaniquement. C’est pourquoi, dans les cas défa- vorables, des courants compensateurs peuvent cir- culer si l’interface pour PC est raccordée. Ces cou- rants compensateurs peuvent provoquer des dégâts sur les appareils impliqués.

  • Page 45: Sélection De La Procédure De Calibrage

    ou Chapitre 6.8 “Niveau Calibrage (CALIB)”, page 21 Le code de déblocage du mode calibrage est : démarrer le calibrage dans le logiciel Setup. 9.3 Sélection de la procédure de calibrage Calibrage du coefficient de température Valider la sélection avec suite au Chapitre 9.4 “Calibrage du coefficient de température avec mesure de température automatique”, page 46 Chapitre 9.5 “Calibrage du coefficient de température...

  • Page 46: Calibrage Du Coefficient De Température Avec Mesure De Température Automatique

    9.4 Calibrage du coefficient de température avec mesure de température automatique Remarque : pendant le calibrage, l’ordre des températures (température de réfé- rence et température de travail) est sans importance. Plonger la cellule de mesure de conductivité et le capteur de température dans le milieu de mesure. clignotant La température mesurée actuellement est affichée.
  • Page 47 - Lorsque le premier point de calibrage a été pris en compte, la ligne inférieure contient “NEXT”. Appuyer sur la touche Porter le milieu de mesure à la température de travail. - La ligne supérieure de l’écran LCD contient la température, la ligne inférieure la conductivité...
  • Page 48 Appuyer soit sur la touche (pendant plus de 2 s) pour enregis- trer la valeur, soit sur la touche “EXIT” pour la rejeter. - Ensuite l’appareil affiche la conductivité actuelle (la valeur réelle). Remarque : erreurs possibles : 2 points de calibrage identiques ou coefficient de température supérieur à...

  • Page 49: Calibrage Du Coefficient De Température Avec Saisie Manuelle De La Tem- Pérature

    9.5 Calibrage du coefficient de température avec saisie manuelle de la température Remarque : pendant le calibrage, l’ordre des températures (température de réfé- rence et température de travail) est sans importance. Plonger la cellule de mesure de conductivité et le capteur de température dans le milieu de mesure clignotant “WORK.T”...
  • Page 50 - Lorsque le premier point de calibrage a été pris en compte, la ligne inférieure contient “NEXT”. Appuyer sur la touche Porter le milieu de mesure à la température de travail. - La ligne inférieure de l’écran LCD contient la conductivité non compensée.

  • Page 51: Calibrage De La Constante De Cellule Relative

    Remarque : erreurs possibles : 2 points de calibrage identiques ou coefficient de température supérieur à 5,5% - L’appareil affiche l’erreur. La pression de la touche ou de la touche “EXIT” permet de sélectionner la procédure de calibrage. 9.6 Calibrage de la constante de cellule relative Généralités Chaque cellule de mesure de conductivité...
  • Page 52 Plonger la cellule de mesure de conductivité dans une solution de conductivité connue. env. 3 s - La conductivité non compensée de la solution de référence (valeur réelle) et “CAL.C” sont affichés en alternance. Dès que la valeur affichée est stable : appuyer sur la touche (pendant moins de 1 s).
  • Page 53 Remarque : erreurs possibles : la conductivité est nulle ou la constante de cel- lule relative est hors de la plage 20 à 500% < 20% conductivité = 0 > 500% L’appareil affiche l’erreur. La pression de la touche ou de la touche “EXIT” permet de sélectionner la procédure de calibrage (voir Chapitre 9.3 “Sélec- tion de la procédure de calibrage”, page 45).

  • Page 54: Sortie Analogique

    10 Sortie analogique La configuration des sorties analogiques a lieu au niveau Utilisateur (USER) ou au niveau Administrateur (ADMIN) dans CO.OUT (sortie Conductivité) et TE.OUT (sortie Température), voir Chapitre 6.5 “Niveau Utilisateur (USER)”, page 18. 10.1 Comportement pendant le calibrage On peut choisir ici entre “direct”...

  • Page 55: Signal De Sortie En Cas D'erreur

    Lorsque l’on sort des plages de compensation sui- vantes, la sortie analogique Conductivité tout comme la sortie analogique Température prennent les états d’erreur configurés : USP : 0 à 100°C ASTM : 0 à 100°C eaux naturelles : 0 à 36°C 10.3 Signal de sortie en cas d’erreur En cas d’erreur, selon la configuration, le signal de sortie prendre les états “LOW”...

  • Page 56: Comportement Du Signal De Sortie En Cas De Sortie De La Plage De L'échelle

    10 à 2 V 1,8 V 10.5 Mode manuel de la sortie analogique Pour effectuer des tests ou la mise en service, le JUMO ecoTRANS Lf 03 délivre un signal constant, voir également Chapitre 11.2 “Mode manuel des sorties à relais”, page 57.

  • Page 57: Sortie À Relais / Collecteur Ouvert

    11 Sortie à relais / Collecteur ouvert 11.1 Comportement du relais Suivant le réglage, le JUMO ecoTRANS Lf 03 surveille une valeur limite comme un seuil d’alarme (LK), avec un seuil MAX ou un seuil MIN. L’hystérésis est asymétrique par rapport à la valeur limite.
  • Page 58 La sortie correspondante se trouve en mode manuel. La sortie correspondante ne se trouve pas en mode manuel. ère position sortie analogique Conductivité position sortie analogique Température position sortie binaire 1 position sortie binaire 2 (si présente) Dans l’exemple ci-dessus, la sortie analogique de température est en mode manuel –...

  • Page 59: Comportement Du Relais Pendant Le Calibrage

    11.3 Comportement du relais pendant le calibrage Le paramètre USER / BIN.1 (ou BIN.2) / CAL.1 (ou CAL.2) permet de régler le comportement du relais sur : relais inactif relais actif relais inchangé (pendant le calibrage, le relais conserve l’état qu’il avait avant le début du processus de calibrage).

  • Page 60: Identification D'erreur

    Fonction Conductivité Température Under- Over- Under- Over- range range range range Seuil d’alarme Conductivité sans compensation de température Seuil d’alarme Conductivité ave compensation de température Seuil d’alarme Tempéraure Timer de calibrage écoulé Sortie défaut 11.6 Identification d’erreur La sortie relais devient active en présence des erreurs suivantes : Seuil d’alarme lorsque la compensation de température n’est pas active - Underrange Conductivité...
  • Page 61 Timer de calibrage - dépassement du temps Lorsque l’on sort des plages de compensation sui- vantes, le seuil d’alarme Conductivité tout comme le seuil d’alarme Température prennent les états d’erreur configurés : USP : 0 à 100°C ASTM : 0 à 100°C eaux pures : 0 à...

  • Page 62: Contact Usp (Pour Eau Ultra-Pure)

    USP<645>. Pour une température donnée, si la conductivité de l’eau est supé- rieure à celle donnée dans le tableau USP, le contact USP du JUMO ecoTRANS Lf 03 commute. Les valeurs limites sont définies par pas ; par ex. à 8 °C, on utilise la valeur pour 5 °C.

  • Page 63: Préalarme Usp

    Si la conductivité fixée pour la température est dépassée, le contact configuré commute. 12.1 Préalarme USP La pré-alarme USP commute avant que la qualité de l’eau n’atteigne la valeur limite réglée. Le paramètre USER / BIN.1 / S.USP1 (0 à 100) permet de régler l’écart qui doit être respecté...

  • Page 64: Messages Donnés Par L'écran Et Les Led

    13 Messages donnés par l’écran et les LED 13.1 États de fonctionnement du JUMO ecoTrans Lf 03 Deux LEDs indiquent les états de fonctionnement État de l’appareil LED rouge (en haut) LED jaune (en bas) Mode normal éteinte allumée si LK1 actif...

  • Page 65: Court-Circuit

    13.5 Court-circuit 13.6 Initialisation de paramètres dépendants Après la modification d’un paramètre, d’autres paramètres dépen- dants ont été modifiés automatiquement. Vérifiez tous les paramètres dépendants ! 13.7 Timer de calibrage écoulé Selon une directive (par ex. du fabricant de l’installation), il faut cali- brer la constante de cellule et / ou le coefficient de température.

  • Page 66: Commande Par L'interface Setup

    – Windows 2000 ® – Windows XP ® – Windows NT 4.0 ou sup. JUMO ecoTRANS Lf 03 câble d’interface PC EXIT logiciel Setup pour PC JUMO multilingue D / GB / F Attention : l’interface Setup et les entrées de mesure pour la conductivité et la température ne sont pas séparées galvaniquement.

  • Page 67: Commande Avec Le Logiciel Setup

    Un double-clic sur le texte appelle la fenêtre d’édition correspondante. Linéarisation spécifique au client pour la sonde de température Un tableau de 30 paires de valeurs permet d’adapter n’importe quelle sonde de température à l’entrée de température du JUMO ecoTRANS Lf 03.

  • Page 68: Caractéristiques Techniques

    15 Caractéristiques techniques Entrée Conductivité Cellules de mesure de conductivité par conduction avec constantes de cellule 0,01 ; 0,1 ; 1,0 ; 3,0 ; 10,0 (principe à 2 électrodes). Il est possible d’ajuster la constante de cellule sur la plage de 20 à...
  • Page 69 - Sonde à résistance Pt 100 ou Pt 1000 Étendue de mesure : −10 à +250 °C - NTC 2K Étendue de mesure : 0 à +150 °C Résistance : 2 kΩ à 25 °C Il faut une résistance parallèle de 8,2 kΩ ! - NTC 2K25 Étendue de mesure : 0 à...
  • Page 70 Sortie à relais Contact à inverseur Pouvoir de coupure : 8 A, 250 V AC pour charge ohmique 24 V DC pour charge ohmique Courant de commutation max. : 8 A Durée de vie des contacts : > 100 000 commutations à charge nominale Sortie à...
  • Page 71 Température de stockage admissible −25 à +75 °C Résistance climatique Humidité relative ≤ 93% sans condensation Indice de protection (suivant EN 60 529) IP 20 Sécurité électrique Suivant EN 61 010 Lignes de fuite aériennes et superficielles pour - Catégorie de surtension II - Degré...

  • Page 72: Environnement / Recyclage

    16 Environnement / Recyclage Il est possible de retourner les appareils défectueux chez JUMO pour un traitement des déchets conforme à la protection de l’environnement.

  • Page 74: China Rohs

    17 China RoHS...
  • Page 76 JUMO GmbH & Co. KG Adresse : Moritz-Juchheim-Straße 1 36039 Fulda, Allemagne Adresse de livraison : Mackenrodtstraße 14 36039 Fulda, Allemagne Adresse postale : 36035 Fulda, Allemagne Téléphone : +49 661 6003-0 Télécopieur : +49 661 6003-607 E-Mail : mail@jumo.net Internet : www.jumo.net...
