Montage du contacteur de
vanne

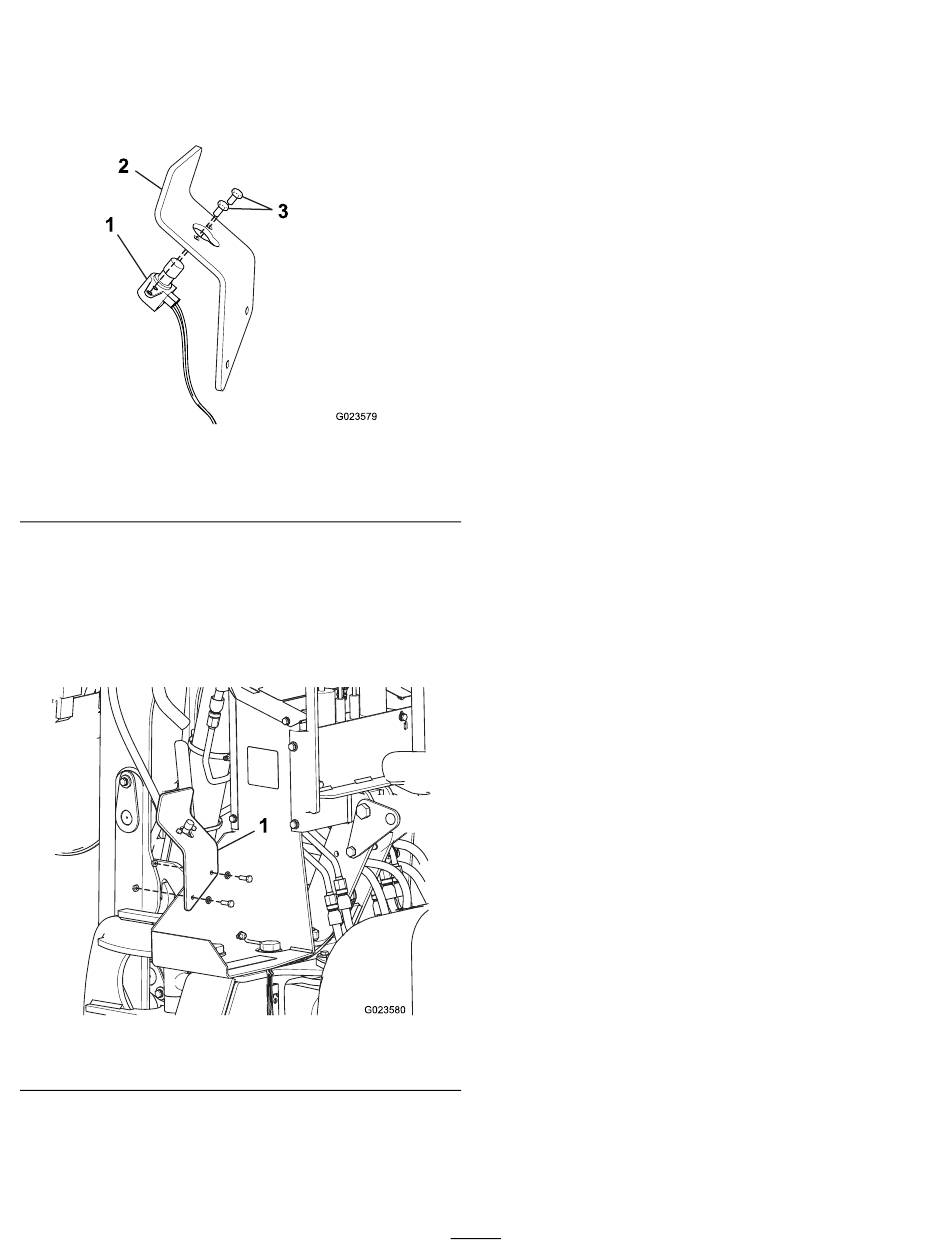

1. Montez le contacteur de vanne sur son support au
moyen de 2 boulons (1/4 x 1/2 po), comme montré
à la Figure 10.
1. Contacteur de vanne
2. Support de contacteur
2. Fixez le support de contacteur au cadre de la pelle
rétrocaveuse, sur la gauche du panneau de commande,
au moyen de 2 boulons (5/15 x 1 po), 2 rondelles et
2 écrous (5/16 po).
Important: Veillez à ne pas pincer les fils du
contacteur entre le cadre et le support.
1. Support de contacteur
3. Acheminez les fils du contacteur derrière et sous
la pelle rétrocaveuse, le long du côté du groupe de
déplacement, dans le compartiment moteur avec le
faisceau de câblage, et vers le haut, dans la console de
Figure 10
3. Boulon (1/4 x 1/2 po)
Figure 11
commande du groupe de déplacement, comme montré
à la Figure 12 et la Figure 13.
