Montage Des Flexibles Hydrauliques - Toro RT600 Instructions De Montage

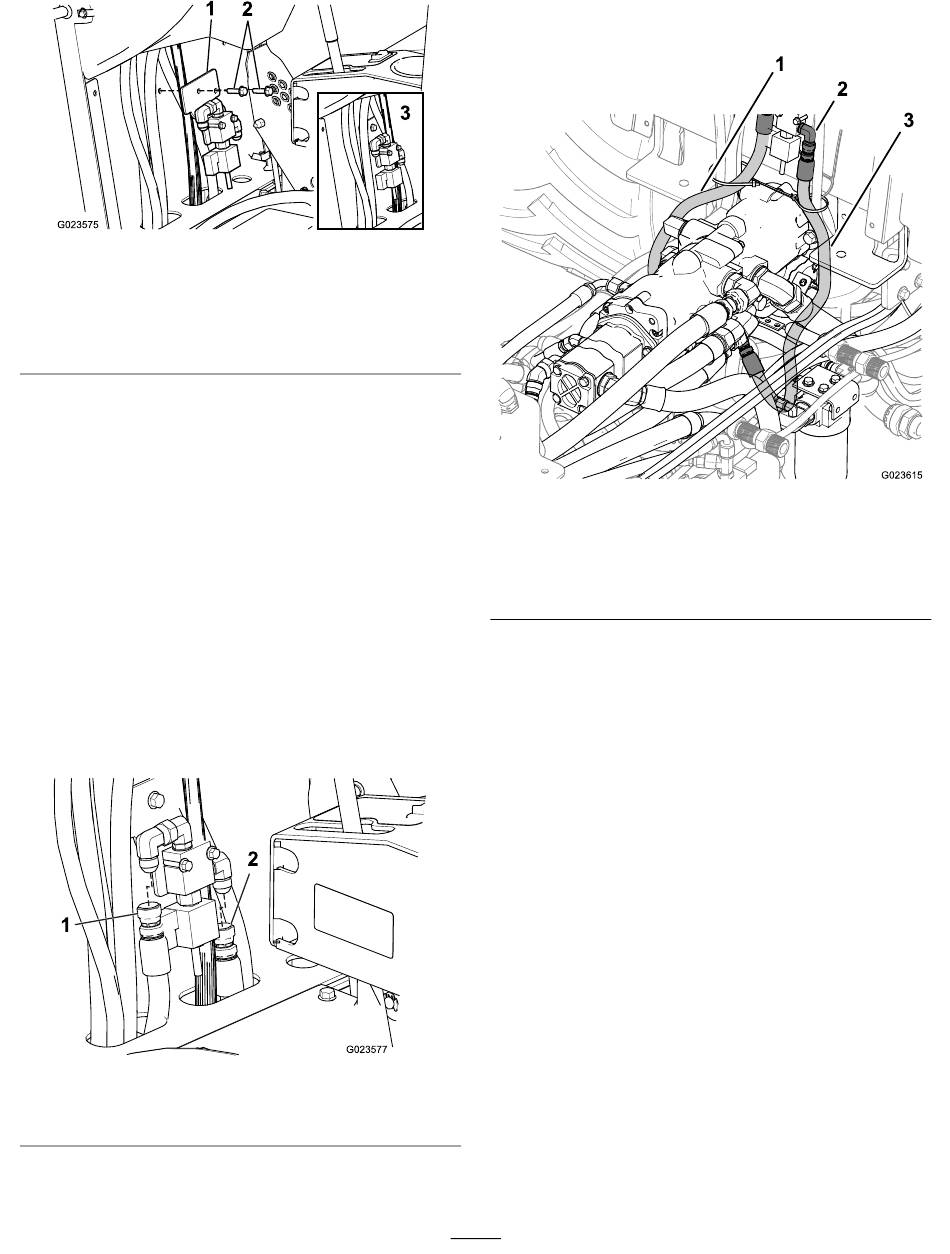

1. Support de vanne
2. Boulon à embase (M8 x
1-1/4 po)
Montage des flexibles
hydrauliques
1. Placez un grand bac de vidange sous le centre de la
machine pour récupérer le liquide hydraulique vidangé
durant cette procédure.
2. Déposez le panneau d'accès du plancher et la pédale;
voir les instructions dans le Manuel de l'utilisateur du
groupe de déplacement RT600.
3. Vissez les flexibles hydrauliques dans les ouvertures
dans le plancher, sous la vanne (Figure 6), un de
chaque côté du collecteur hydraulique principal sous
le plancher.
4. Branchez les extrémités des flexibles sur les extrémités
ouvertes des raccords à 90 degrés sur la vanne (Figure
6).
1. Flexible hydraulique
gauche
5. Acheminez le flexible gauche en travers des autres
flexibles sous la machine et jusqu'à l'obturateur gauche
Figure 5
3. Installation derrière les
flexibles verticaux et les
câbles
Figure 6
2. Flexible hydraulique droit
au bas du collecteur hydraulique principal (Figure 7 et
Figure 8).
1. Flexible hydraulique
gauche
2. Vanne
3
Figure 7
Vue de droite
3. Flexible hydraulique droit
