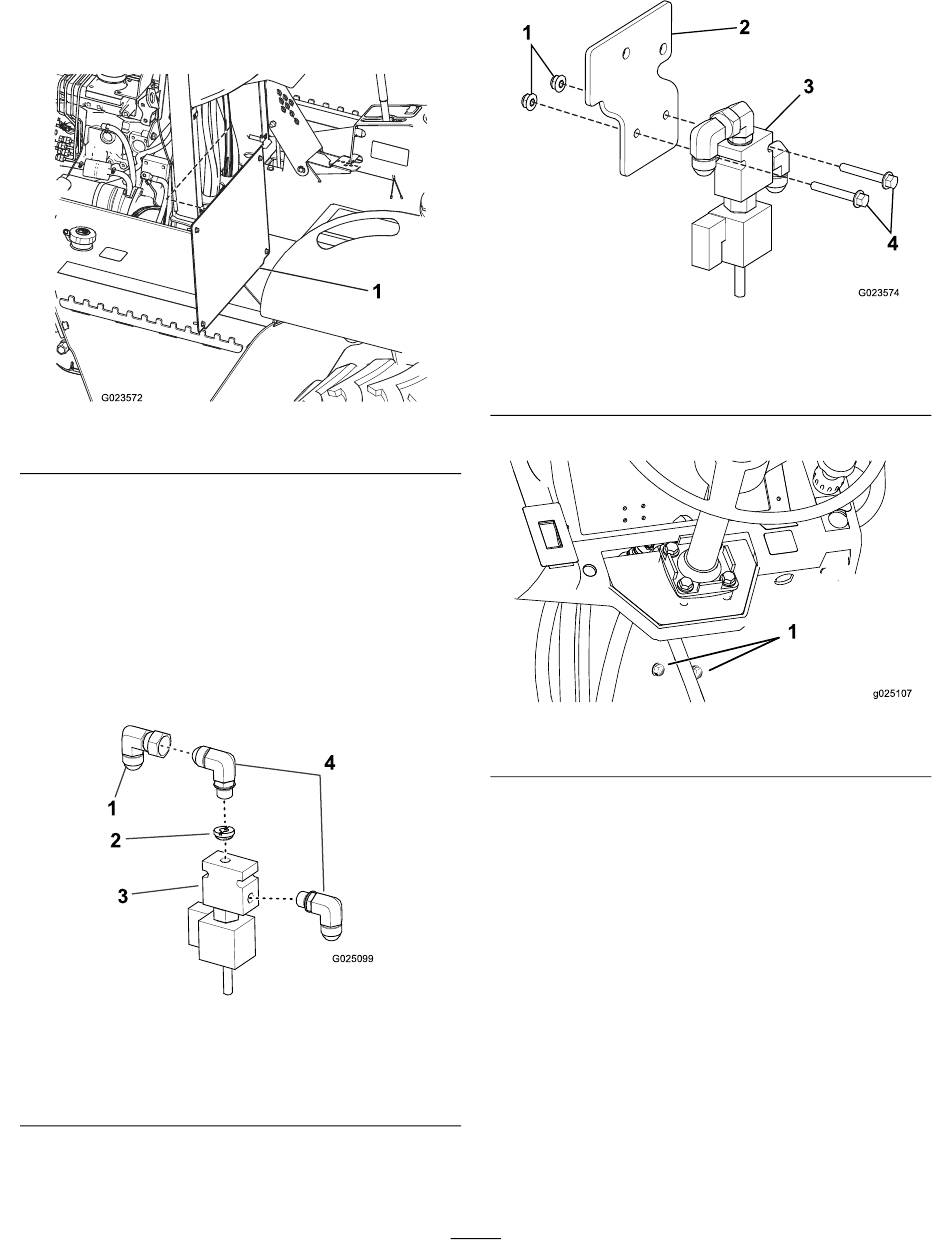

5. Desserrez les 4 boulons qui fixent le panneau d'accès
devant le siège du groupe de déplacement, et déposez
le panneau (Figure 1).
1. Panneau d'accès
6. Posez l'orifice sur la vanne comme montré à la Figure 2
et serrez-le à la main.
7. Montez un raccord coudé à 90 degrés sur le côté de la
vanne en orientant le côté ouvert vers le bas (Figure 2).
8. Montez un raccord coudé à 90 degrés sur le haut de la
vanne en orientant le côté ouvert vers la gauche (Figure
2).
9. Montez un raccord hydraulique à 90 degrés sur le
raccord coudé à 90 degrés supérieur, en orientant le
côté ouvert vers le bas (Figure 2).
1
2
3
1. Raccord hydraulique à
90 degrés
2. Orifice
10. Fixez la vanne sur son support au moyen de 2 boulons
à embase (1/4 x 1-3/4 po) et de 2 écrous à embase
(1/4 po) (Figure 3).
Figure 1
4
G025099
Figure 2
3. Vanne
4. Raccord coudé à
90 degrés
1. Écrou à embase (1/4 po)
2. Support de vanne
11. Retirez les fixations existantes et mettez-les de côté.
1. Élément existant
12. Fixez le support de vanne au cadre de la machine,
derrière les flexibles verticaux, au moyen de 2 boulons
à embase (M8 x 1-1/4 po) et des écrous retirés
précédemment, comme montré à la Figure 5.
2
Figure 3
3. Vanne
4. Boulon à embase (1/4 x
1-3/4 po)
1
Figure 4
g025107
