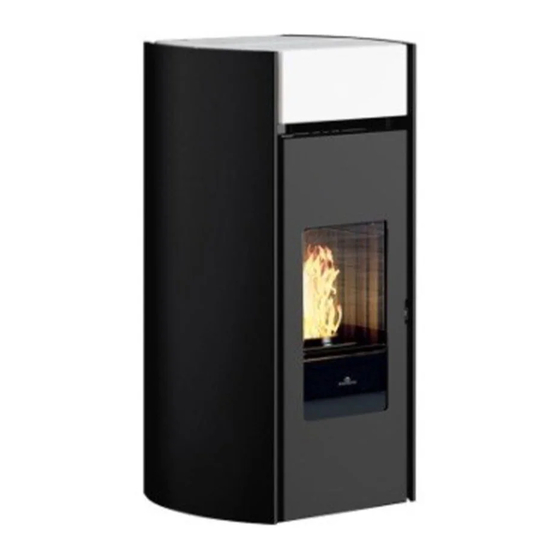

- Page 1 MYRNA MYRNA Q POÊLE À PELLETS MYRNA MYRNA Q Installation, usage et maintenance pag.
- Page 2 Édition originale en langue italienne EDILKAMIN S.p.a. ayant son siège social Via P . Moscati 8 - 20154 Milano - Code fiscal et N° TVA 00192220192 Déclare sous sa propre responsabilité que : le poêle à granulés ci-dessous est conforme à la réglementation UE 305/2011 et à...
-
Page 3: Destinataires De Cette Notice
à votre revendeur ou téléchargez-le depuis l’espace • la déclaration de conformité que l’installateur vous a téléchargement du site www.edilkamin.com remise Destinataires de cette notice Les conditions de garantie sont indiquées dans le certificat Cette notice s’adresse :... -
Page 4: Consignes De Sécurité
SUR LE PRODUIT. NE PAS POSITIONNER DE au certificat de garantie inclus dans le produit : à SÉCHOIRS À DES DISTANCES INFÉRIEURES noter notamment qu’Edilkamin et le revendeur ne AUX DISTANCES DE SÉCURITÉ. Tenir toute forme sauraient être tenus responsables de dommages de liquide inflammable à... -
Page 5: Dimensions
DIMENSIONS Dimensions (cm) MYRNA 14,5 Sortie des fumées Ø 8 cm 54,5 Ø 4 cm prise air MYRNA Q 27,3 27,3 Sortie des fumées Ø 4 cm Ø 8 cm prise air 54,5 UTILISATEUR/INSTALLATEUR... -
Page 6: Données Techniques
Puissance absorbée en veille Puissance absorbée à l’allumage 365 W Fréquence radiocommande (fournie) 2,4 GHz Protection Fusibile 4 AT, 250 Vac 5x20 EDILKAMIN s.p.a. se réserve le droit de modifier les produits sans aucun préavis en vue de les améliorer. UTILISATEUR/INSTALLATEUR... -
Page 7: Préparation Et Déballage
DÉBALLAGE PRÉPARATION ET DÉBALLAGE Les matériaux qui composent l’emballage ne sont Les matériaux qui composent l’emballage ne sont ni toxiques ni nocifs et ne requièrent donc aucune ni toxiques ni nocifs et ne requièrent donc aucune procédure d’élimination particulière. procédure d’élimination particulière. Le stockage, l’élimination ou, éventuellement, le Le stockage, l’élimination ou, éventuellement, le recyclage sont à... - Page 8 DÉBALLAGE NE PAS ESSAYER DE RETIRER LE PRODUIT SUR LA PALETTE AVANT D’AVOIR ENLEVE’ OUVERT LA PORTE, ENLEVé LA PARTIE METALLIQUE ET LES FLANCS ET DÉVISSÉ LES VIS QUI LE FIXENT À LA PALETTE. 1) Enlever le flanc 2) Ouvrir la porte 3) Enlever la partie métallique A 4) Dévisser le 4 vis V de fixage LES DESSINS SONT FOURNIS À...
-
Page 9: Revêtement
REVÊTEMENT EMBALLAGE - C1: céramique dessous devant - C2: céramique couvercle pellet - F: céramique pour le devant LES DESSINS SONT FOURNIS À TITRE INDICATIF, ILS SONT UTILES POUR LE MONTAGE MAIS NE SE RÉFÈRENT PAS TOUJOURS AU MODÈLE SPÉCIFIQUE. INSTALLATEUR... -
Page 10: Montage Céramique Dessous Devant C1
REVÊTEMENT MONTAGE CÉRAMIQUE DESSOUS DEVANT C1 1) Enlever la partie en metal (A) 2) visser la vis (V) sans fixer Inserer la céramique avec la vis et fixer la vis. LES DESSINS SONT FOURNIS À TITRE INDICATIF, ILS SONT UTILES POUR LE MONTAGE MAIS NE SE RÉFÈRENT PAS TOUJOURS AU MODÈLE SPÉCIFIQUE. -
Page 11: Montage Céramique Devant (F)
REVÊTEMENT MONTAGE CÉRAMIQUE COUBVERCLE (V1) PELLET (V2) Approcher la céramique(C2) au couvercle et la fixer (C2) avec les vis (V1) . (V1) (V1) vue du poêle de l’arrière ATTENTION Metrre la céramique bien sur le derrière comme dans le dessin dessous vue du poêle de l’arrière MONTAGE CÉRAMIQUE DEVANT (F) Appuyer sur la partie en metal A, la... - Page 12 REVÊTEMENT Le résultat est montré ci dessous INSTALLATEUR...
-
Page 13: Avant-Propos Sur L'installation
éteindre le produit. la même pièce ou zone d’installation du produit Contacter le Centre d’Assistance Technique agréé peut provoquer des problèmes de tirage. Edilkamin. • En Italie, contrôler les compatibilités conformément aux normes UNI 10683 et UNI 7129 en présence de produits à... -
Page 14: Système Cheminée
INSTALLATION SYSTÈME CHEMINÉE SYSTÈME CHEMINÉE LE CONDUIT DE FUMÉE LE CONDUIT DE FUMÉE : Outre les prescriptions générales valables pour le ( ( Conduit de cheminée, conduit de fumée Conduit de cheminée, conduit de fumée conduit de cheminée et le conduit de fumée, le conduit et cheminée et cheminée) ) de fumée : :... -
Page 15: Prise D'air Extérieure
INSTALLATION PRISE D’AIR EXTÉRIEURE Nous conseillons généralement deux modalités alternatives de garantir l’afflux d’air nécessaire pour la combustion. Prise d’air indirecte Prévoir au sol une prise d’air d’une surface utile (sans les grilles ou d’autres dispositifs de protection) d’au moins 80 cm² (diamètre 10 cm). Nous conseillons, afin d’éviter les courants d’air, de prévoir la prise d’air à... - Page 16 L’installation électrique doit être aux normes. Vérifier notamment l’efficacité du circuit de mise à la terre. Un circuit de mise à la terre inefficace provoque un dysfonctionnement dont la société Edilkamin ne sau- rait être tenue responsable. interrupteur La ligne d’alimentation doit avoir une section adaptée à...
-
Page 17: Phases Pour Le Premier Allumage
INSTRUCTIONS D’UTILISATION PHASES POUR LE PREMIER ALLUMAGE INTRODUCTION DES GRANULÉS DANS LE • S’assurer d’avoir lu et compris le contenu de ce RÉSERVOIR manuel. Ouvri le couvercle et charger le granulé • Débarrasser le produit de tout composant inflam- mable (manuels, étiquettes, etc.). Enlever notam- ment les éventuelles étiquettes sur la vitre. -
Page 18: Modes De Fonctionnement
INSTRUCTIONS D’UTILISATION MODES DE FONCTIONNEMENT Le produit est également doté des fonctions supplémentaires suivantes. Mode Grandeurs configurables Fonction Modes d’acti- Description MANUEL • Niveau de puissance vation • Niveau de ventilation (les ventilateurs, si plusieurs sont Stand-By automatique Le produit s’éteint présents, sont réglables sépa- Prog.chrono lorsque la tempé-... - Page 19 En alternative, le produit peut être géré comme suit DE SÉRIE • RADIOCOMMANDE Bluetooth : utile pour Avec l’achat d’une option supplémentaire toutes les fonctions, à proximité du produit Edilkamin : • COMMANDES VOCALES : Alexa ou • APP The Mind : utile pour toutes les Google Home fonctionnalités à...
-
Page 20: Branchements Des Thermostats/Sondes En Option
BRANCHEMENTS DES THERMOSTATS/SONDES EN OPTION BRANCHEMENTS ÉLECTRIQUES EN OPTION REMARQUE : Les branchements doivent être effectués par un Un domino à basse tension dédié est présent sur le pro- personnel qualifié, avec le courant coupé. duit (accessible en retirant le revêtement, avec le cou- rant électrique coupé... - Page 21 Les piles de la radiocommande durent un an en cas d’utilisation normale. Cette durée est indicative. Ni Edilkamin ni le revendeur ne pourront considérer l’usure de la pile comme un défaut du produit. RELAX...
- Page 22 INSTRUCTIONS D’UTILISATION : RADIOCOMMANDE Température ambiante relevée Température ambiante souhaitée Communication Bluetooth présente entre le produit et la carte. En l’absence de communication, le symbole disparaît. Allumé uniquement si les piles sont déchargées. Symbole de maintenance nécessaire. Apparaît après un certain nombre d’heures de fonctionnement. Sur certains modèles, le symbole peut être lié...
- Page 23 INSTRUCTIONS D’UTILISATION : RADIOCOMMANDE Affichage de l’état du ou des ventilateurs. Si le produit n’est pas encore chaud, aucun symbole n’est affiché. VENTILATEUR ÉTEINT : VITESSE 1 VITESSE 2 VITESSE 3 VITESSE 4 VITESSE 5 AUTOMATIQUE Indique que le produit s’est éteint car il a atteint Barre inférieure pour l’objectif avec le mode veille activé.
-
Page 24: Allumage Et Extinction
INSTRUCTIONS D’UTILISATION ALLUMAGE ET EXTINCTION L’allumage et l’extinction demandent quelques minutes, au cours desquelles la flamme doit apparaître ou s’éteindre. Laisser faire sans intervenir. La touche ON/OFF permet de lancer manuellement la phase d’allumage ou d’extinction. Pendant l’allumage, le panneau d’affichage affiche l’état (NETTOYAGE, ALLUMAGE, etc.) Lors de l’extinction, le panneau d’affichage «... - Page 25 INSTRUCTIONS D’UTILISATION Configuration AUTOMATIQUE et AUTOMATIQUE MANUEL MANUELLE Appuyer sur la touche AUTO/MAN pour passer du mode manuel au mode automatique et vice-versa. En AUTOMATIQUE : Modifier la température souhaitée à l’aide des touches Paramétrage de la température ambiante « + » et « - ». (lue par radiocommande, qui doit être dans le local Exemple : on appuie sur une touche et le...
-
Page 26: Réglage De La Ventilation
INSTRUCTIONS D’UTILISATION - RÉGLAGE DE LA VENTILATION Le paramétrage est possible avec le produit en marche ou à l’arrêt. Si le rétroéclairage est éteint, appuyer sur n’importe quelle touche pour l’activer. En appuyant ensuite sur la touche SET clignote et l'indication du numéro de ventilateur en cours de modification (F1) apparaît à... - Page 27 INSTRUCTIONS D’UTILISATION Appuyer sur la touche pour confirmer et passer au ventilateur suivant (Fan 2), si présent. Appuyer sur la touche pour modifier la vitesse du ventilateur. Confirmer le paramétrage à l’aide de la touche pour passer au ventilateur suivant, si présent, ou quitter le paramétrage du ventilateur.
-
Page 28: Avec Sonde D'ambiance En Option
INSTRUCTIONS D’UTILISATION AVEC SONDE D’AMBIANCE EN OPTION SET T° AMBIANTE ZONES 2 ET 3 CANALISÉES Le paramétrage est possible uniquement pour les poêles à air canalisés. Si une ou deux sondes d’ambiance en option ont été raccordées et activées, il est possible de paramétrer le set t°... - Page 29 INSTRUCTIONS D’UTILISATION - FONCTION RELAX Fonctionnement par convection naturelle (sans ventilation) avec limitation automatique puissance. Fonction activable dans tous les modes : automatique, manuel ou prog.chrono. Appuyer de façon prolongée sur la touche pour activer la fonction Relax. L’activation sur le panneau d’affichage est indiquée par la flèche correspondant à...
- Page 30 INSTRUCTIONS D’UTILISATION - FONCTION EASY TIMER (extinction et allumage retardé) Cette fonction permet l’extinction/allumage du produit au bout d’un certain nombre d’heures programmables à compter de l’activation de la fonction. Cette fonction est utile par exemple pour éteindre/ allumer le produit au bout de quelques heures après être parti se coucher (maximum 12 heures plus tard).
- Page 31 INSTRUCTIONS D’UTILISATION PROG.CHRONO Après avoir paramétré les horaires, les températures ou la puissance dans le MENU du PROG.CHRONO, si le produit se trouve en mode automatique, le Prog.Chrono travaille avec la température ambiante, dans le cas contraire avec la puissance. Appuyer sur la touche pour passer de Prog.
- Page 32 INSTRUCTIONS D’UTILISATION - MENU Appuyer sur la touche pour faire apparaître la première rubrique du Menu. Parcourir les rubriques du menu avec les touches et entrer dans la rubrique avec la touche REMARQUE L’ordre des rubriques pourrait varier en fonction des Les rubriques du menu sont, dans l’ordre : versions.
- Page 33 INSTRUCTIONS D’UTILISATION STAND-BY Lorsque la fonction Stand-by (Veille) est activée, en mode automatique et prog.chrono, le produit s’éteint une fois que la température souhaitée a été atteinte et se rallume lorsque la température ambiante descend en dessous de celle souhaitée. Lorsque la fonction Stand-by est désactivée, le produit, après avoir atteint la température souhaitée, module jusqu’à...
- Page 34 INSTRUCTIONS D’UTILISATION CHARGE PELLET Permet de charger le pellet après le vidage complet du réservoir de pellet. Fonction utile pour le technicien lors du premier allumage. Disponible uniquement dans l’état OFF. En cas de tentative d’activation dans des états autres, l’accès à la fonction n’est pas autorisé.
- Page 35 INSTRUCTIONS D’UTILISATION Sélectionner le jour de la semaine en faisant défiler à l’aide des touches (la programmation du jour en question s’affiche simultanément) et confirmer avec la touche Le curseur (rectangulaire) se place sur 00:00. BOUTON OK SAUVER L’heure en haut à droite indique le début de la plage horaire.
- Page 36 INSTRUCTIONS D’UTILISATION Avec les touches il est possible de modifier les niveaux de température (OFF – T1 et T2) ou de puissance (OFF – P1 et P5). Une fois arrivé à 23:30, il faut revenir en arrière. Si le déplacement est effectué en maintenant enfoncée la touche pendant plus de 2”, le niveau précédent est copié...
-
Page 37: Remarques
INSTRUCTIONS D’UTILISATION Le jour de la semaine copié clignote et il est possible de passer à un autre jour avec Pour confirmer, appuyer sur la touche Appuyer brièvement sur la touche permet de quitter la programmation, mais cette action n’active pas le programme. Pour l’activer, il faut de nouveau appuyer brièvement sur la touche de la page principale. - Page 38 INSTRUCTIONS D’UTILISATION TEMP. PROG.CHRONO (T1-T2) Paramétrage température pour le prog.chrono T1 – T2 Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et entrer dans la rubrique avec la touche Après avoir accédé...
- Page 39 INSTRUCTIONS D’UTILISATION DATE-HEURE Permet de régler la date et l’heure. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et entrer dans la rubrique avec la touche Après avoir accédé...
- Page 40 INSTRUCTIONS D’UTILISATION LANGUE Permet de choisir la langue de communication. Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et entrer dans la rubrique avec la touche Après avoir accédé...
-
Page 41: Panneau D'affichage
INSTRUCTIONS D’UTILISATION PANNEAU D'AFFICHAGE Il permet de modifier la luminosité du panneau d’affichage et un signal sonore à la pression de touches LUMINOSITÉ ON Indique le pourcentage de rétroéclairage du pan- neau d’affichage. Les touches + et - permettent de passer d’un pour- centage à... - Page 42 INSTRUCTIONS D’UTILISATION INFO Lectures à effectuer uniquement à l’aide d’un technicien. Le technicien, qui connaît la signification diagnostique des messages et des valeurs, pourrait vous demander de les lui lire en cas de problèmes. Pour accéder à la fonction depuis le menu principal (comme indiqué...
- Page 43 INSTRUCTIONS D’UTILISATION - INFOS (ci-après infos pour INSTALLATEUR) Fournissent des valeurs instantanées sur la situation. Température des fumées indique la valeur de la température lue à l’intérieur du produit. À lire uniquement sous la direction du Centre d’Assistance Technique Motoréducteur : indique la vitesse définie et lue.
-
Page 44: Softw/Bq Données
INSTRUCTIONS D’UTILISATION - SOFTW/BQ DONNÉES/ Indique : • la version firmware de la carte électronique (carte base) • la version firmware du panneau contrôle • la banque données (associée par les Centres d'Assistance Technique aux produits) À lire uniquement sous la direction du Centre d’Assistance Technique INSTALLATEUR... -
Page 45: Données Nbre All.= 236
INSTRUCTIONS D’UTILISATION DONNÉES Les touches permettent de faire défiler les informations sur l’historique de fonctionnement du produit Pour accéder à la fonction depuis le menu principal (comme indiqué dans le paragraphe précédent Menu), appuyer sur la touche MENU. Parcourir les rubriques du menu avec les touches et entrer dans la rubrique avec la touche DONNÉES DONNÉES... -
Page 46: Vis Sans Fin
INSTRUCTIONS D’UTILISATION ALARMES Les touches permettent de faire défiler les informations sur l’historique de fonctionnement du produit. Lectures à effectuer sous la direction d’un technicien. La signification des sigles se trouve dans le paragraphe dédié Les alarmes sont classées de la plus récente à la plus ancienne. Pour quitter, appuyer sur la touche VIS SANS FIN Permet de configurer le motoréducteur à... -
Page 47: Menu Techniq (Uniquement Pour Techniciens)
INSTRUCTIONS D’UTILISATION MENU TECHNIQ (uniquement pour TECHNICIENS) Uniquement accessible par un technicien possédant le password (1111). Une fois le password saisi, confirmer avec la touche REMARQUES En accédant avec le password installateur (1111), l’on accède uniquement aux paramètres/réglages toute variation inappropriée peut installateur : provoquer des blocages du produit... - Page 48 INSTRUCTIONS D’UTILISATION - Q.TÉ GRANULÉ Faire défiler les rubriques du Menu Techniq avec les touches jusqu'à « Q.TÉ GRANULÉ » Appuyer sur la touche pour entrer dans Q.té granulé (%) et sur les touches pour modifier la valeur La touche permet de quitter et de revenir au menu Techniq Dans des conditions correctes d'installation, avec les paramètres Centres d’Assistance correctement réglés, avec un pellet de...
-
Page 49: Paramètres
INSTRUCTIONS D’UTILISATION - PARAMÈTRES Faire défiler les rubriques du Menu Techniq avec les touches jusqu'à « PARAMÈTRES ». Appuyer sur la touche pour entrer dans les Paramètres et afficher le premier paramètre. Utiliser pour faire défiler les paramètres et modifier la valeur avec les touches Si l’accès au Menu Techniq a été... -
Page 50: Paramètres (Ci-Après Paramètres Pour Installateur)
INSTRUCTIONS D’UTILISATION PARAMÈTRES (ci-après PARAMÈTRES POUR INSTALLATEUR) CAPT. NIVEAU PLT : active ou désactive SYNCRO CHRONO : synchronise le chrono la possibilité pour le client final d’afficher et de choisir l’état du voyant de réserve du pellet UNPAIR BLUETOOTH : active FONCTION AIRKARE permet de... - Page 51 INSTRUCTIONS D’UTILISATION RÉGLAGES T° Permet la correction de la lecture de cer- taines sondes de température. À effectuer UNI- QUEMENT SOUS LA DIRECTION D’UN TECHNICIEN. • ADJ T.AMB1 • ADJ TEMP .AMB RC INSTALLATEUR...
-
Page 52: Save Panel (Panneau)
INSTRUCTIONS D’UTILISATION SAVE PANEL (PANNEAU) présence de réseau t o u c h e touche On/Off « puissance » SAVE PANEL peut remédier à l’absence temporaire de radiocommande ou de smartphone, ou autre gestion du produit. Il permet de commander le produit en agissant sur les touches. Lorsque la radiocommande ou le smartphone rétablit la connexion et envoie une commande au produit, le contrôle du produit revient à... - Page 53 INSTRUCTIONS D’UTILISATION: SAVE PANEL Les trois voyants LED situées à gauche indiquent l’état du produit associé à l’écran Panneau sans contrôle Activation : LED1 (Présence de réseau) Poêle éteint Valeur = « OFF ». Activation : LED1 Poêle en phase d’allumage Valeur = «...
-
Page 54: Entretien Quotidien
ENTRETIEN Avant d’effectuer toute opération d’entretien, débrancher l’appareil du réseau électrique. Un entretien régulier est à la base du bon fonctionnement du poêle. L’absence d’entretien ne permet pas au poêle de fonctionner correctement. Tous les problèmes dus au manque d’entretien annulent la garantie. - Toute modification non autorisée est interdite. - Page 55 ENTRETIEN 1. Ouvrir la porte du foyer (P). avec poignée amovible (main froide) fournie. 2. Le creuset (A) est encastré dans son logement. Vider le contenu du tiroir à cendres (B) du creuset dans un conteneur non inflammable (les cendres pourraient être encore chaudes ou contenir des braises), ou l’aspirer s’il est froid. Aspirer l’intérieur du foyer, la sole foyère, le compartiment autour du creuset là...
-
Page 56: Entretien Saisonnier
éventuelle pièce détachée. L’utilisation de composants non d’origine expose le N.B.: produit à des risques et décharge Edilkamin de toute Les cheminées et le conduit de fumée auxquels sont responsabilité en cas d’éventuels dommages. branchés les appareils utilisant des combustibles ÉLIMINATION... -
Page 57: Conseils En Cas D'éventuels Inconvénients
CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS En cas d’alarme, le code d’alarme est affiché à la place de la température ambiante. Tandis que le produit procède à l’extinction dans la barre d’état, la mention OFF en grands caractères est affichée en alternance avec la description de l’alarme en petits caractères. Si l’alarme est apparue avec la fonction chrono activée, seule la flèche d’activation du Chrono reste affichée, tandis que la programmation horaire de la journée disparaît. - Page 58 CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS SIGNALEMENT PROBLÈME ACTIONS intervient lorsque le débit d’air • S’assurer que la porte du foyer est bien fermée de combustion en entrée • Vérifier l’entretien régulier du produit est inférieur à un niveau • Vérifier le nettoyage de l’évacuation des fumées et le préconfiguré...
- Page 59 CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS SIGNALEMENT PROBLÈME ACTIONS Panne sonde température ambiante. • Contacter le technicien produit fonctionne en manuel. Panne sonde température ambiante • Contacter le technicien canalisation (si présente). Le produit fonctionne en manuel. Extinction panne motoréducteur • Contacter le technicien UTILISATEUR/INSTALLATEUR...
- Page 60 ENTRETIEN : Au bout de 2 000 heures de fonctionnement, l’écran affiche le symbole de la « clé anglaise ». Le produit fonctionne, mais il faut confier l’entretien à un technicien agréé Edilkamin. ABSENCE DE COMMUNICATION : En cas d’absence prolongée de communication entre le poêle et la radiocommande, l’icône de transmission Bluetooth et les icônes transmises par la carte à...
-
Page 61: Voyant De Réserve De Granulés
CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS VOYANT DE RÉSERVE DE GRANULÉS : La fonction est disponible uniquement si le capteur de niveau des granulés est installé et activé. Lorsque le capteur de niveau intervient, la carte émet un « bip » (quel que soit l’état d’allumage ou de fonctionnement) et l’écran affiche le symbole de réserve en mouvement. - Page 62 CONSEILS EN CAS D’ÉVENTUELS INCONVÉNIENTS Après environ 20/30 min, selon le modèle, le poêle s’éteint pour épuisement des granulés. Si l’utilisateur remplit le poêle avant le début de la procédure d’extinction, le symbole disparaît et le poêle reprend son fonctionnement normal. Si l’utilisateur ne remplit pas le poêle avant le début de la procédure d’extinction, le poêle s’éteint et le symbole du réservoir reste fixe avec les 3 flèches allumées, jusqu’au remplissage suivant.
- Page 64 *942197-FR* w w w . e d i l k a m i n . c o m code 942197-FR 07.22/C...
