1. Ouvrir le dispositif en enfonçant les boutons des goupilles et en tirant sur les goupilles
afin de les faire sortir (voir figure 1).
2. Ouvrir complètement le dispositif en tournant l'assemblage de la barre de serrage
afin de l'éloigner du boîtier et fixer le dispositif au câble (voir figure 2).
3. Fermer le dispositif en faisant tourner les cames sur le câble et s'assurer que la
flèche du haut (« UP ») est pointée vers le haut (voir figure 3).
4. Remettre les goupilles en place dans le boîtier et s'assurer que la bille de
verrouillage passe complètement à travers l'assemblage du boîtier (voir figure 4).
5. Après l'installation du manchon de câble sur le câble de sécurité, vérifier les
goupilles de sécurité en essayant de les retirer sans appuyer sur les boutons.
6. Vérifier la capacité de mouvement du manchon de câble en tirant et en poussant les
cames et en faisant passer le dispositif le long du câble de sécurité.
7. Vérifier le mécanisme de verrouillage du manchon de câble en tirant brusquement
l'œil de fixation vers le bas. Le manchon de câble devrait se verrouiller sur le câble.

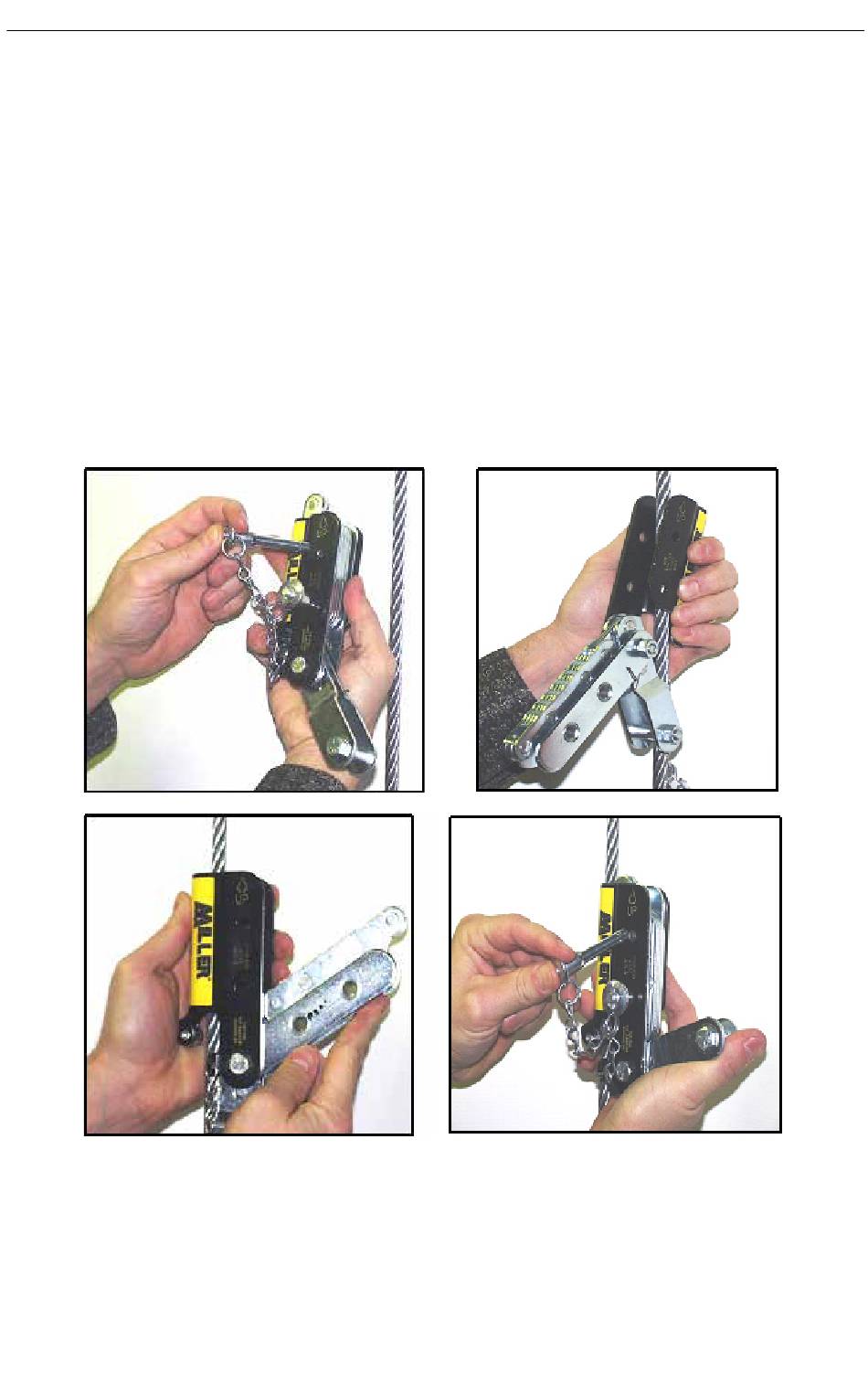

Fig. 1
Fig. 3
Pour retirer le manchon de câble Vi-Go à rappel manuel du câble :
1. Appuyer sur les boutons des goupilles en tirant sur les goupilles afin de les faire sortir.
2. Ouvrir le dispositif en tournant l'assemblage de la barre de serrage afin de l'éloigner
du boîtier et retirer le câble.
Di re cti ve s d' u til is ati on – Françai s
Fig. 2
Fig. 4
