ABB BUE Guide Technique page 9

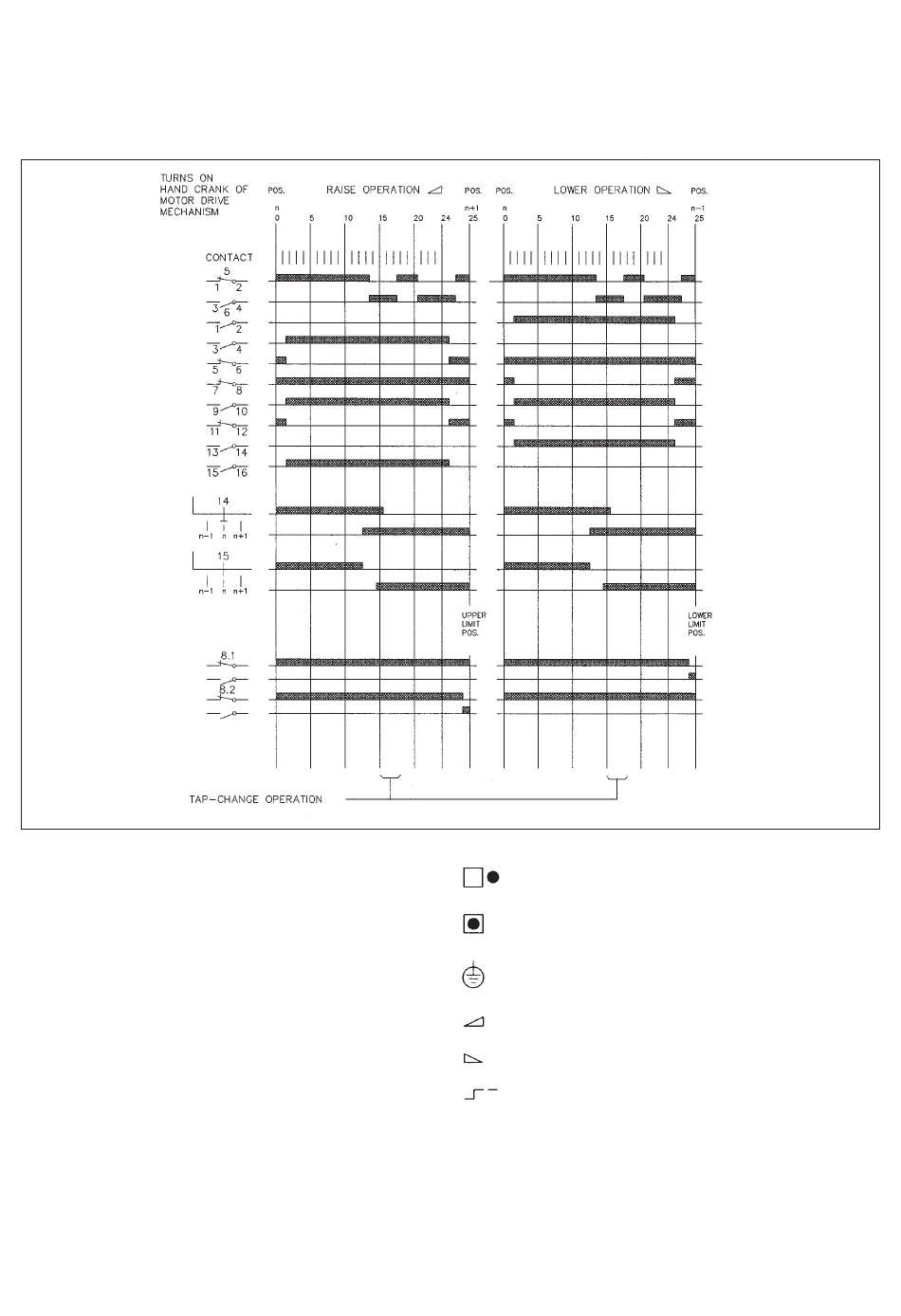

Fig. 4. Schéma de temporisation des contacts.
1 Sélecteur de contrôle Local-0-Distant
2 Commutateur de contrôle Elever-0-Abaisser
3 Contacteur, Elévation
4 Contacteur, Abaissement
5 Commutateur à cames
1-2 Contact de démarrage
6 Commutateur à cames
1-2, 3-4 Contact de maintien
5-6, 7-8 Contact de verrouillage réciproque
9-10, 11-12 Contact auxiliaire
13-14, 15-16 Contact auxiliaire
7 Moteur
8 Commutateur à cames (interrupteur de fin de course)
8.1: Position inférieure de la prise
8.2: Position supérieure de la prise
11 Commutateur de verrouillage réciproque, ouvert lorsque la manivelle est fixée
12 Réchauffeur anti-condensation
14 Transmetteur de position, potentiomètre
15 Contact de continuation
19 Disjoncteur-protecteur
21 Contacteur, commande pas à pas
36 Eclairage du châssis
37 Commutateur, actionné par la porte
43 Relais temporisé, protection contre les fonctionnements ininterrompus
51 Bouton poussoir, arrêt d'urgence
Contrôle distant
Contrôle local
Mise à la terre
Elévation
Abaissement
Manivelle
9
