Compensation de potentiel
6

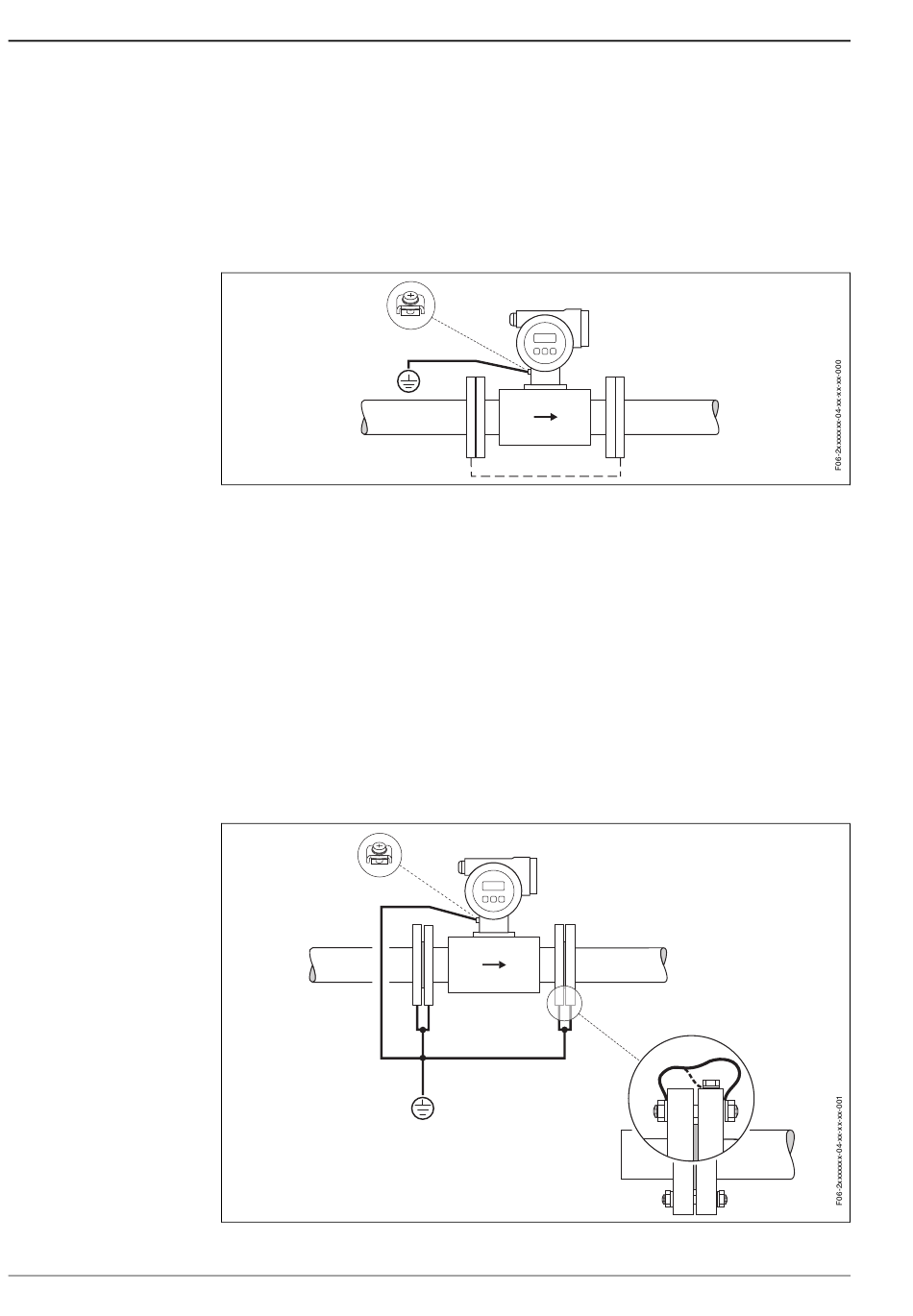

Cas standard
Pour une mesure précise et afin d'éviter la corrosion des électrodes, il faut que le capteur et le
produit soient au même potentiel. La plupart des capteurs Promag disposent d'une électrode de
référence en standard, qui assure la compensation de potentiel nécessaire. Ceci évite en règle
générale de prendre d'autres mesures en matière d'équipotentialité.
Remarque !
Lors du montage dans des conduites métalliques, il est recommandé de relier la borne de terre
du boitier du transmetteur à la conduite.
Attention !
Dans le cas de capteurs sans électrodes de référence ou sans raccords process métalliques, il
convient de réaliser l'équipotentialié selon l'un des cas spéciaux décrits dans la suite. Ces
mesures spéciales sont notamment valables lorsqu'une mise à la terre usuelle ne peut être
assurée ou lorsque des courants de compensation extrêmement importants sont à craindre.
Conduite métallique non mise à la terre
Pour éviter les effets parasites sur la mesure, les deux brides du capteurs sont à relier à l'aide
d'un câble de terre avec la bride correspondante de la conduite et à mettre à la terre. Le boitier
de raccordement du transmetteur ou du capteur doit être mis au potentiel de terre à l'aide de la
borne de terre prévue à cet effet.
Remarque !
Le câble de terre nécessaire à la liaison bride à bride peut être commandé séparément comme
accessoire auprès d'E+H. Le câble de terre est monté avec les vis de brides directement sur le
revêtement de bride conducteur.
6 mm² Cu
