一般安装注意事项
1. 找出连接至外壳背面和挡板网络的所有布线连接。
2. 安装前， 先选好布线方式 （单线、 双线、 双功放） 。
将扬声器连接至功放
要将 Synthesis SCL-1 扬声器连接至功放或接收器， 请使用两个导体的绝缘扬声器线缆。
线缆长度 建议尺寸
最长 20 英尺 14 号线
最长 30 英尺 12 号线
30 英尺以上 10 号线
SCL-1 弹簧式接线柱最大可支持 10 号 AWG 标准线缆。
准备架空线缆
1. 确定功放到每组扬声器 （前置、 环绕声、 后环绕声） 中最远的一个扬声器的距离。
2. 对于同一组中的所有扬声器， 请让它们的架空线缆长度相同， 即使其中一个扬声器比最远的一个更靠近功放， 以确保
适合的声道平衡。 如果打算使用双功放或双线方式， 请预留一定长度的线缆。
3. 沿着墙壁， 将线缆铺设至安装位置。
4. 在每个导体的两端， 剥去 3/8" 绝缘物， 并将每组标准线缆拧在一起， 使其变成一束紧密缠绕在一起的螺旋线束。
5. 扬声器和电子设备终端都有对应的正极 (+) 和负极 (-) 端子。 大多数扬声器和电子设备制造商， 包括 JBL, Inc.， 都会使
用红色表示 (+) 端子， 黑色表示 (-) 端子。 请先确认清楚， 再进行连接。
所有扬声器采用相同的连接方法， 这一点非常重要： 将扬声器的 (+) 端子连接至功放的 (+) 端子， 并将扬声器的 (-) 端子连
接至功放的 (-) 端子。 如果系统中任意两个扬声器在布线时出现 "异相" （ + 连接至 - 和 - 连接至 +） ， 可能会导致声音单薄、
低音微弱且声场成像效果低下。
请找出每对扬声器线缆的两个导体之间在外观上的差异。 外观差异包括颜色的差异 （铜线或银线） ； 一个导体中有一串纱线；
外部绝缘物某部分有一个薄薄的、 凸起的肋条； 或者外部绝缘物某部分有一个印刷标志。 两条绞线哪一条连接到扬声器和功
放的 (+)， 哪一条连接到 (-)， 这并不重要， 因为所有扬声器都是采用相同的连接方法， 正极 (+) 连接至正极 (+)， 负极 (-) 连接
至负极 (-) （图 8） 。

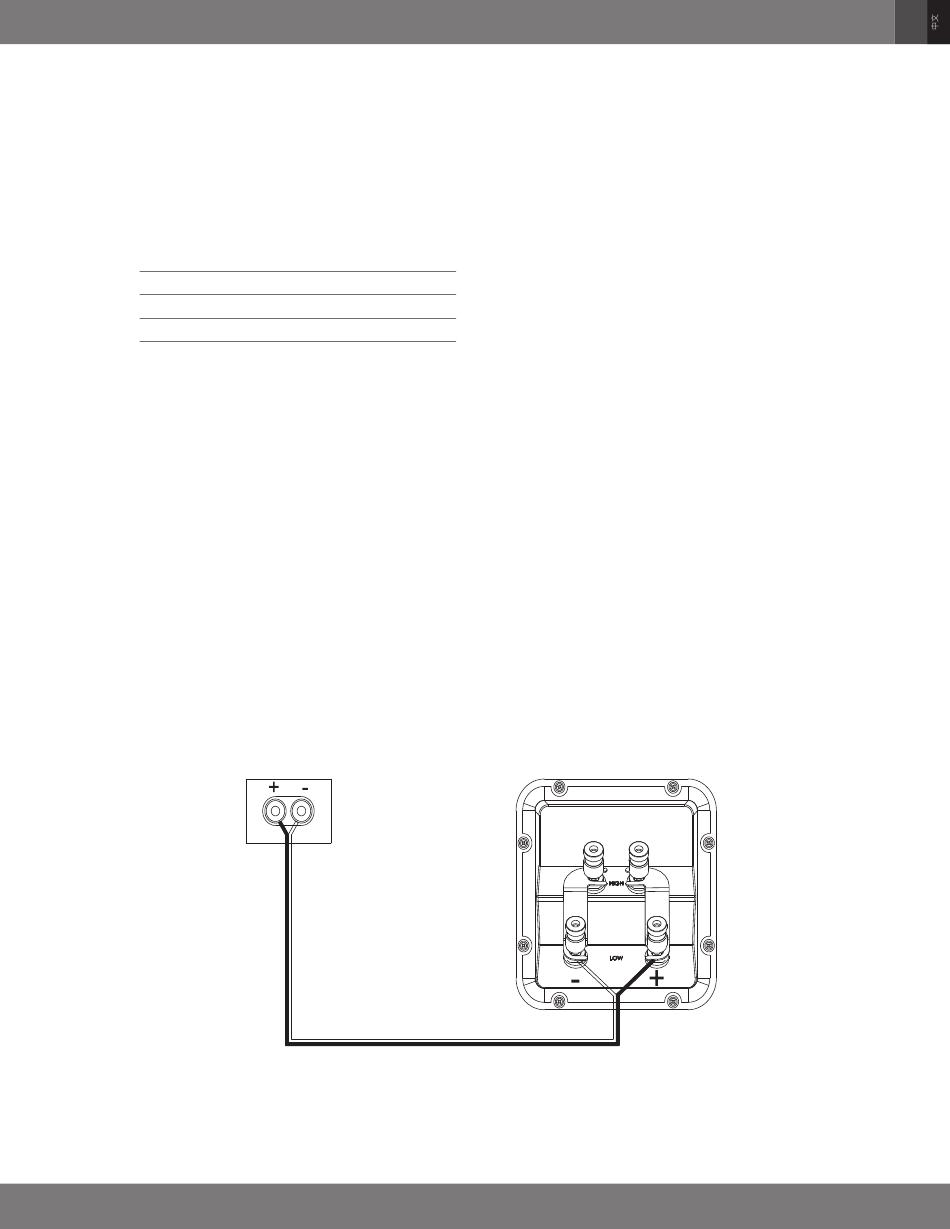

接收器/功放
（图示为单声道）
带扬声器连接面板的
SCL-1 的侧视图
图 8
