OPCIONES DE BICABLEADO O BIAMPLIFICACIÓN
El SCL-1 dispone de dos juegos de conectores para permitir el funcionamiento con bicableado o biamplificación.
1. Corta dos pares de cables para cada altavoz bicableado.
2. Marca ambos extremos de los pares de cables destinados a las bajas frecuencias con "LF" y ambos extremos
de los pares de cables para altas frecuencias con "HF". A continuación, tiende ambos juegos de cables hacia la
posición de montaje.
3. Conecta el par etiquetado como "HF" con la entrada "HF" del altavoz y el par etiquetado como "LF" con la
entrada "LF" del altavoz (Figura 9).
4. Antes de instalar el altavoz que va a estar bicableado o biamplificado, quita las dos cintas chapadas en oro que
puentean la copa de terminales aflojando los terminales. Guarda las cintas para usarlas en el futuro. Asegúrate
de apretar los terminales de los cables LF y HF (Figura 9).
5. Instala la caja posterior y el altavoz conforme a las instrucciones de este manual.
PreCauCIÓn: no conectes el altavoz bicableado con las cintas conectadas. se pueden producir
daños graves en el amplificador, lesiones personales y otros daños materiales.

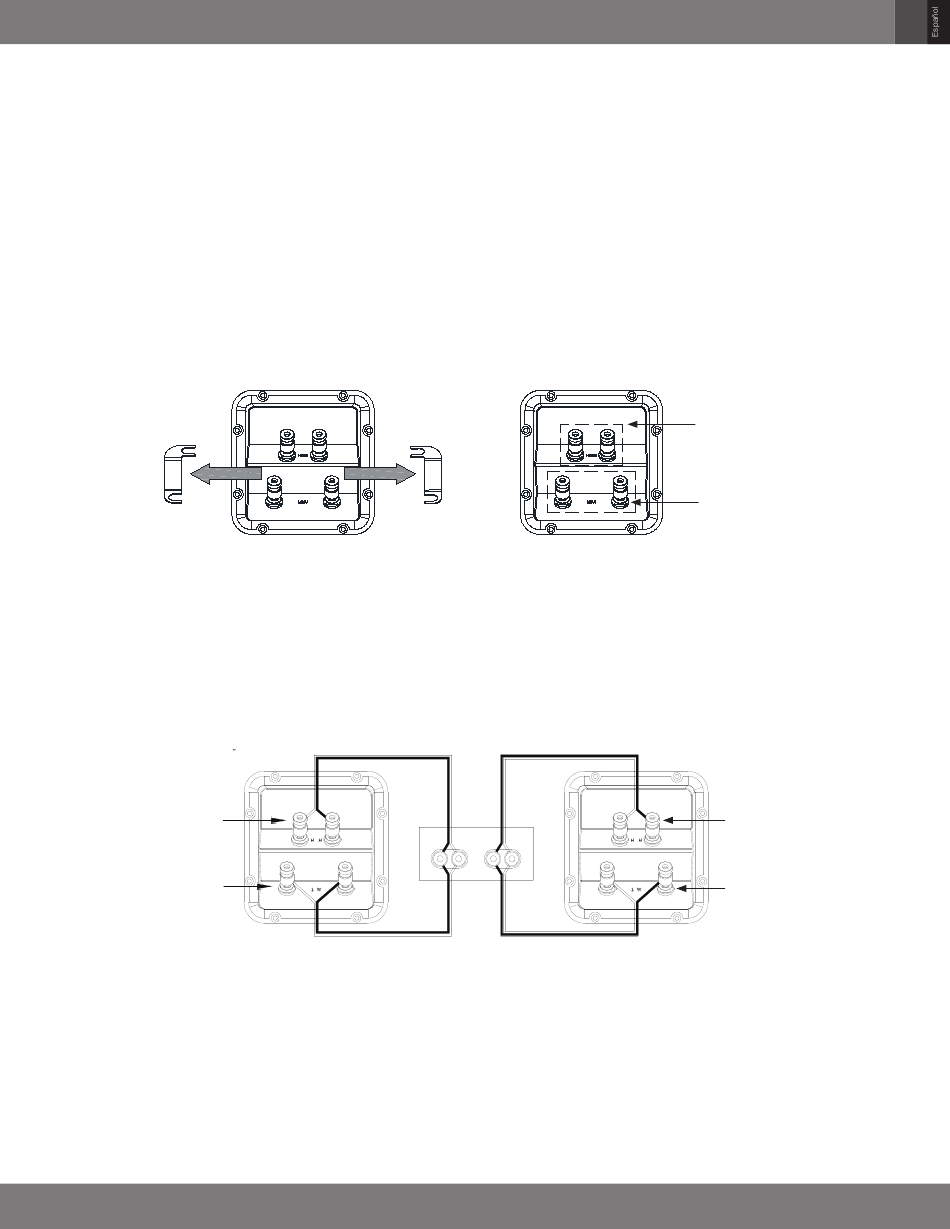

Quitar las cintas de
puente de los postes
Bicableado
Un amplificador y un sistema de altavoces están bicableados cuando las entradas de altas frecuencias y de bajas
frecuencias del altavoz se conectan con dos cables distintos procedentes de un mismo canal de amplificador. Por
lo general, se utilizan distintos tipos de cables para las conexiones: para las bajas frecuencias, se utiliza un cable
con capacidad para corrientes elevadas o un cable que dé lugar a un mejor sonido para los bajos; para las altas
frecuencias, se utiliza un cable de baja inductancia o un cable que dé lugar a un mejor sonido para los agudos. Ambos
cables se conectan a la misma salida del amplificador. Algunas personas consideran que este cableado conlleva una
mejora moderada.
Para bicablear el SCL-1, conecta el altavoz según la ilustración siguiente:
Altavoz izquierdo
Conexión de altas
frecuencias
Conexión de
-
bajas frecuencias
Figura 9
Amplificador
Canal
Left Right
Canal
derecho
izquierdo
Ch Ch
.
+ - + -
+
Figura 10
38
Conexión de altas
bajas frecuencias
Altavoz derecho
.
- +
frecuencias
Conexión de
Conexión de altas
frecuencias
Conexión de
bajas frecuencias
