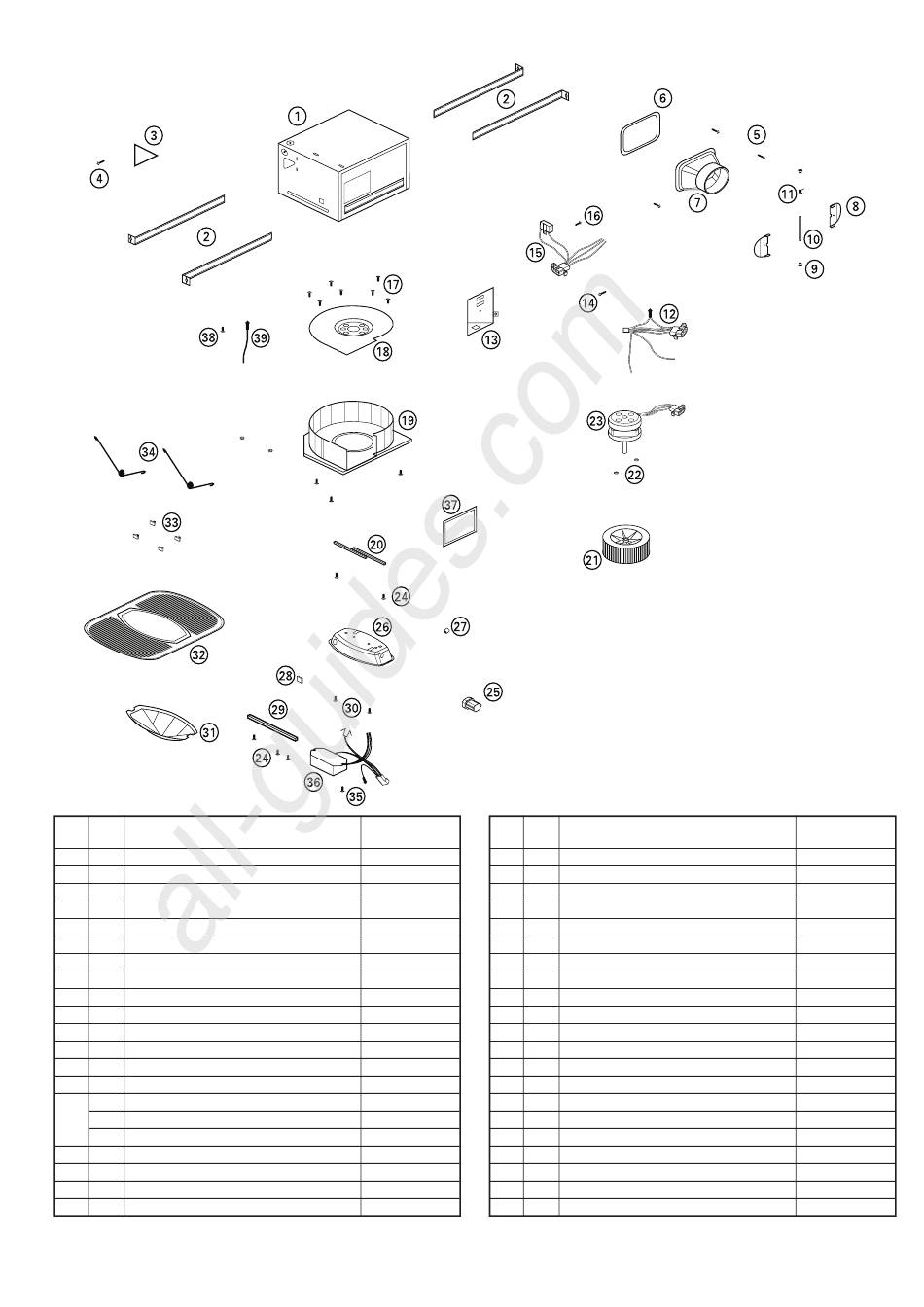

Diagramme Des Pièces De Remplacement - AirKing AKF50LS Manuel D'utilisation

# Qty. Description
1 1 Cabinet du ventilateur
2 4 Traverses de Montage
3 1 Couvercle de Câble Externe
4 1 Vis
5 3 Vis
6 1 Joint – Collet
7 1 Collet de Métal
8 2 Clapet
9 2 Bague
10 1 Barre
11 1 Ressort
12 1 Harnais de la Lumière
13 1 Couvercle de Câble Interne
14 1 Vis
15 1 Harnais du Capuchon du Moteur - AKF50LS
1 Harnais du Capuchon du Moteur - AKF80LS
1 Harnais du Capuchon du Moteur - AKF100LS
16 1 Vis
17 7 Vis de la Soufflante
18 1 Plaque de Moteur
19 1 Venturi
210572203 Rev. C 3-10
All manuals and user guides at all-guides.com
DIAGRAMME DES PIÈCES DE REMPLACEMENT
# de pièce
de remplacement
5S1202033
5S1299002
5S1202007
5S1999010
5S1999010
5S1202029
5S5202002
5S5202006
5S5202003
5S5202005
5S5202004
5S1202088
5S1202089
5S1999010
5S2202031
5S2202007
5S2202012
5S1999009
5S2202004
5S2202005
5S2202006
www.airkinglimited.com
# Qte. Description
20 1 Griffe de Support du Réflecteur
21 1 Roue de la Soufflante
22 2 Vis
23 1 Moteur
24 2 Vis
25 1 Socle de Lampe PL de 26 watts
26 1 Réflecteur de la Lumière
27 1 Bague
28 1 Clip
29 1 Support de montage pour le ballast
30 2 Vis
31 1 Lentilles de Verre
32 1 Grille
33 4 Clip de Lentilles
34 2 Ressorts de la grille
35 1 Réflecteur/ballast/mise a la terre
36 1 Harnais du ballast 26 watt
37 1 Joint - Extérieur
38 1 Vis #10 de mise à la terre
39 1 Fil de mise à la terre de calibre # 14
# de pièce
de remplacement
5S1202036
5S2202003
5S2202002
5S2202001
5S1202037
5S1202090
5S1202015
5S1202018
5S1202017
5S1202091
5S1202040
5S5202001
5S1202020
5S1202021
5S1202092
5S1202093
5S1202042
5S1202043
5S1999002
5S1999003
