Ventilation indirecte (système à un tuyau)
Si l'emplacement d'installation peut subir une pression négative à
tout moment, il est possible de refouler l'air froid par l'échangeur
thermique de la chaudière. Cette situation pourrait entraîner le
gel de l'échangeur thermique et un mauvais fonctionnement de
la chaudière.
Cependant, les codes du bâtiment de la plupart des pays
interdisent les pressions négatives dans les résidences. Dans une
résidence bénéficiant d'une alimentation en air bien équilibrée,
l'échangeur thermique ne doit pas être exposé à un risque de gel.
Étant donné que la cause du refoulement n'est pas considérée
comme un problème de fabrication, aucun dommage causé par
le gel en raison d'un refoulement ne sera couvert par la garantie
de Navien. En cas de doute quant à la possibilité d'installer un
refoulement sur le site d'installation, utilisez un système de
ventilation directe pour la chaudière.
Lors de l'utilisation d'une ventilation indirecte, respectez les
distances indiquées à la page 55, conformément aux exigences
de la norme ANSI Z21.10.3 et du National Fuel Gas Code (Code
national du gaz combustible), des normes ANSI Z223.1/
NFPA 54 et CAN/CSA B149.1 et du « Natural Gas and Propane
Installation Code » (Code d'installation du gaz naturel et du
propane).
54 Ventilation de la chaudière
Pour utiliser une ventilation indirecte pour la chaudière :

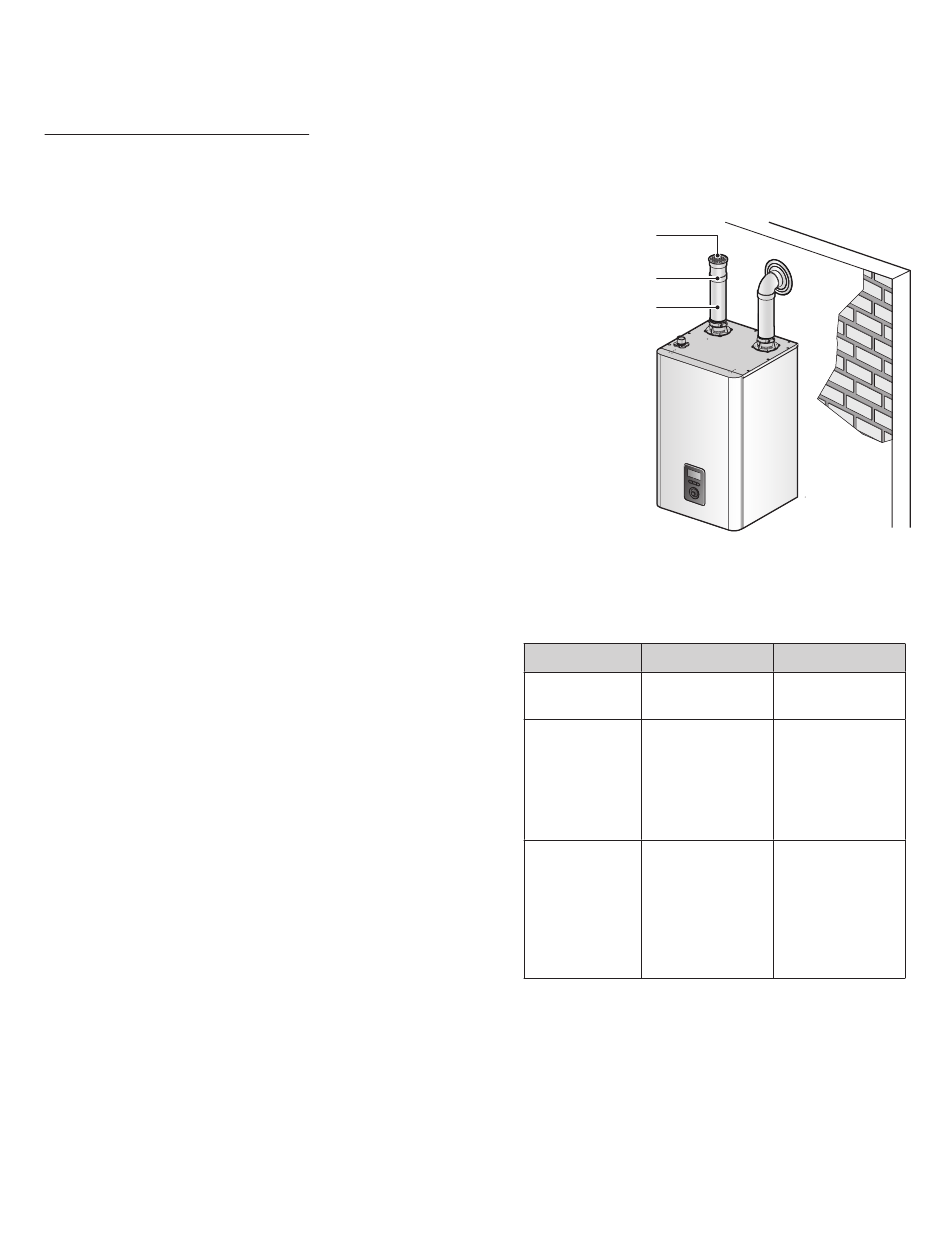

1. Insérez le bouchon de la connexion de sortie dans le conduit
d'admission d'air. Ne collez pas le bouchon pour pouvoir le
retirer et le nettoyer facilement.
Bouchon de sortie de
ventilation de 5,08 cm (2 po)
Raccordement de 5,08 cm
(2 po)
Tuyau de ventilation de
5,08 cm (2 po)
2. Aménagez deux ouvertures pour permettre la circulation de
l'air de combustion comme indiqué par la norme ANSI Z223.1/
NFPA 54 ou CAN/CGA B-149.1 :
NFB-175
Débit calorifique
175 000
maximal (BTU/h)
Air d'appoint fourni
de l' e xtérieur, 516,13 cm
espace libre 22,86 cm (10 po) (L) x
minimal de 6,45 cm 12,7 cm (5 po)
2
par 4 220 kJ/h (1 po 20,32 cm (8 po) rond
2
par 4 000 BTU/h)
Apport d'air
d'appoint de
l'intérieur ; 1 129,03 cm
espace libre 33,66 cm (13,25 po) (L) x
minimal de 6,45 cm 33,66 cm (13,25 po (H)
2
par 1 055 kJ/ (1 po
2
par 1 000 BTU/h)
NFB-200
199 000
(44 po ) 322,58 cm (50 po )
2 2 2 2
25,4 cm (10 po) (L) x
12,7 cm (5 po) (H) ou
7,6 cm (8 po) rond
(175 po 1 283,87 cm (199 po
2 2 2
36,2 cm (14,25 po) (L) x
36,2 cm (14,25 po) (H)
)
2
