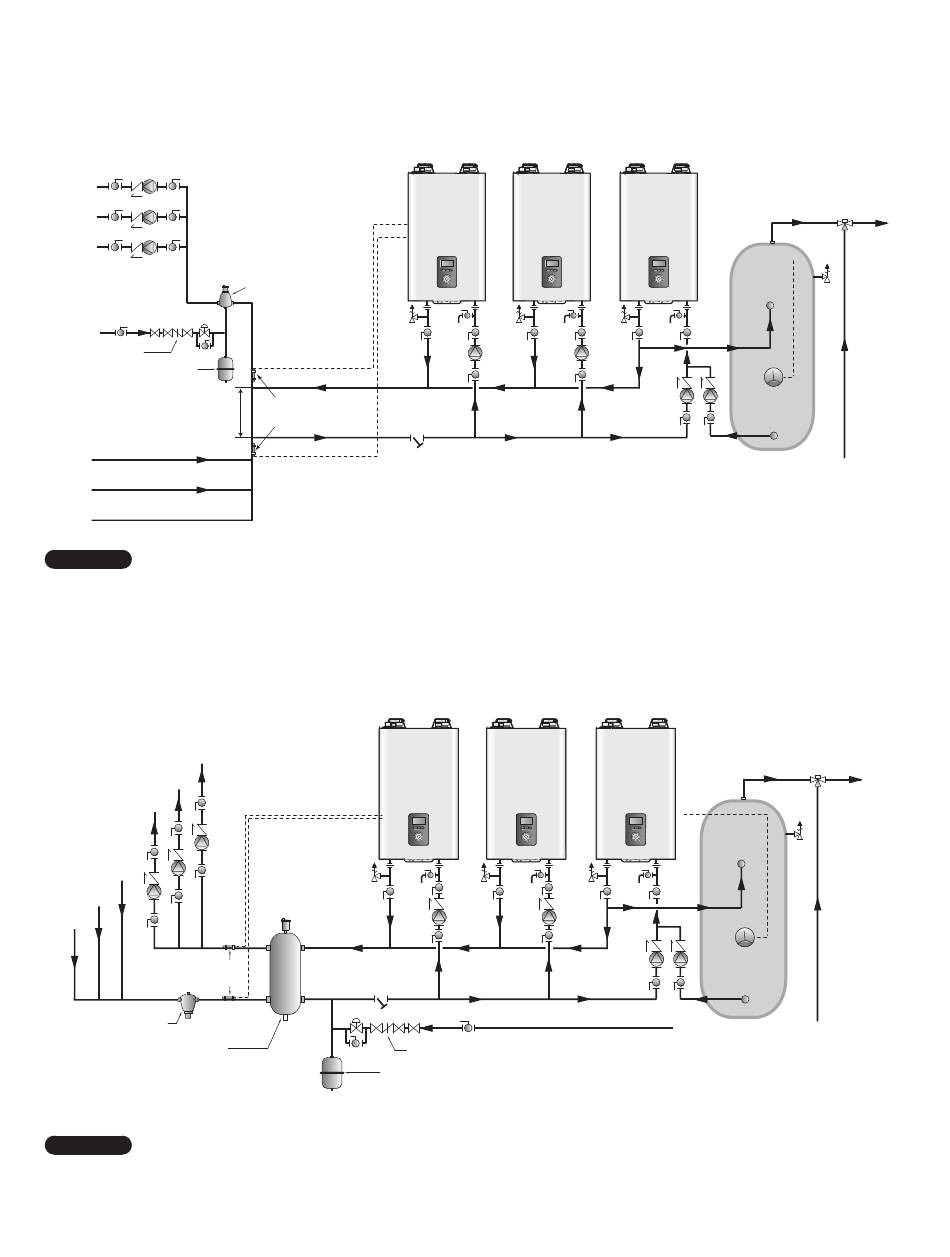

Application 5 - Système en cascade avec réservoir indirect d'eau chaude sanitaire (lors d'une demande faible en eau chaude sanitaire)
●
Alimentation
Eau froide
Dispositif anti-retour
Réservoir
d'expansion
Retour
Dans cette configuration, le chauffage des locaux et de l'eau chaude sanitaire peuvent fonctionner simultanément.
Remarque
●
L'aquastat du réservoir indirect d'eau chaude sanitaire doit être raccordé à un appareil secondaire.
●
Si un appareil secondaire dédié est utilisé, l'exigence de capacité d'alimentation du réservoir indirect ne doit pas dépasser
●
la capacité de la chaudière individuelle.
Raccordez la pompe d'eau chaude sanitaire à l'appareil secondaire.
●
Application 6 - Système en cascade avec réservoir indirect d'eau chaude sanitaire (lors d'une demande faible en eau chaude sanitaire)
●
Alimentation
Retour
Capteurs de
température (requis)
Collecteur de saleté
Séparateur eau/air
Dans cette configuration, le chauffage des locaux et de l'eau chaude sanitaire peuvent fonctionner simultanément.
Remarque
●
L'aquastat du réservoir indirect d'eau chaude sanitaire doit être raccordé à un appareil secondaire.
●
Si un appareil secondaire dédié est utilisé, l'exigence de capacité d'alimentation du réservoir indirect ne doit pas dépasser
●
la capacité de la chaudière individuelle.
Raccordez la pompe d'eau chaude sanitaire à l'appareil secondaire.
●
66 Installation d'un système en cascade
Séparateur d'air
Capteurs de
température (requis)
Central
Dispositif anti-retour
Réservoir d'expansion
Central
Secondaire 1
Secondaire 2
Secondaire 1
Secondaire 2
Réservoir
indirect
Aquastat
30 cm (12 po)
maximum
Réservoir
indirect
Aquastat
Eau froide
Eau froide
ECS
Eau froide
ECS
