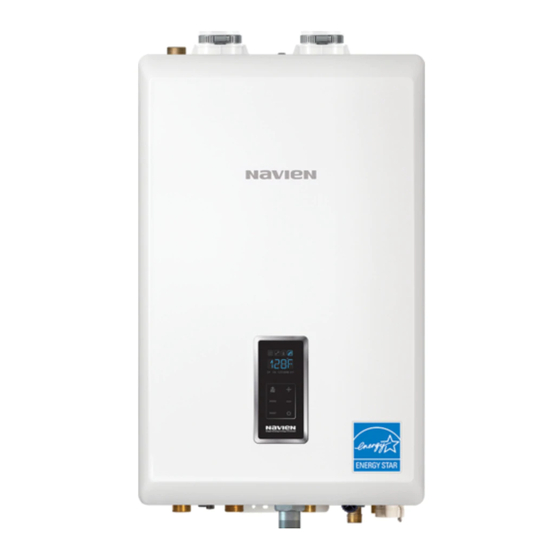

Navien NCB-180 Guide D'installation Rapide

ÉTAPE 1 Avant l'installation
Lire le Manuel d'installation et de fonctionnement avant
d'installer l'appareil.
Cette chaudière doit être installée et entretenue par un
plombier, un monteur d'installations au gaz ou un technicien
d'entretien professionnel agréé. Navien ne sera pas
responsable de tout dommage ou défaut résultant de toute
installation inappropriée.
Le cas échéant, l'installation doit être conforme à la norme Manufactured Home
Construction and Safety Standard, titre 24 CFR, partie 3280 ou à la Norme
nationale du Canada CAN/CSA-Z240 MH, visant les maisons mobiles.
AVERTISSEMENT
Assurez-vous de vous conformer à tous les codes municipaux ainsi qu'aux versions les plus
récentes de la norme National Fuel Gas Code (ANSI Z223.1/NFPA 54) aux États-Unis ou au
Natural Gas and Propane Installation Code (Code d'installation du gaz naturel et du propane) au
Canada (CAN/CGA B149.1).
Sécurité
NE PAS installer l'appareil dans des endroits où le niveau d'humidité est
extrêmement élevé.
ÉTAPE 2 Installation
Déballage
Installation sur le mur
Ne pas installer la chaudière uniquement sur une cloison sèche.
Lorsque vous saurez où se terminera
l'extrémité des conduits d'aération,
percer le mur afin de pouvoir y
insérer les boulons inclus dans les
fixations.
Utiliser des vis taraudeuses et
fixations pour fixer le support de
montage au mur.
Guide d'installation rapide
Chaudière mixte Navien
Manuel d'information pour
l'utilisateur et Manuel d'installation
et de fonctionnement
Support de montage mural
Vis taraudeuses et fixations
Extrémité des conduits d'aération
Rosaces murales
Kit de conversion
Pièces de rechange
Soupape de détente (30 lb/po2)
Limiteurs de débit
ATTENTION
Soulever la chaudière avant de
l'accrocher sur les crochets du
support mural.
Exigences en ce qui concerne l'emplacement
Sélectionnez le meilleur emplacement, comme indiqué dans le chapitre
« Choisir une installation » du Manuel d'installation et de fonctionnement.
Jeu minimal permis
Dessus
Arrière Côté
Côté
Avant
Dessous
Vérification de la plaque signalétique
AVERTISSEMENT
• Avant de raccorder l'alimentation en gaz, déterminez le type de gaz et la
pression de la chaudière en consultant la plaque signalétique. Utilisez
uniquement du gaz de même type que ce qui est indiqué sur la plaque
signalétique. L'utilisation d'un type de gaz différent entraînera une
combustion anormale et un mauvais fonctionnement de la chaudière.
L'alimentation en gaz ne doit être raccordée que par un professionnel
agréé.
• Avant d'utiliser l'appareil, effectuez un essai d'étanchéité du réseau
d'alimentation en gaz et de ses raccords.
• Cette chaudière ne peut pas être convertie du gaz naturel au propane ou
vice versa sans le kit de conversion du gaz fourni par Navien. N'essayez
pas de convertir cette chaudière sur place sans ce kit. Cela aura pour
effet de créer des conditions de fonctionnement dangereuses et
d'annuler la garantie.
Navien America Inc. n'est pas responsable de tout dommage à la propriété
ou de toute blessure résultant de toute conversion inappropriée.
Retrait du panneau avant
Retirer les
4 vis
1
Modèle
NCB-180/210/240
Pour une Installation à l'intérieur
installation à
l'intérieur
Dessus Au minimum 229 mm (9 po)
Arrière Au minimum 13 mm (0,5 po)
Avant Au minimum 100 mm (4 po)
Côtés Au minimum 76 mm (3 po)
Dessous Au minimum 300 mm (12 po)
Cette chaudière est configurée en usine
pour être utilisée avec du gaz naturel. Si une
conversion au gaz propane est requise, vous
devrez utiliser le kit de conversion au gaz
fourni avec la chaudière.
