Réglages de base
0 0
Saisie des
paramètres pour
le mode
automatique
20
•
"Rampe mode automatique" (saisir en secondes)
•
"Fenêtre de position" (saisir en incréments)
•
"Inversion du sens de comptage"
•
"Optimisation de la décélération"
Il est possible d'optimiser le comportement du convertisseur en phase de décélé-
ration, par exemple en cas de conditions de charge défavorables pouvant occa-
sionner le dépassement de la position cible. Le réglage de base est sur 100 %.
L'augmentation de ce paramètre provoque un rallongement de la phase de
décélération proportionnel à la vitesse (voir schéma suivant).

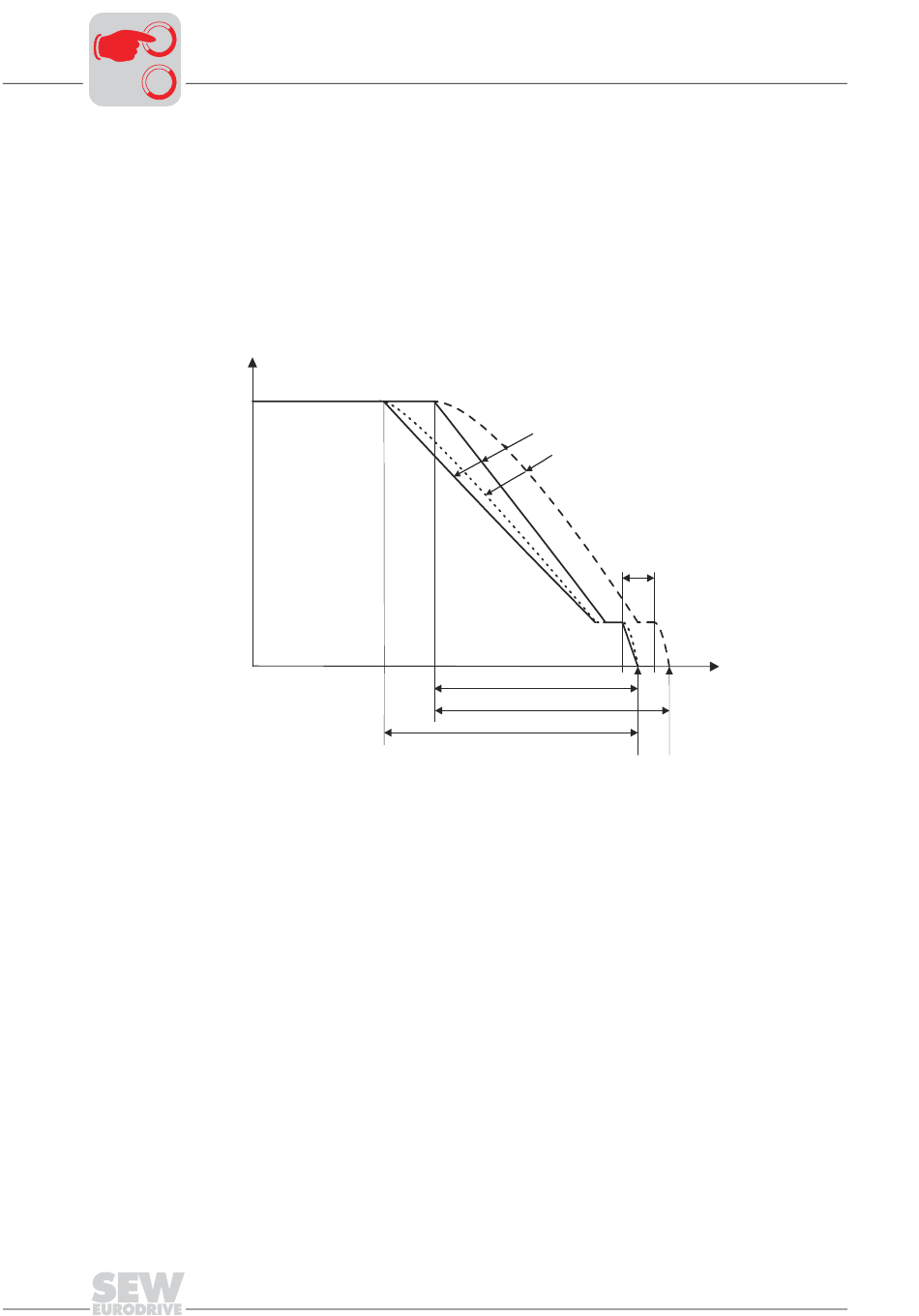

V
fenêtre de décélération mise à l'échelle (120%)
déroulement idéal de la rampe de décélération
déroulement réel de la rampe de décélération
Fenêtre de position
fenêtre de décélér. idéale (100%)
fenêtre de décélération réelle
position
cible
atteinte
Manuel Positionnement par tableau pour MOVIMOT®
t
position
cible
dépassée
