Lubrification du carter
d'engrenages
Graissez le carter d'engrenages toutes les 100 heures de
fonctionnement.
1. Retirez le sac à herbe.
2. Raccordez un pistolet à graisse au graisseur dans
l'ouverture du couvercle de courroie (Fig. 27).

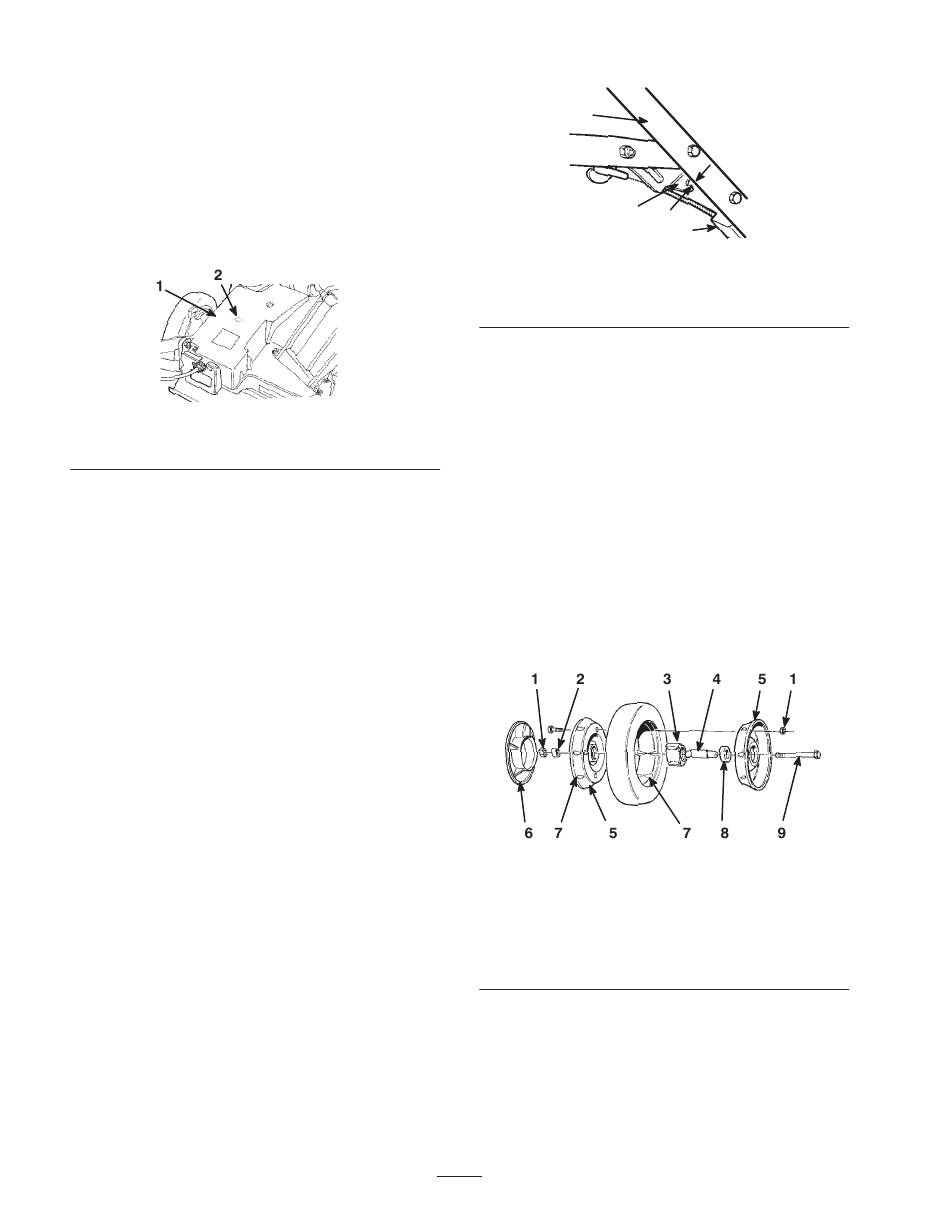

Figure 27
1. Couvercle de courroie
3. Injectez un ou deux jets de graisse universelle au
lithium Nº 2.
4. Installez le sac à herbe.
Réglage du câble du frein de
lame
Réglez l'ensemble câble de frein de lame chaque fois que
vous le remplacez.
1. Arrêtez le moteur et attendez l'arrêt de toutes les
pièces mobiles.
2. Débranchez la bougie (Fig. 7).
3. Contrôlez le réglage du câble en rapprochant la barre
de commande du guidon jusqu'à ce que le câble soit
tendu. L'écart entre le levier de frein et le guidon doit
être compris entre 5 et 6 mm. Pour régler le câble,
passez au point 4.
4. Desserrez l'écrou du support du câble (Fig. 28).
m-224
2. Graisseur
22
1
2
Figure 28
1. Guidon
2. Levier de frein
5. Insérez un petit objet de 5 à 6 mm entre le levier de
frein et le guidon.
6. Tirez sur la gaine du câble jusqu'à ce que le câble soit
tendu.
7. Serrez l'écrou.

Entretien des roues

Dépose des roues
1. Arrêtez le moteur et attendez l'arrêt de toutes les
pièces mobiles.
2. Débranchez la bougie (Fig. 7).
3. Retirez le boulon, la bague d'espacement et le contre-
écrou qui fixent la roue au bras d'articulation (Fig. 29).
Figure 29
1. Contre-écrou
2. Bague d'espacement
3. Ensemble moyeu/
roulement
4. Douille d'écartement des
roulements
4. Séparez du pneu les deux moitiés de la roue en retirant
les 4 boulons et leurs contre-écrous (Fig. 29).
Remarque : Pour extraire les roulements de l'ensemble
moyeu/roulement, appuyez sur la douille d'écartement des
roulements (Fig. 29).
3
4
3. 5 à 6 mm
4. Support de câble
296
5. Demi-roue
6. Enjoliveur en plastique
(roues arrière uniquement)
7. Relief
8. Roulement (2)
9. Boulon
