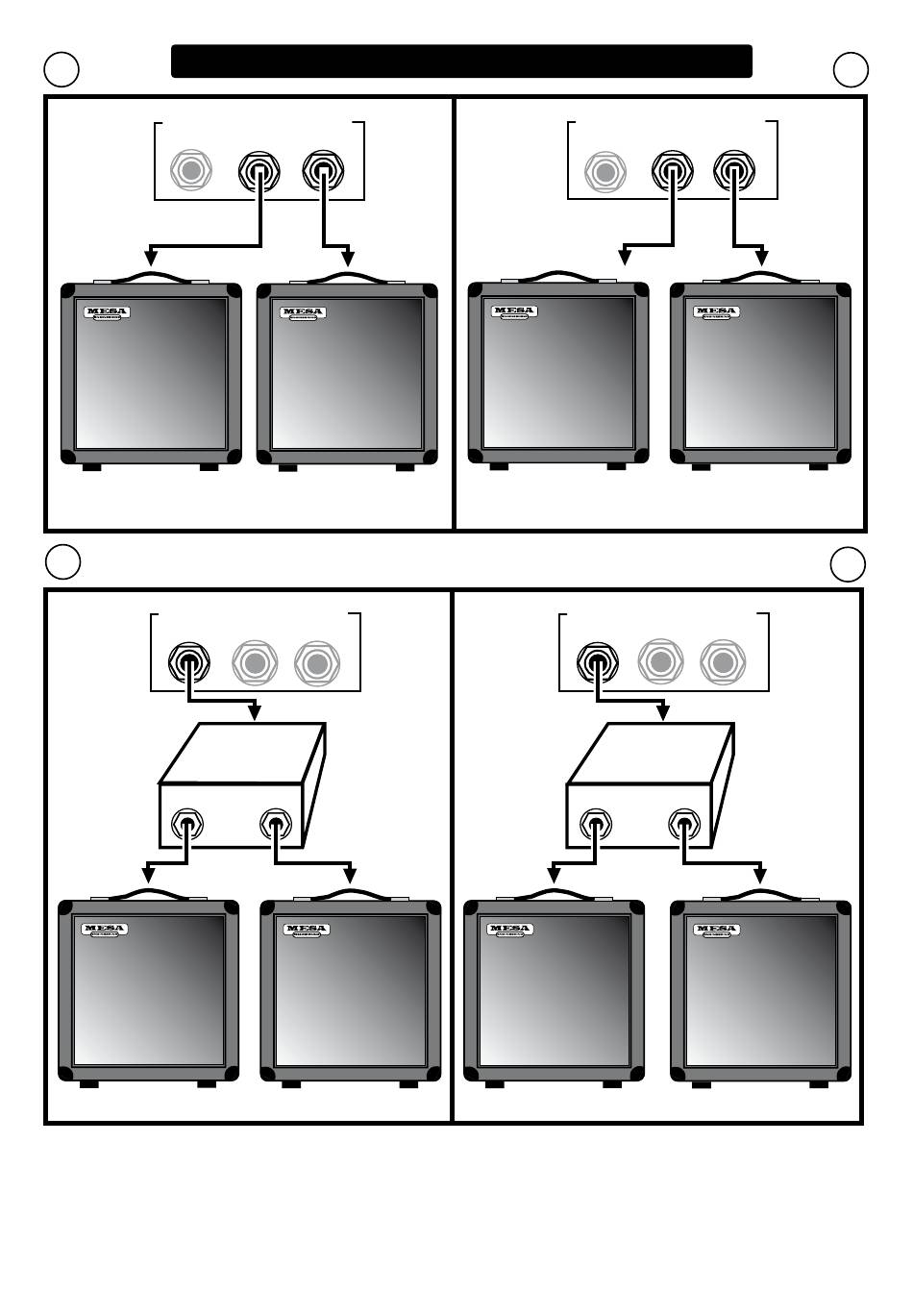

SCHéMAS DE CÂBLAGE ... Amplificateur vers baffles
6 7
Vue arrière partielle de l'ampli
Vue arrière partielle de l'ampli
8 OHM 4 OHM 4 OHM 4 OHM 4 OHM 8 OHM
Baffle 8 ohms Baffle 16 ohms
Baffle 8 ohms Baffle 8 ohms
DISPARITé ACCEPTABLE
CORRESPONDANCE CORRECTE
8
9
Vue arrière partielle de l'ampli Vue arrière partielle de l'ampli
4 OHM 4 OHM
8 OHM 4 OHM 4 OHM 8 OHM
8 ohms
8 ohms
Boîtier série Boîtier parallèle
4 ohms 4 ohms 16 ohms 16 ohms
CORRESPONDANCE CORRESPONDANCE
CORRECTE CORRECTE
Baffle 4 ohms
Baffle 4 ohms Baffle 16 ohms Baffle 16 ohms
