Kapazitive Sensoren mit EasyTeach Funktion - ETW = Easy Teach by wire

1. Montage

Montieren und fixieren Sie das Gerät an der
gewünschten Position. Der Sensor kann von
oben, unten oder der Seite montiert werden.
Die Einbaulage ist in der Regel nicht relevant für
die Messung. Wichtig ist, dass die aktive Fläche
(PEEK-Spitze) so in den Behälter hineinragt, dass
sie bei Befüllung komplett von dem abzutastenden
Produkt umgeben ist.

2. Elektrischer Anschluss

Der elektrische
nebenstehendem Anschlussbild. Beachten Sie
bitte die auf dem Gerät und dem Datenblatt
angegebenen technischen Spezifikationen.
Beim Auslieferungszustand
- Werkseinstellung (Factory Setting) - ist die
Empfindlichkeit auf Wasser eingestellt.
3. Einstellung
Die Einstellung des Sensors erfolgt über die
Teach-Litze (S = Pin 2, Ö = Pin 4).
Es lassen sich sequenziell, die folgenden
Einstellungen vornehmen:
Bei dem Vollabgleich bestimmt man aktiv den
Vollwert.
Die Ausgänge geben den Status der LED's
wieder. Durch das Lösen der Teach-Litze (S = Pin 2,
Ö = Pin 4) von der Versorgungsspannung wird die
jeweilige Einstellung der ausgewählten Aktion
ausgeführt.
6
Anschluss erfolgt gemäß
des Sensors

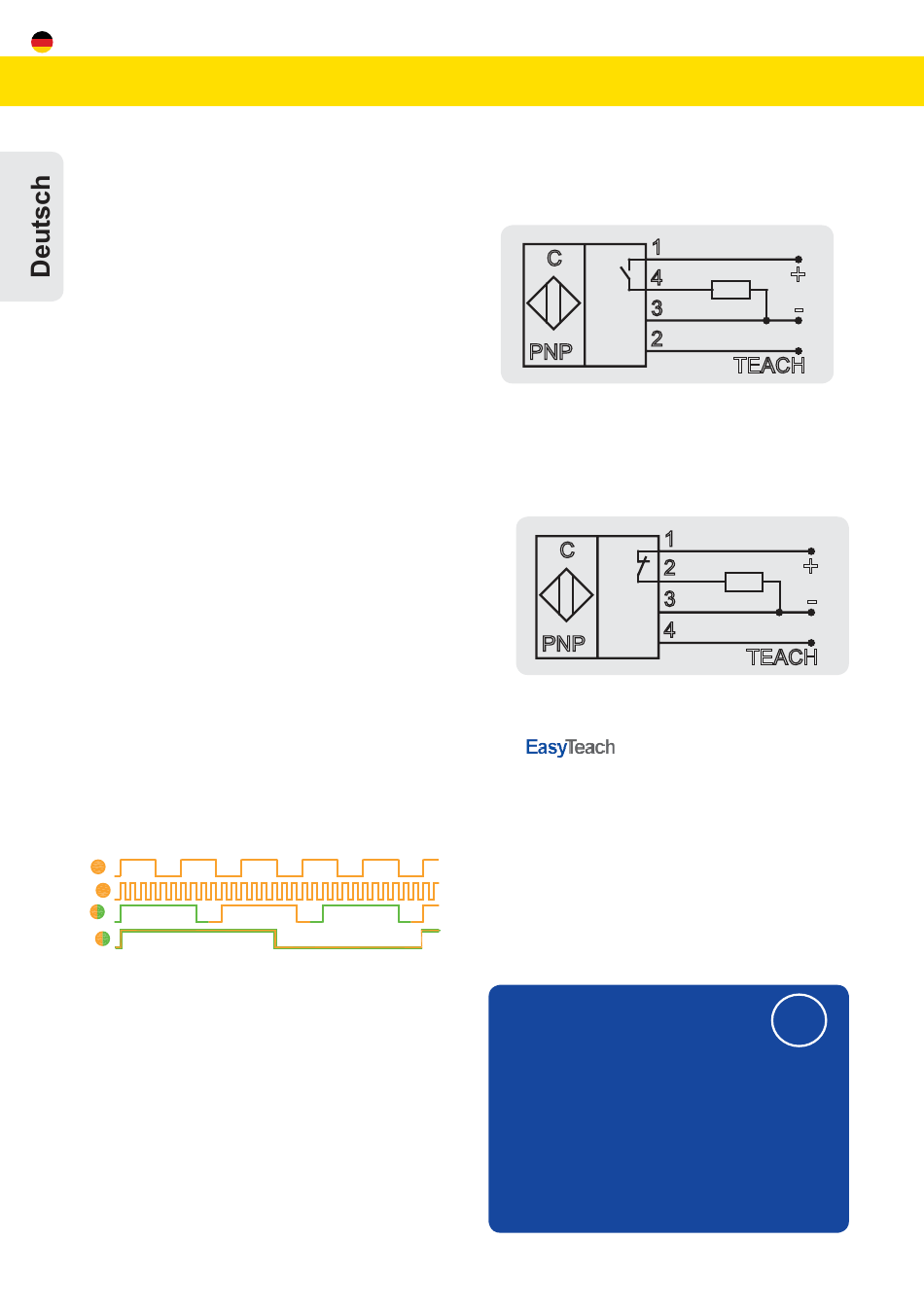

Anschlussbild ETW
PNP Schließer
C
PNP
PNP Öffner
C
PNP
LED / Ausgangsfunktion
Orange = A1
Grün = A1
Vollabgleich
Vollabgleich Initialisierung
Werkseinstellung
Test
Wichtig:
Achten Sie darauf, dass die aktive
Fläche des Sensors bei der Einstellung
komplettmit dem abzutastenden Produkt
umgeben ist, so dass eine Verbindung
von Produkt und aktiver Fläche bis
zum Metall besteht.
1
+
4
-
3
2
TEACH
1
2
3
4
TEACH
