6.2 Ecoulement des condensats
Les condensats se formant en cours de fonctionnement doivent
être évacués sans risque de gel. Pour garantir un écoulement ir-
réprochable, la pompe à chaleur doit être placée à l'horizontale.
Le tuyau d'eau de condensation doit avoir un diamètre d'au
moins 50 mm, être protégé du gel et déboucher dans la canalisa-
tion d'eaux usées. Ne pas diriger directement l'eau de condensa-
tion vers des bassins de décantation ou des fosses Les vapeurs
corrosives ainsi qu'une conduite d'écoulement des condensats
non protégée contre le gel peuvent causer la destruction de
l'évaporateur.
6.3 Bruit
Pour éviter les transmissions de bruit dans le système de chauf-
fage, il est recommandé de raccorder la pompe à chaleur au sys-
tème de chauffage à l'aide d'un tuyau flexible.
Les conduits d'air utilisés doivent être découplés de la pompe à
chaleur d'un point de vue acoustique pour éviter les transmis-
sions de bruit sur les conduits.
7
Installation
7.1 Remarques d'ordre général
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
Aspiration/évacuation d'air
Circuits départ et retour de l'installation de chauffage
Ecoulement des condensats
Sonde de température
Alimentation électrique
7.2 Prise d'air
ATTENTION !
Les canaux d'aspiration et d'évacuation d'air ne doivent être ni rétrécis,
ni obturés.
ATTENTION !
La pompe à chaleur ne doit être exploitée que si les conduits d'air sont
montés.
Les conduits d'air en béton léger-fibre de verre, qui sont propo-
sés comme accessoires, sont résistants à l'humidité et ouverts à
la diffusion.
L'embout d'étanchéité est utilisé pour étancher les conduits d'air
sur la pompe à chaleur. Les conduits d'air par eux-mêmes ne
sont pas vissés directement sur la pompe à chaleur. Lorsque
l'installation est mise en place, prête à fonctionner, seul le joint
d'étanchéité en caoutchouc touche la pompe à chaleur. De cette
manière, d'une part on peut monter et démonter la pompe à cha-
leur facilement, d'autre part on obtient un découplage des bruits
de structure de bonne qualité.
FR-6
All manuals and user guides at all-guides.com
Si un autre conduit d'air que celui disponible en accessoire est
utilisé, il faudra alors respecter les dimensions intérieures et ex-
térieures indiquées sur le croquis. De plus, il convient de veiller à
un découplage vibratoire et à une isolation de conduit appro-
priés.

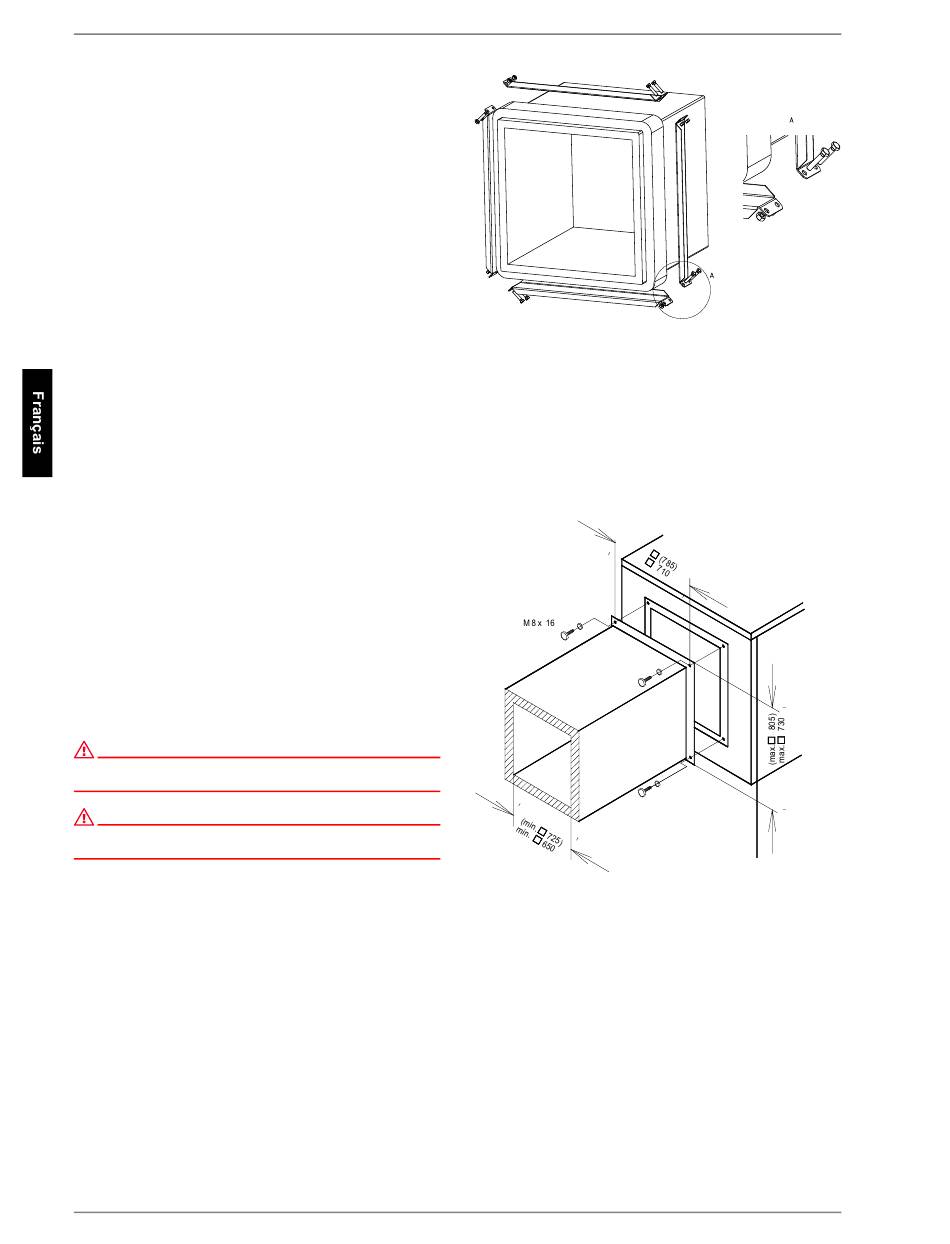

En cas d'utilisation de conduits d'air fixés par bride, une tubulure
de raccordement est fixée aux alésages filetés prévus à cet effet
du côté évacuation et aspiration de l'évaporateur à l'aide de 4 vis
à tête hexagonale M8x16. Pour ce travail, il faut faire attention à
ce que les deux manchons du conduit d'air soient en contact
avec l'isolation et non avec la plaque métallique extérieure.
Les valeurs entre parenthèses sont valables pour LI 24TEL /
LI 28TEL
