Smartec S CLD134
Endress+Hauser
Distance de la paroi
La distance de la cellule par rapport à la paroi intérieure du tube influence la précision de mesure
(voir fig. 5).
Lorsqu'il y a peu de place, le flux d'ions dans le
liquide est affecté par les parois de la conduite.
Cet effet est compensé par le facteur d'installa-
tion.
Si la distance est suffisante (a > 15 mm), le fac-
teur d'installation f est négligeable (f = 1,00). Si
la distance de la paroi est plus petite, le facteur
d'installation pour tubes électriquement iso-
lants augmente (f > 1). En revanche pour des
tubes électriquement conducteurs, le facteur
d'installation diminue (f < 1) (voir fig. 5).
La détermination du facteur d'installation est
décrite au chapitre "Etalonnage".
f
1.40
1.20
1.00
0.80
0
0.20

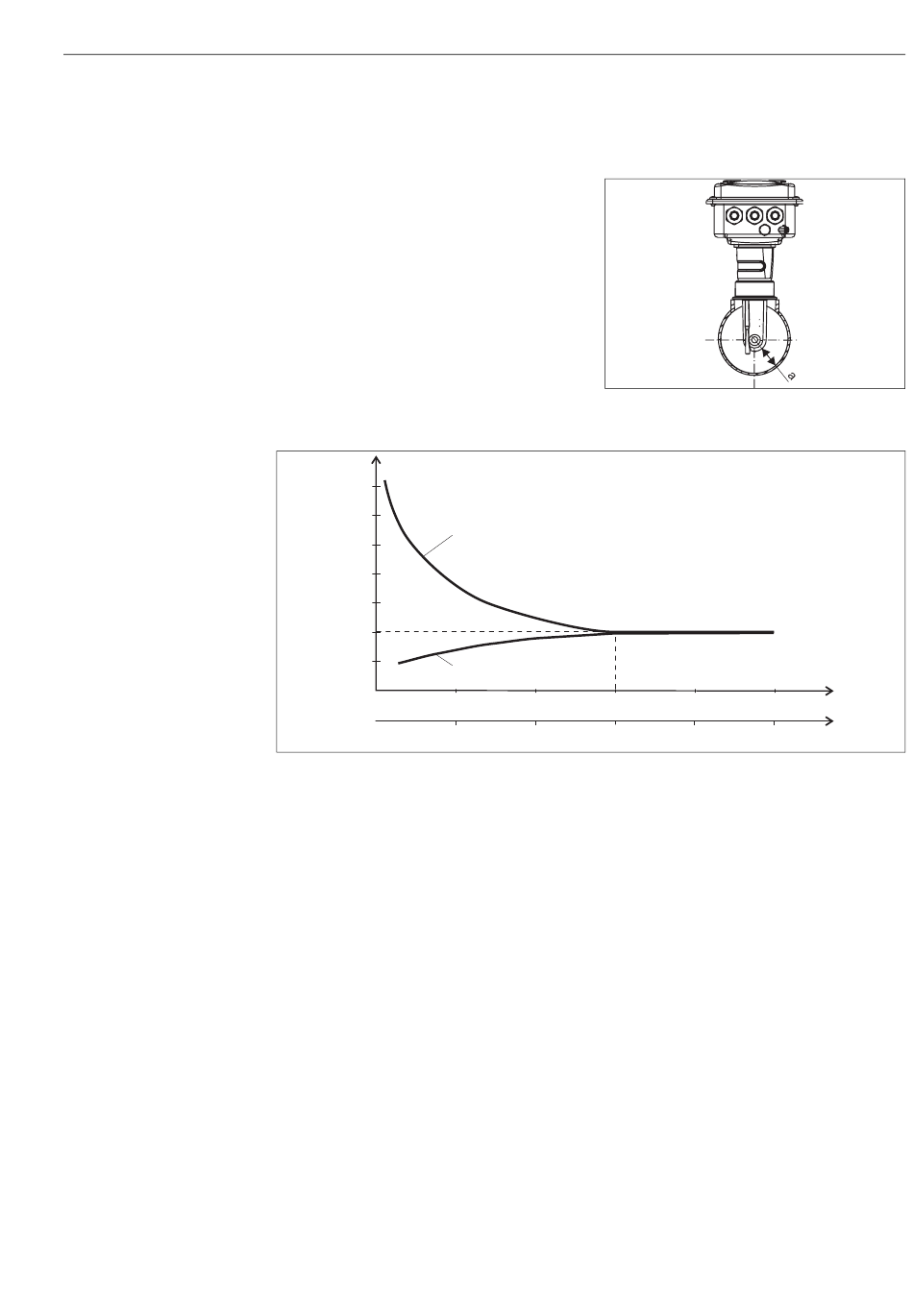

Fig. 5 :
Relation entre le facteur de montage f et l'écart avec la paroi a
1
Paroi conductrice
2
Paroi non conductrice
Fig. 4 :
a
2
1
5
10
15
0.39
0.59
Montage CLD134 version compacte
Distance de la paroi
a [mm]
20
25
25
0.79
0.98
a [inch]
Montage
a0005440
a0005441
13
