Annexe
96
mV
600
100°C (74 04 mV/pH)
500
400
300
200
100
0
1
2
3
-100
-200
-300
-400
-500
-600
48

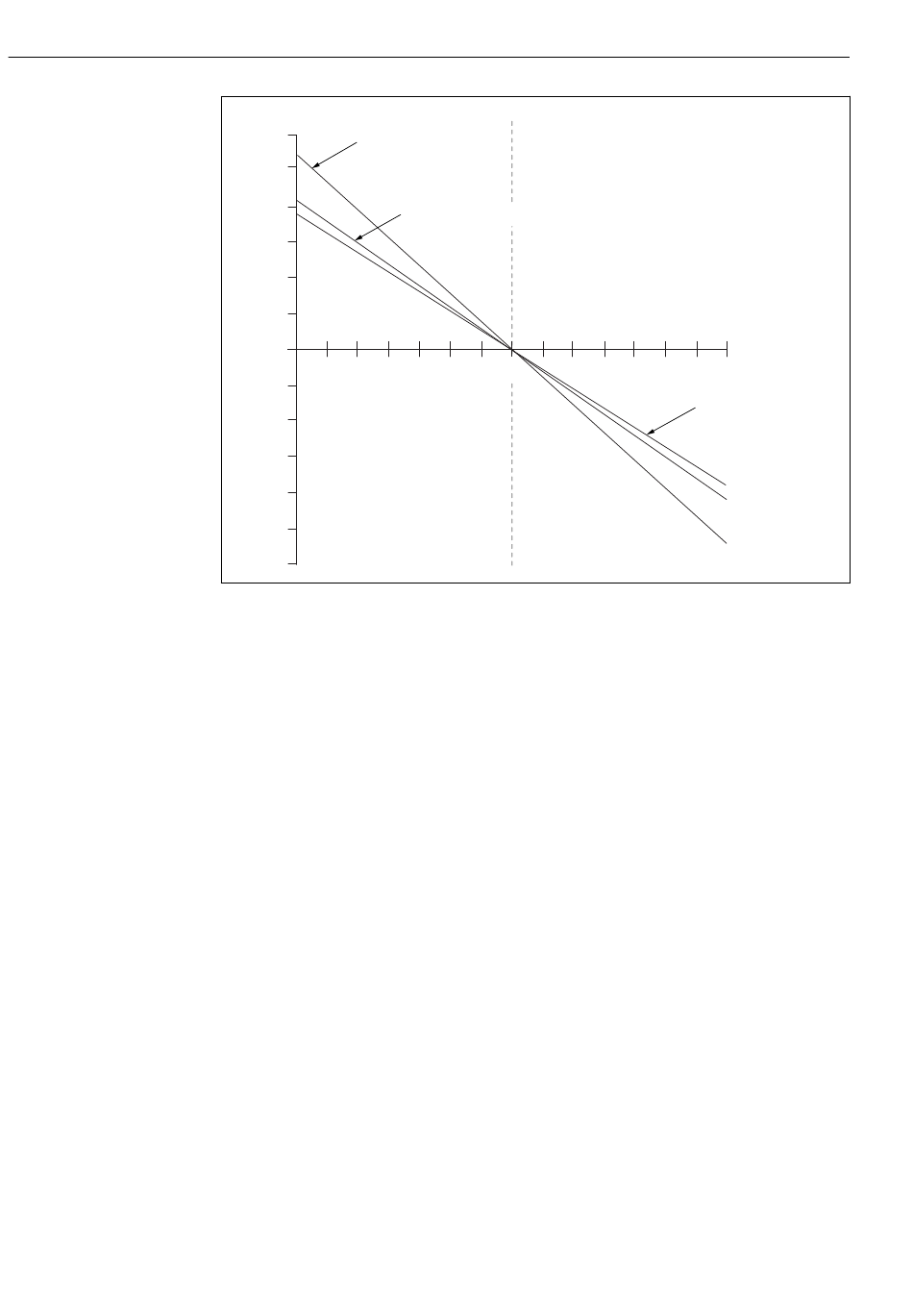

Tension de Nernst en fonction de la température
Cet effet est corrigé par une compensation de température automatique ou manuelle dans
le transmetteur.
Dans l' i déal, les différentes droites de Nernst (isothermes) des différentes températures se
croisent en un point appelé point d' i ntersection des isothermes. Il se trouve à 0 mV = pH 7
pour les électrodes avec tampon interne pH 7. Toutefois, étant donné que les potentiels
individuels d' u n système d' é lectrodes ont des dépendances à la température différentes
dans les cas réels, le point d' i ntersection réel des isothermes dévie de la valeur idéale.
Chaque solution de mesure a son propre comportement température/pH (coefficient de
température). Ce coefficient de température résulte en des valeurs de pH différentes à
différentes températures pour la même solution de mesure. Ce phénomène est un
changement de pH réel et ne peut pas être compensé ou corrigé avec des appareils de
mesure (contrairement à la mesure de conductivité). Il ne peut être compensé que par des
appareils pilotés par µP (pendant l' é talonnage) si le coefficient de température est connu
(par ex. solutions tampons). Par conséquent, vous pouvez comparer uniquement des
valeurs de pH qui ont été mesurées à la même température.
Capteurs ISFET
Contrairement aux électrodes en verre, les capteurs ISFET utilisent un semiconducteur
sensible au pH pour déterminer la valeur de pH.
Les transistors à effet de champ à sélectivité ionique sont basés sur une disposition de
transistors MOS. Ici, la grille est remplacée par une couche d' o xyde de tantale(V) sensible
aux protons. Les ions H+ liés électrostatiquement créent une charge positive à la grille, ce
qui induit des charges négatives dans le semiconducteur. Le semiconducteur devient ainsi
conducteur et le courant mesuré entre la source et le drain est proportionnel à la quantité
de protons et donc à la valeur de pH.
.
25°C (59 16 mV/pH)
.
8
9
4
5
6
7
Memobase Plus CYZ71D
10
11
12
13 14
pH
0°C (54 2 mV/pH)
.
Endress+Hauser
A0030919-FR
