5.4.4 Filtre
i
N'utiliser que des filtres d'origine portant la réfé-
rence 1 687 432 005 pour remplacer les filtres GF1,
GF2 et GF3.
L'utilisation de filtres d'une autre provenance (de filtres
en plastique en vente dans le commerce par ex.) pro-
voque l'apparition de résidus de corrosion (particules
de rouille provenant des filtres métalliques par ex.) et
un filtrage insuffisant qui détériorent les chambres de
mesure placées en aval.
!
Les pannes provoquées par l'utilisation de filtres
incorrects ne sont pas couvertes par la garantie ni
par des mesures de complaisance.
Le gaz d'essai traverse toute une série de filtres à parti-
cules et aérosols afin d'être nettoyé. Les particules sont
des éléments solides comme la poussière et la suie. Les
aérosols sont des gouttelettes de liquide extrêmement
fines. Celles-ci peuvent se déposer dans le parcours du
gaz et les chambres d'analyse en y constituant des dé-
pôts. S'assurer que le filtrage est correct et remplacer
les filtres pour éviter toute détérioration de l'analyseur
de gaz d'échappement.
Filtre GF1
Ce filtre nettoie les plus grosses particules qui se
trouvent dans le flux du gaz. Il faut donc le remplacer le
plus fréquemment. La fréquence de remplacement qui
dépend de celle d'utilisation de l'analyseur est d'environ
une fois par semaine. En cas d'encrassement prononcé
(message de défaut « débit insuffisant ») et de résidus
d'HC, remplacer le filtre.
Filtre GF2
Le deuxième filtre complète le nettoyage des autres par-
ticules et aérosols dans le flux du gaz. Plus ce filtre est
encrassé et plus la grosseur de ses pores est petite, ce
qui améliore l'effet de filtrage. L'eau contenue dans les
gaz d'échappement mouille rapidement ceux-ci. Cette
humidité élimine les aérosols du flux de gaz en amélio-
rant encore le filtrage des particules.
i
Il est donc souhaitable que le filtre soit humide.
La fréquence de remplacement qui dépend de celle
d'utilisation de l'analyseur est d'environ une fois par
mois à une fois par an. En cas d'encrassement pronon-
cé (débit insuffisant) et de résidus d'HC, remplacer le
filtre.
Filtre de protection des pompes GF3
Le filtre GF3 est prévu pour protéger les pompes. Uti-
lisé correctement, il suffit de changer ce filtre une fois
par an maximum. L'effet de filtrage du filtre GF3 est lui
|
1 689 989 111 2019-07-24
All manuals and user guides at all-guides.com
aussi supérieur lorsqu'il est mouillé que lorsqu'il est
sec.
1
2

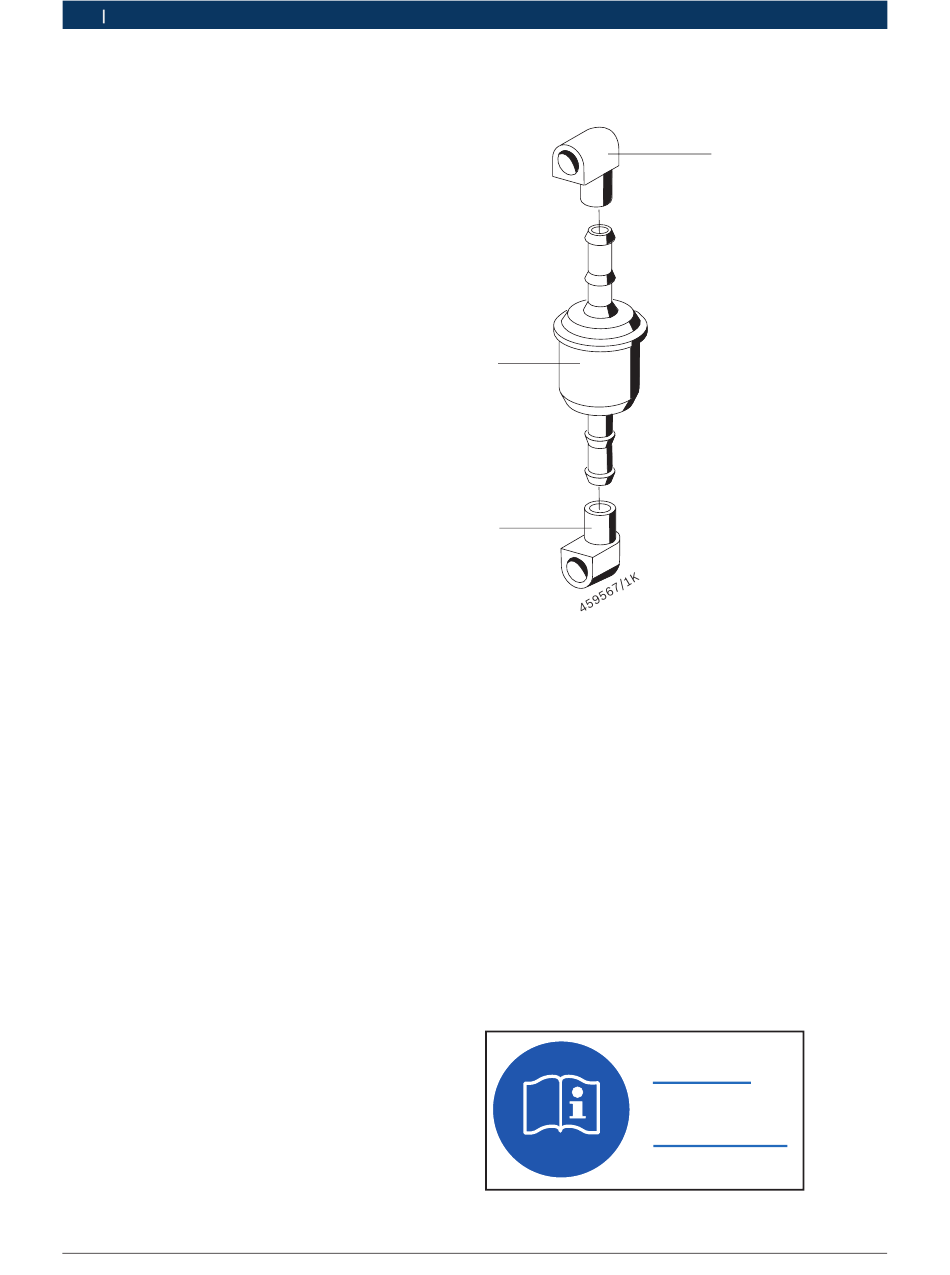

Fig. 4:
Remplacement des filtres Filter GF2 et GF3
1. Démonter les filtres (pos. 1) ainsi que les tubes cou-
2. Retirer les deux tubes coudés du filtre en les tour-
3. Insérer le nouveau filtre avec les tubes coudés sur
i
Fig. 5:
Filtre de protection des pompes
dés (pos. 2) des raccords supérieur et inférieur.
nant légèrement et les monter sur le nouveau filtre.
les raccords ; position de montage comme indiqué
au dos de l'appareil.
Coller l'autocollant 1 689 980 296 sur le nouveau
filtre (GF3 uniquement). Inscrire la date du jour
et signer chaque autocollant. La date permet de
contrôler la fréquence de remplacement du filtre et
la signature confirme que l'opération a été réalisée
de manière qualifiée. Utiliser un feutre non soluble à
l'eau pour effectuer les inscriptions sur l'autocollant.
Datum/Date
Unterschrift/Sign
Autocollant 1 698 980 296
2
459558/24 Ha
Robert Bosch GmbH
