Procedura d'installazione - Unità interna

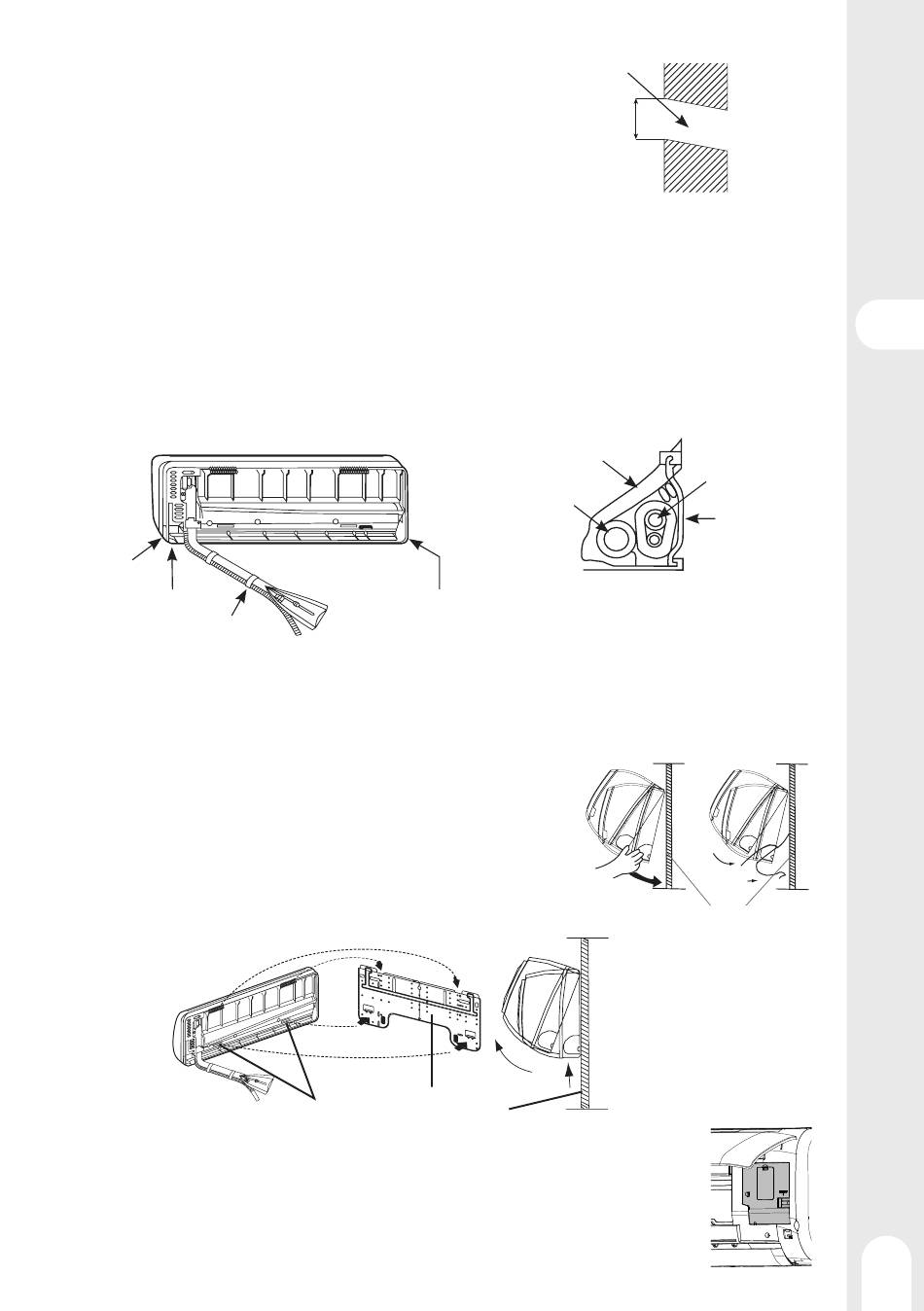

Esecuzione del buco nel muro
1 - Effettuare un orifizio di 60 mm di diametro, scendendo leggermente in dire-
zione del lato esterno del muro.
2 - Installare il copri buco della tubatura e sigillarlo con del mastice dopo l'ins-
tallazione
Posa dell'unità interna
• Tubatura posteriore
• Convogliare i tubi ed il tubo di scarico da fissare poi con il nastro adesivo.
• Tubatura posteriore sinistra
• In caso di tubatura a sinistra, tagliare il coperchio della tubatura sinistra con una pinza.
• Per una tubatura posteriore sinistra, piegare i tubi secondo il senso della tubatura fino al segno del buco della tubatura posteriore
sinistra, segnato sui materiali di isolamento termico.
1 - Inserire il flessibile di scarico nell'incavo dei materiali d'isolamento termico dell'unità interna.
2 - Introdurre il cavo elettrico dell'unità interna/esterna dalla parte posteriore dell'unità interna e farlo uscire dal davanti e collegarlo.
3 - Lubrificare la guarnizione svasata con olio refrigerante e collegare i tubi. Coprire con cura il pezzo di connessione con materiali d'isola-
mento termico e fissare con del nastro adesivo.
Coperchio per
tubatura destra
Coperchio sotto
la tubatura
Fissare con
nastro adesivo
• Tubatura in un'altra direzione
• Servendosi di una tronchese, tagliare il coperchio per la tubatura secondo la direzione della tubatura e poi adattare il tubo secondo
la posizione del foro nel muro. Durante la piegatura, prestare attenzione a non schiacciare i tubi.
• Innanzitutto collegare il cavo dell'unità interna/esterna e ricoprire poi i cavi collegati all'isolamento termico.
• Fissaggio dell'unità interna.
• Sospendere l'unità alle tacche superiori della staffa di fissaggio. Muovere l'unità da un
lato all'altro per verificare il fissaggio.
• Per fissare l'elemento sulla staffa di fissaggio, sostenere l'elemento da sopra e posarlo
perpendicolarmente.
• Posa dell'unità esterna
• Se si vuole staccare l'unità interna, usare le mani per sollevare l'elemento e estrarlo
dal gancio, poi tirare fuori la parte inferiore dell'elemento leggermente verso l'ester-
no e sollevare poi l'unità finché non si stacchi dalla staffa di fissaggio.
• Passaggio del cavo dell'unità interna/esterna
• Estrarre il coperchio del terminale in basso a destra dell'unità interna e separare il coperchio del cavo to-
gliendo le viti.
• Inserire il cavo dall'esterno del locale nel lato sinistro del foro nel muro in cui si trovi il tubo.
• Tirare il cavo sul davanti e collegarlo formando un circolo completo.
Coperchio per tubatura
di sinistra
Ganci Staffa di
fissaggio
Foro da
effettuare
sul muro
∅ 60 mm
lato interno
Materiale d'isola-
mento termico
Tubo di
scarico
• Il cavo delle unità interne/esterne ed il tubo di sca-
rico devono essere fissati al tubo del refrigerante
con un nastro protettore.
