Procedimento de instalação - Unidade extetior
1 - Acessórios
Borda para proteger os cabos elétricos de uma borda saliente.
2 - Escolha do local de instalação
Escolha o local da instalação para satisfazer às seguintes condições, respondendo ao mesmo tempo às necessidades do cliente ou do
utilizador.
• Instale o aparelho num lugar onde o ar circule bem.
• Instale o aparelho num lugar afastado de uma radiação de calor proveniente de outras fontes de calor.
• Instale o aparelho num lugar compatível com a descarga da água residual de evacuação.
• Instale o aparelho num lugar onde o ruído e o ar quente não perturbem a vizinhança.
• Instale o aparelho num lugar que não esteja sujeito a fortes quedas de neve no Inverno.
• Instale o aparelho num lugar onde a entrada e saída de ar não estejam obstruídas.
• Instale o aparelho num lugar onde a saída de ar não esteja exposta a ventos fortes.
• O posicionamento do aparelho num lugar cercado nos quatro lados não é adequado para a instalação. É necessário um espaço livre acima
do aparelho, de pelo menos 1m.
• Evite instalar as grelhas de transferência onde houver um risco de curto-circuito.
• Se instalar várias unidades, verifique se o espaço de aspiração é suficiente para evitar curtos-circuitos.

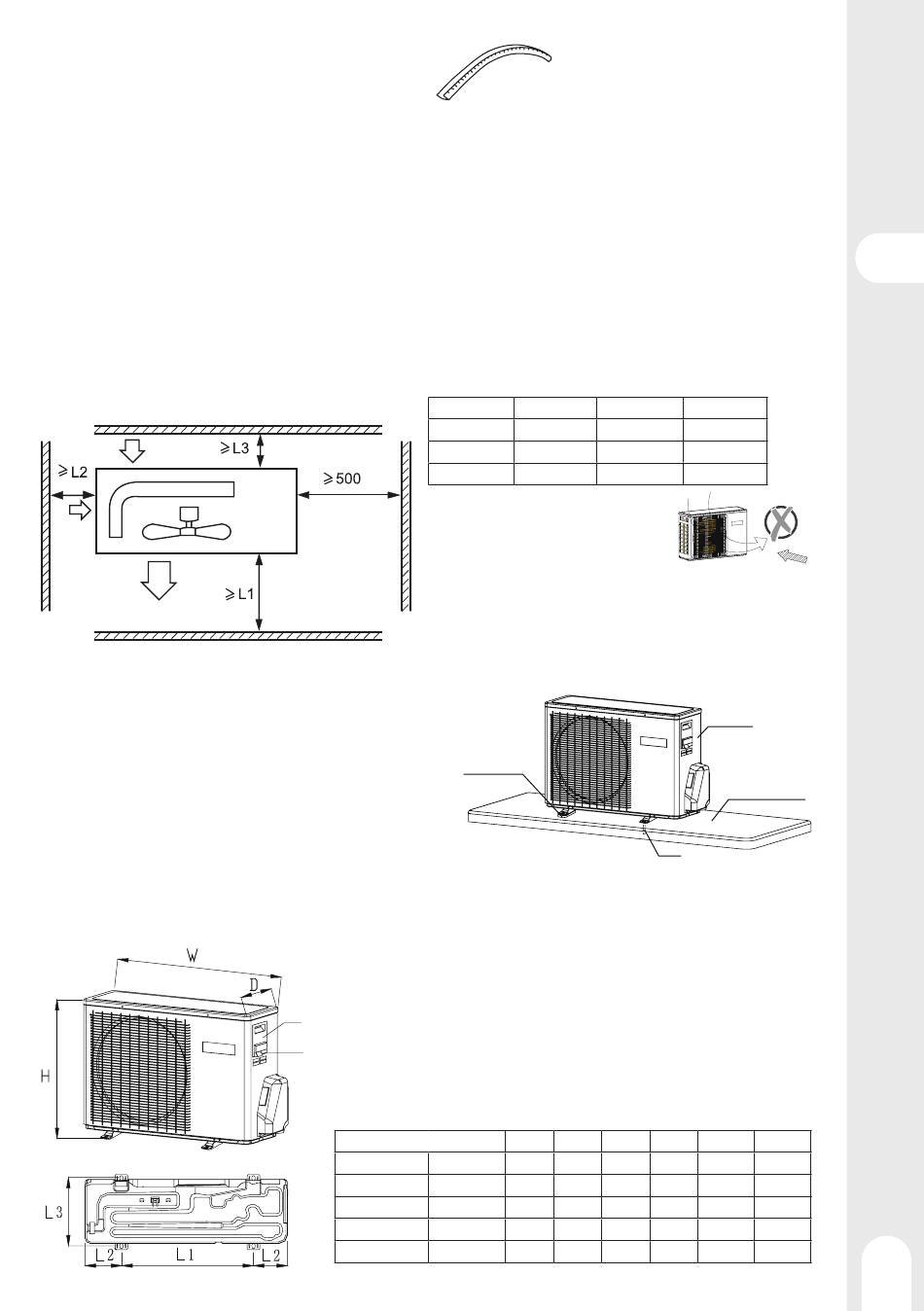

Exigência de espaço aberto em redor da unidade.
Entrada
de ar
Entrada
de ar
Saída
de ar
1 - Instalação de unidade exterior
Fixe a unidade à fundação de maneira adequada, de acordo com as
condições do local de instalação, observando as seguintes informa-
ções:
• Deixe um espaço livre suficiente na fundação de betão para fixar os
parafusos de ancoragem.
• Molde a fundação de betão suficientemente profunda.
• Instale a unidade de modo que o ângulo de inclinação seja inferior
a 3 graus.
• É proibido instalar a unidade diretamente no chão. Verifique se há
espaço livre suficiente próximo do orifício de evacuação da placa
inferior, para que a água possa ser evacuada facilmente.
2 - Dimensões da instalação (Unidade: mm)
Distância
L1
L2
L3
Remarques :
• Fixe as peças com parafusos.
Espaço para a
manutenção
• Não submeta a saída de ar da unidade
ao vento forte e direto.
• Deve ser mantida uma distância de um metro a partir do topo da
unidade.
• Não bloqueie os contornos da unidade com objetos diversos.
• Se a unidade exterior for instalada num ambiente exposto ao ven-
to, instale-a de maneira que a grelha de saída NÃO esteja dirigida
na direção do vento.
Amortecedor de
borracha
Terminal de cabos elétricos
Orifício de distribuição dos cabos elétricos
Modelo
S-AC-7-OUT
EQ3-9K
S-AC-8-OUT
EQ3-12K
S-AC-9-OUT
EQ3-18K
S-AC-10-OUT
EQ3-24K
S-AC-11-OUT
EQ3-9+12K
Caso 1
Caso 2
aberto
300 mm
500 mm
300 mm
300 mm
aberto
150 mm
aberto
150 mm
Parafuso de ancoragem
W
D
H
L1
780
245
540
500
800
280
550
510
800
280
550
510
890
353
697
628
800
280
550
510
FR
ES
PT
IT
EL
Caso 3
PL
Yes
RU
No
KZ
UA
RO
Unidade
EN
Fundação betão
L2
L3
140
256
130/160
313
130/160
313
130
355.5
31
130/160
313
