Bedienung der
Wärmepumpe

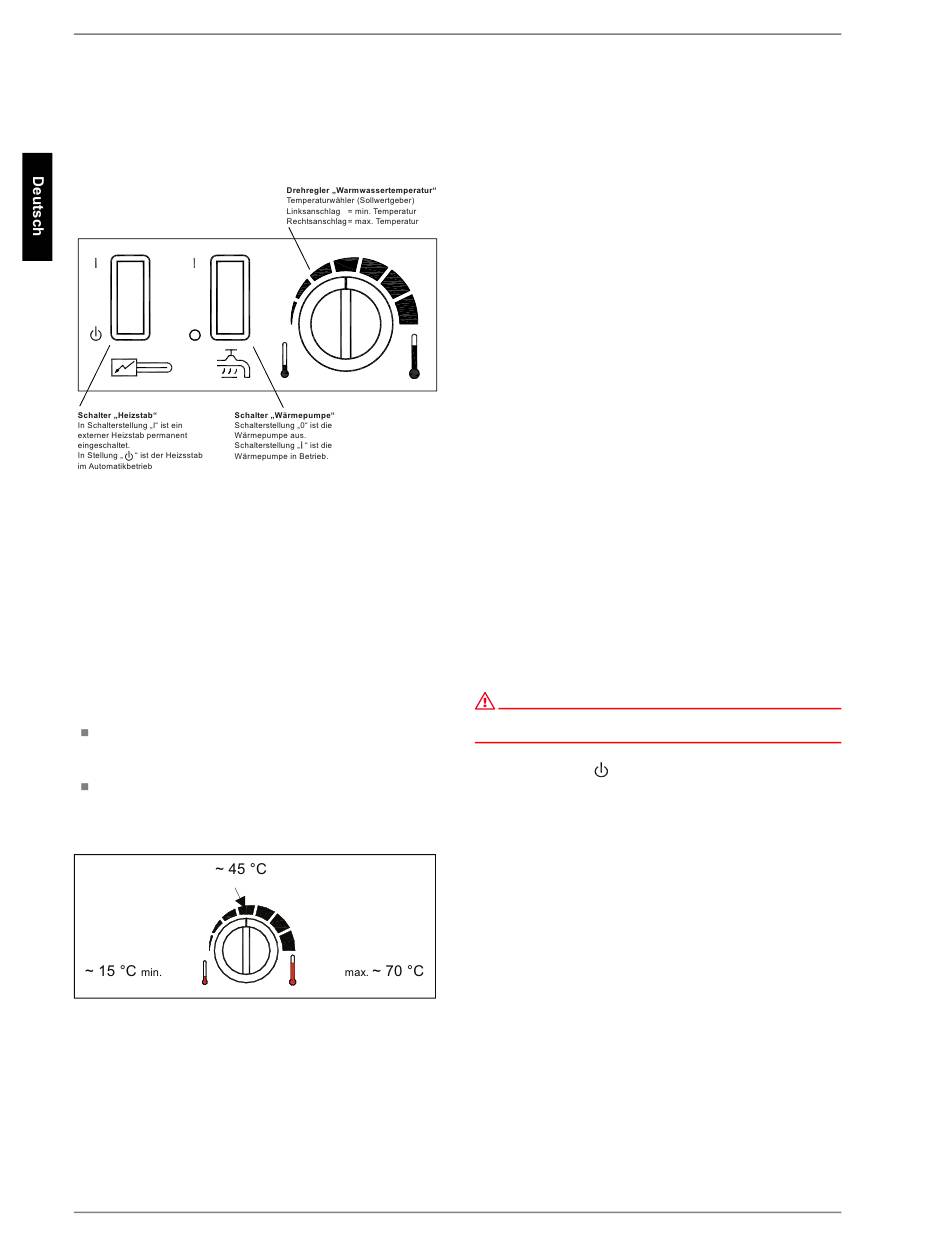

6.1 Bedienblende
6.2 Temperaturregler
Über den am Gehäuse einstellbaren Temperaturregler wird die
max. zulässige Heizwasser-Eintrittstemperatur eingestellt. Bei
Überschreitung dieser Temperatur wird der Verdichter ausge-
schaltet. Bei laufendem Verdichter führt die Heizleistung zu einer
Erhöhung der Heizwasser-Austrittstemperatur, die von der Heiz-
wasser-Eintrittstemperatur und dem Volumenstrom abhängt.
Bei der Beheizung eines Warmwasserspeichers liegt die Heiz-
wasser-Austrittstemperatur an der Wärmepumpe über der aktu-
ellen Speichertemperatur. Diese kann zu Beginn der Beladung
ca. 20°C und am Ende bis zu 70°C betragen.
Hinweise für sparsamen Energieverbrauch
Für das Erreichen einer hohen Leistungszahl der Wärme-
pumpe ist es empfehlenswert diese mit Wassertemperatu-
ren von max. 45°C zu betreiben.
Für die Gewährleistung optimaler Verdichterlauf- bzw.
Standzeiten ist ein manuelles, kurzfristig hintereinanderfol-
gendes Ein- und Ausschalten der Wärmepumpe zu vermei-
den!
D-6
All manuals and user guides at all-guides.com
6.3 Schalter „Wärmepumpe"
Wird der Schalter in die Stellung „I" (EIN) betätigt, so ist die Wär-
mepumpe betriebsbereit. Fällt die am Fühler R2 gemessene
Wassertemperatur um 3K unter den eingestellten Sollwert, so
wird die Wärmepumpe aktiviert bis die gewünschte Wassertem-
peratur (Sollwert) erreicht wird. Die Positionierung des Fühlers
R2 ist abhängig vom Verwendungszweck der Wärmepumpe als
Heizungs- oder Warmwasser-Wärmepumpe. (Siehe Anhang
Einbindungsschema, S. A-III)
Mit dem Verwendungszweck ändert sich auch die Funktion der
Heizungsumwälzpumpe (M3). Diese ist bei der Warmwasser-
Wärmepumpe nur dann in Betrieb, wenn eine Anforderung vor-
liegt, d.h. wenn die tatsächliche Wassertemperatur unter den
eingestellten Sollwert gefallen ist.
In ihrer Funktion als Heizungs-Wärmepumpe hingegen wird „M3"
ebenfalls mit einer bestehenden Anforderung eingeschalten,
aber erst 30 min nach dem Verlassen der Anforderung wieder
abgeschalten . Außerdem wird, solange keine Anforderung an-
liegt, in einem Zeitintervall von 40 min „M3" für 5 min eingeschal-
ten, um die aktuelle Temperatur des Heizungswassers festzu-
stellen. Die Heizungsumwälzpumpe wird auch eingeschaltet,
wenn die untere Einsatzgrenze unterschritten worden ist.
Die Kodierung der Wärmepumpe als Heiz-oder Warmwasser-
WP erfolgt über die Brücke A10 an den Klemmen X1[1/2]. Siehe
dazu Kapitel 5.3.
6.4 Schalter „Heizstab"
Optional kann von der Wärmepumpenregelung ein extern anzu-
schließender elektrischer Heizstab angesteuert werden (nicht im
Lieferumfang enthalten).
In Schalterstellung „I" wird der Heizstab permanent angesteuert.
Die Abschaltung erfolgt durch den Heizstabregler (exxtern), nach
dem die an diesem eingestellte Temperatur erreicht wurde.
Eine externe elektrische Heizungsunterstützung muss mit einem
Sicherheitstemperaturbegrenzer ausgestattet sein.
In Schalterstellung „
nur dann zugeschalten, wenn die angeforderte Wärmeleistung
nach 4 Stunden Laufzeit der Wärmepumpe durch diese allein
nicht mehr erbracht werden kann. In diesem Fall wird das Was-
ser mit Heizstabunterstützung nur bis zur eingestellten Sollwert-
temperatur (am Drehregler) der Wärmepumpe erwärmt.
ACHTUNG!
„ (Automatikbetrieb) wird der Heizstab
