2 Verwendungszweck der
Wärmepumpe

2.1 Anwendungsbereich

Das Wärmepumpenmodul LI 2M ermöglicht es, Abwärme aus
unbelasteter Luft zu nutzen. Im einfachsten Fall saugt das ste-
ckerfertige Gerät die warme Luft über den eingebauten Radiallüf-
ter direkt an und kühlt diese ab. Der Kältekreis „pumpt" die ent-
zogene Wärme auf ein nutzbares Temperaturniveau und gibt
dieses über einen Wärmetauscher wieder ab. Der extern anzu-
schließende Heizwasserkreislauf führt die nutzbar gemachte Ab-
wärme dem Heizsystem oder einem Wasserspeicher mit inte-
griertem Wärmetauscher zu.
Höchste Effizienz wird erreicht, wenn das Wärmepumpenmodul
auf niedrigem Temperaturniveau betrieben wird, um z.B. eine
Vorwärmstufe bei der Warmwasserbereitung zu beheizen. (Die
prinzipielle Geräteeinbindung ist im Anhang dargestellt)
Die Wärmepumpe ist ausschließlich für die Erwärmung von
Heiz- und Brauchwasser konzipiert!
Die Wärmepumpe ist über den Wärmetauscher für den monoen-
ergetischen Betrieb bis 0 °C Luftaußentemperatur geeignet.
Im Dauerlauf ist eine Temperatur des Heizwasserrücklaufs von
mehr als 18 °C bzw. 20 °C (siehe Anhang Einsatzbereich) einzu-
halten, um ein einwandfreies Abtauen des Verdampfers zu ge-
währleisten.
Nicht erlaubt ist:
der Betrieb mit lösemittelhaltiger oder explosiver Abluft
der Anschluss von Dunstabzugshauben an das Lüftungs-
system
die Nutzung von Abluft mit Fettrückständen
www.dimplex.de
All manuals and user guides at all-guides.com

2.2 Arbeitsweise

Außen- oder Umgebungsluft wird vom Ventilator angesaugt und
dabei über den Verdampfer (Wärmetauscher) geleitet. Der Ver-
dampfer kühlt die Luft ab, d.h. er entzieht ihr Wärme. Die gewon-
nene Wärme wird im Verdampfer auf das Arbeitsmedium (Kälte-
mittel) übertragen.
Mit Hilfe eines elektrisch angetriebenen Verdichters wird die auf-
genommene Wärme durch Druckerhöhung auf ein höheres Tem-
peraturniveau "gepumpt" und über den Verflüssiger (Wärmeaus-
tauscher) an das Heizwasser abgegeben.
Dabei wird die elektrische Energie eingesetzt, um die Wärme
aus der Umgebungsluft auf ein höheres Temperaturniveau anzu-
heben. Da die der Luft entzogene Energie auf das Heizwasser
übertragen wird, bezeichnet man dieses Gerät als Luft/Wasser-
Wärmepumpe.
Die Luft/Wasser-Wärmepumpe besteht aus den Hauptbauteilen
Verdampfer, Ventilator, Expansionsventil, Verdichter, Verflüssi-
ger und der elektrischen Steuerung.
Bei tiefen Umgebungstemperaturen lagert sich Luftfeuchtigkeit
als Reif auf dem Verdampfer an und verschlechtert die Wärmeü-
bertragung. Der Verdampfer wird durch die Wärmepumpe nach

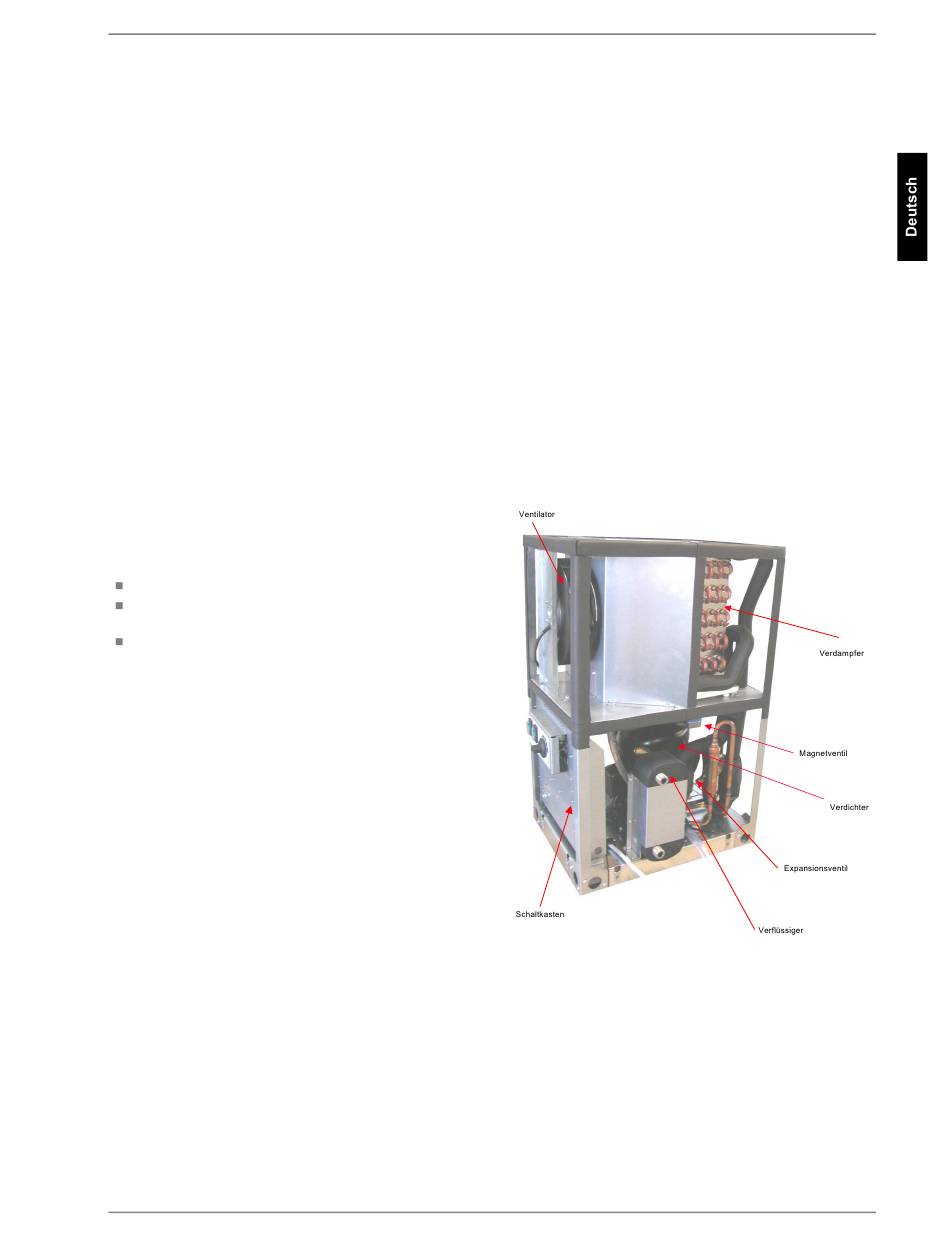

Bedarf automatisch abgetaut. Im nebenstehenden Bild ist der
Grobaufbau der Wärmepumpe dargestellt.
