6.7 RETRAIT/MONTAGE DES FLANCS ARRIÈRE (ATENA
Pour le démontage des flancs arrière, procéder comme suit :
• Retirer le couvercle en fonte (cf. le chapitre dédié).
• Dévisser les vis avant du panneau noir (cf. Fig. 38).
• Ouvrir le flanc et décrocher les dents arrière (cf. Fig. 39).
• Pour le montage, procéder dans le sens inverse.

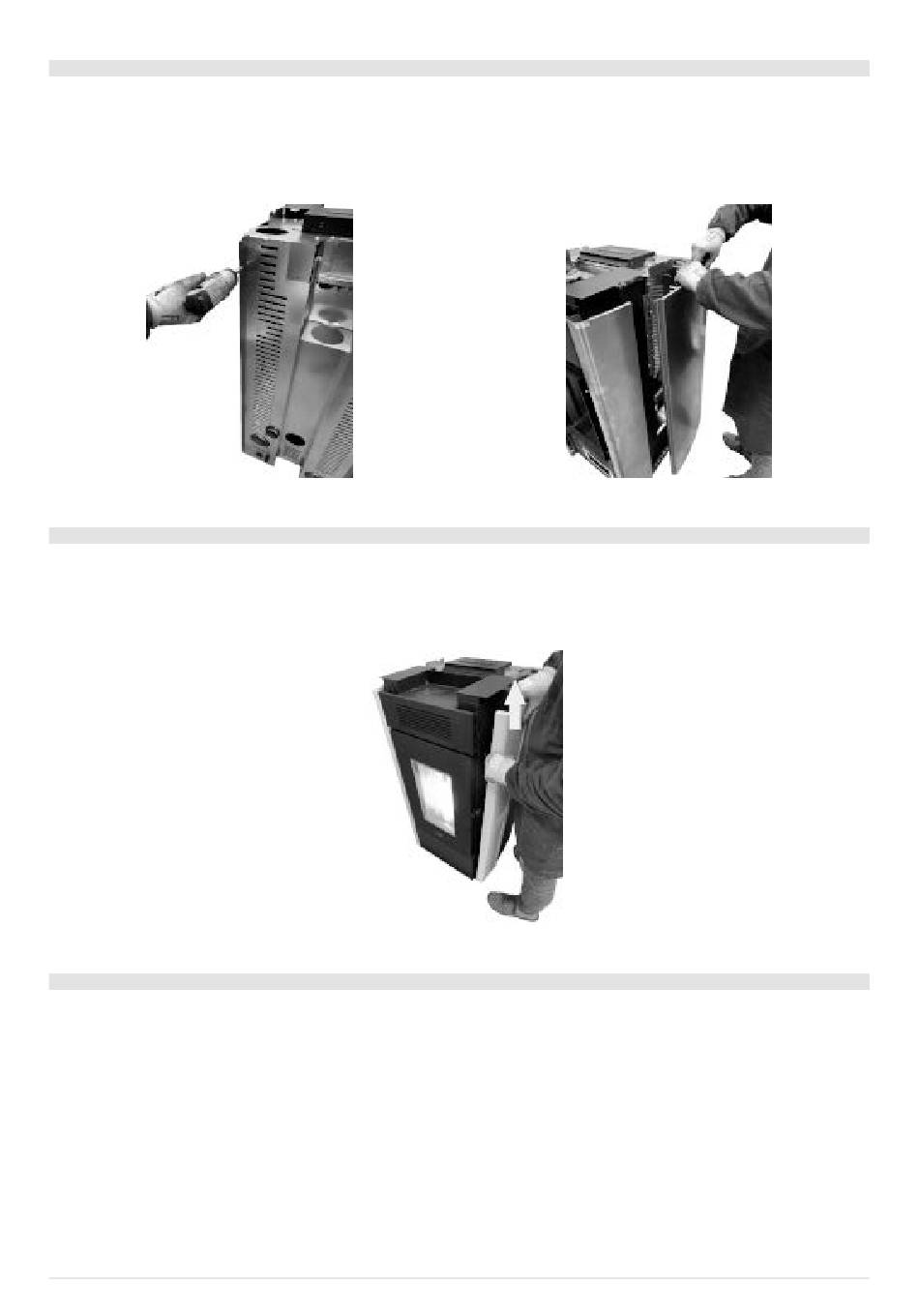

Fig. 38 - Retirer les vis
6.8 RETRAIT/MONTAGE DES PROFILS EN FAÏENCE (ATENA
Pour le démontage des profils avant, procéder comme suit :
• Pour le montage, procéder dans le sens inverse.
• Retirer le couvercle en fonte (cf. le chapitre dédié).
• Pousser le panneau avec les faïences vers le haut et le décrocher du poêle Fig. 40).
6.9 RETRAIT/MONTAGE DES PROFILS EN MÉTAL (ATENA
Pour le démontage des profils avant, procéder comme suit :
• Retirer le couvercle en fonte (cf. le chapitre dédié).
• Décrocher les deux panneaux avant (cf. Fig. 41).
• Dévisser les vis avant du profil (cf. Fig. 42 et Fig. 43).
29
ATENA - DUKE - SABA - MITHOS

PLUS 12/14)

3
3
Fig. 40 - Décrocher le panneau
PLUS 12/14)
3
Fig. 39 - Ôter les flancs
PLUS 12/14)
