Canalisation Supérieure - Cadel ATENA3 PLUS 12 Manuel De L'utilisateur

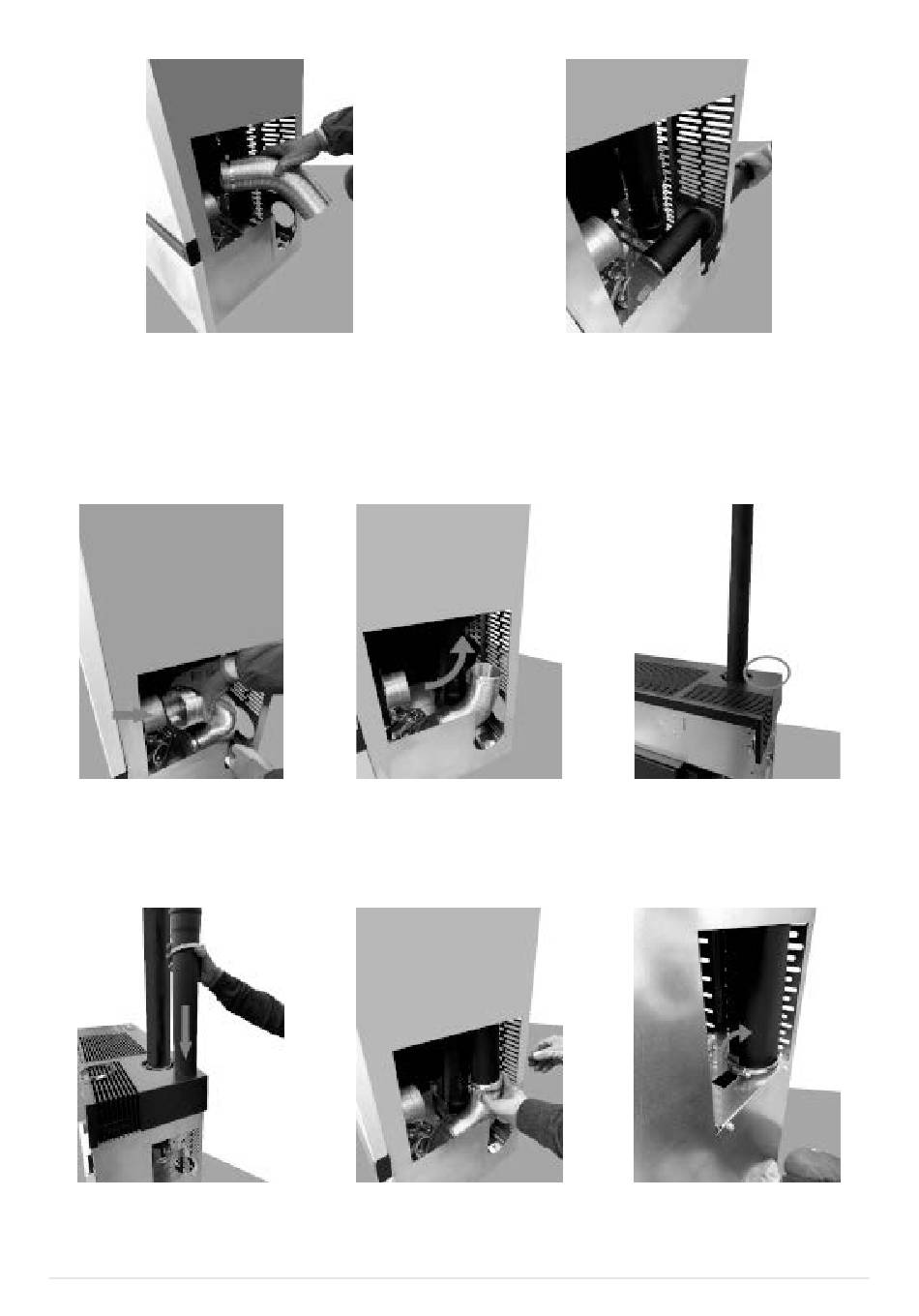

Fig. 104 - Enlever le tuyau flexible Fig. 105 - Raccorder le tuyau de canalisation
CANALISATION SUPÉRIEURE
• Retirer le panneau latéral (voir RETRAIT DES PANNEAUX LATÉRAUX (MITHOS3 PLUS 12/14) a pag. 34).
• Enlever le collier de serrage et détacher le tuyau flexible de la goulotte de la grille (voir Fig. 106).
• Tourner le tuyau flexible vers la sortie supérieure (voir Fig. 107).
• Retirer le bouchon prédécoupé sur le couvercle (voir Fig. 108).
Fig. 106 - Détacher le tuyau flexible Fig. 107 - Tourner le tuyau flexible Fig. 108 - Enlever le bouchon
Introduire dans le trou un tuyau d'un diamètre de 80 mm pour canaliser l'air dans un autre local (voir Fig. 109).
Faire descendre le tuyau jusqu'à l' e nclencher dans le tuyau flexible (voir Fig. 110) et le bloquer à l'aide d'un collier de serrage.
Plier la languette qui se trouve au milieu du poêle et, à l'aide d'un collier de serrage, bloquer le tuyau vertical (voirFig. 111).
Repositionner le panneau latéral sur le poêle.
Fig. 109 - Introduire le tuyau de canalisation Fig. 110 - Raccorder les tuyaux Fig. 111 - Bloquer le tuyau de canalisation
