8.6

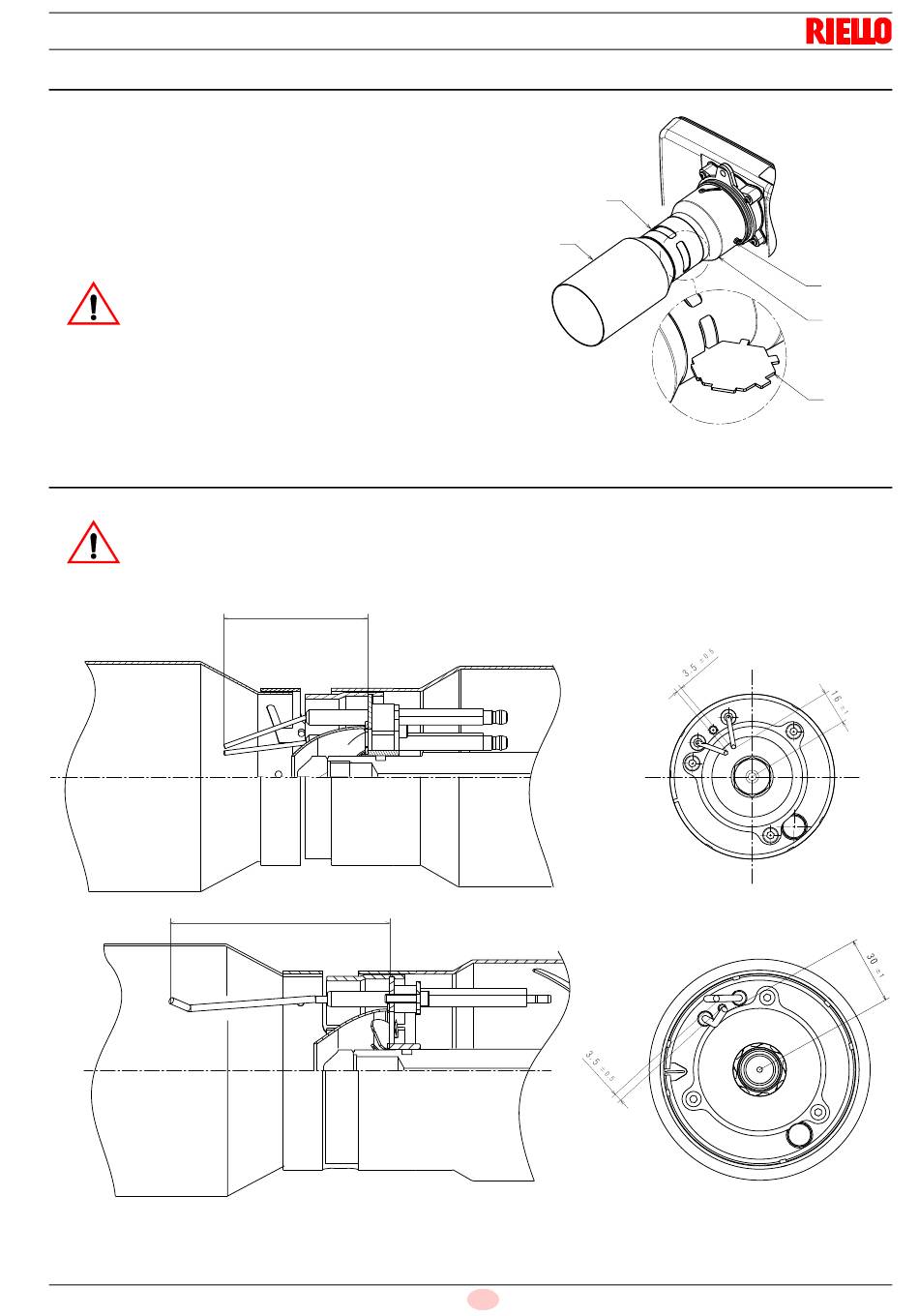

Réglage des orifices pour circulation des fumées
Pour régler les orifices de circulation des fumées 4) il faut effec-
tuer les opérations suivantes :
Desserrer les vis 2) (Fig. 19) et tourner légèrement le gueu-
lard 3). La cote d'ouverture désirée est indiquée en Tab. A
page 17. Pour le réglage, il est possible d'utiliser le gabarit
5) fourni avec l'équipement standard, comme indiqué sur la
Fig. 19.
À régulation achevée, visser les trois vis 2) avec un couple
de serrage ne dépassant pas 0,8 Nm.
La cote d'ouverture des orifices 4) est indicative.
Quand les conditions de stabilité de la flamme
sont bonnes, ouvrir davantage les orifices 4) pour
ATTENTION
obtenir une réduction des NOx.
Fermer graduellement les orifices 4) quand la
flamme est instable.
8.7
Positionnement des électrodes
La position des électrodes n'est pas réglable.
Si des défauts se présentent contrôler si les me-
sures ont été respectées de la manière reportée
ATTENTION
sur la figure.
Fonctionnement
6 5
± 1
1 0 0
± 1
4
1
D9346
D9347
19
F
2
3
5
Fig. 19
Fig. 20
20011756
